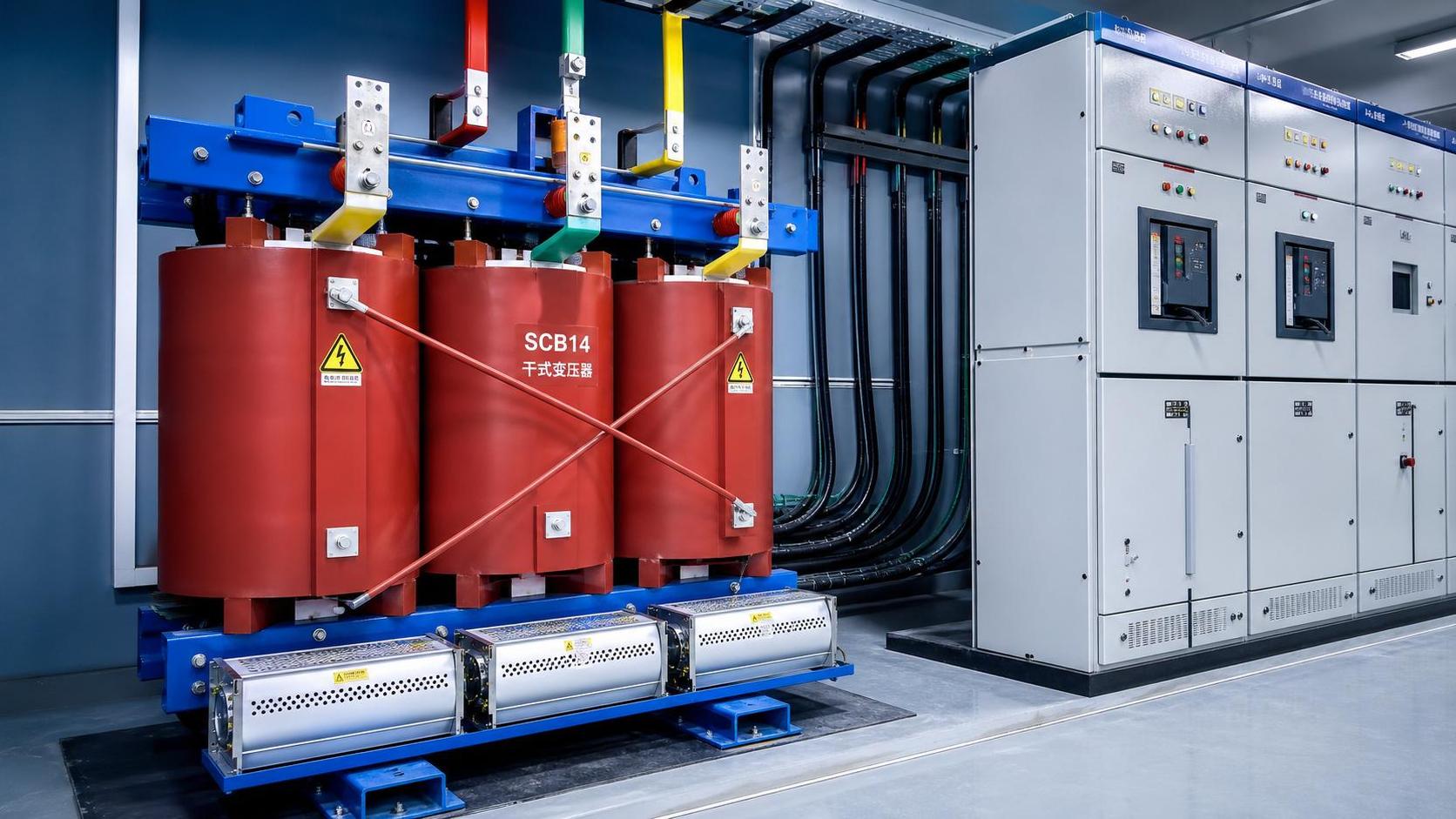

Explicación de la protección contra cortocircuitos del transformador seco tipo SCB14

Para la evaluación técnica, el comportamiento ante cortocircuitos nunca es un aspecto secundario. Afecta directamente a la seguridad, la continuidad del servicio y el riesgo total del ciclo de vida.

Por eso, la protección contra cortocircuitos del transformador seco tipo SCB14 merece una atención especial durante la especificación y la comparación.

Este tema no se limita a los dispositivos de protección. También incluye la resistencia estructural, la estabilidad del aislamiento, la resistencia térmica y el cumplimiento de normas reconocidas.

En los sistemas de distribución reales, la corriente de falla aumenta en milisegundos. Si los devanados, los soportes y el aislamiento del transformador no están bien diseñados, los daños pueden producirse muy rápidamente.

Por qué importa la protección contra cortocircuitos del transformador seco tipo SCB14

Un cortocircuito genera dos esfuerzos principales. Uno es la fuerza electrodinámica. El otro es el rápido aumento de temperatura causado por la elevada corriente de falla.

En un transformador SCB14, ambos esfuerzos deben controlarse conjuntamente. La resistencia mecánica por sí sola no es suficiente. La capacidad térmica por sí sola tampoco es suficiente.

Una sólida protección contra cortocircuitos del transformador seco tipo SCB14 ayuda a prevenir la deformación de los devanados, el agrietamiento del aislamiento, el desplazamiento de los conductores y la reducción de la fiabilidad dieléctrica después de una falla.

Esto también afecta a la recuperación posterior a la falla. Un transformador puede sobrevivir eléctricamente y, aun así, sufrir una distorsión mecánica oculta que acorte su vida útil.

Factores clave de diseño detrás de la capacidad de soportar fallas

Al revisar la protección contra cortocircuitos del transformador seco tipo SCB14, comience por la estructura del devanado. La disposición del devanado determina en gran medida la distribución de fuerzas durante una falla.

Las unidades secas de alta calidad utilizan un soporte rígido del conductor, una presión de sujeción precisa y un posicionamiento axial estable. Estos detalles reducen el movimiento ante picos repentinos de corriente.

La selección del sistema de aislamiento también es importante. Los transformadores secos deben mantener su rendimiento dieléctrico incluso después de ciclos térmicos repetidos y condiciones ocasionales de sobrecarga.

La consistencia de fabricación es otro punto clave. Pequeñas desviaciones del proceso pueden generar puntos débiles, especialmente donde el esfuerzo mecánico se concentra cerca de los extremos del devanado.

• La geometría del conductor debe limitar la concentración local de esfuerzos.
• Las estructuras de sujeción deben resistir el movimiento axial y radial.
• Los materiales de aislamiento deben mantener su resistencia a temperatura elevada.
• Los canales de refrigeración deben favorecer la disipación de calor tras eventos de falla.

Estos son puntos de verificación prácticos, no afirmaciones de diseño abstractas. Moldean directamente el comportamiento real de resistencia al cortocircuito.

Cómo funciona la protección más allá del cuerpo del transformador

La protección contra cortocircuitos del transformador seco tipo SCB14 también depende de la coordinación del sistema. El transformador y el esquema de protección deben funcionar como un conjunto.

Los interruptores aguas arriba, los ajustes de los relés, la impedancia de los cables y las características de la carga aguas abajo influyen en la duración de la falla y en el esfuerzo máximo.

Un transformador bien construido aún puede estar expuesto a daños innecesarios si el tiempo de despeje de la protección es demasiado largo. Ese es un error común de evaluación.

1. Confirme la corriente de cortocircuito prevista en el punto de instalación.
2. Compruebe la capacidad de interrupción del interruptor y el tiempo de respuesta del relé.
3. Revise la impedancia del transformador y los datos de resistencia térmica.
4. Verifique la coordinación entre la protección primaria y secundaria.

Esta visión del sistema es especialmente importante en hospitales, centros de transporte, plantas industriales y edificios con alta densidad de carga, donde la continuidad es fundamental.

Normas aplicables y lo que indican

Las normas no sustituyen el juicio de ingeniería, pero sí proporcionan una base de comparación. Eso las convierte en un elemento central de la evaluación técnica.

Jiangsu Shengda Power Equipment Co., Ltd. fabrica productos para transformadores bajo estrictos sistemas de calidad y requisitos alineados con normas internacionales, incluidas GB1094.1-2-1996 y GB/T6451-2008.

La certificación ISO9001 también es relevante aquí. No demuestra que todas las unidades sean iguales, pero respalda un control de procesos repetible y una disciplina de inspección documentada.

Una referencia útil para aplicaciones secas similares

En algunos proyectos, la revisión comparativa entre diseños secos ayuda a aclarar el rendimiento esperado de la protección y la idoneidad de la instalación.

Por ejemplo,soluciones de transformador seco no encapsulado para edificios de gran altura, aeropuertos, hospitales y sitios petroquímicos ponen énfasis en la resistencia a fallas mediante el diseño del soporte estructural.

Su devanado continuo de alta tensión, su diseño de devanado en lámina de baja tensión y sus soportes cerámicos de alta resistencia son especialmente relevantes para la resistencia a corrientes repentinas de cortocircuito.

Otras características, como el aislamiento de clase H, la impregnación al vacío, el comportamiento de baja emisión de humo y la adaptabilidad a entornos húmedos, también importan en instalaciones sensibles al riesgo.

Esto no reemplaza la evaluación del SCB14. Ayuda a definir cómo suele verse una ingeniería seca sólida en categorías de producto afines.

Qué comprobar durante la evaluación técnica

Una revisión práctica de la protección contra cortocircuitos del transformador seco tipo SCB14 debe basarse en evidencias. Las frases de marketing no son suficientes.

• Solicite registros de pruebas de resistencia al cortocircuito o documentos de validación equivalentes.
• Revise los detalles de la construcción del devanado y los materiales de soporte.
• Compruebe la clase de aislamiento, los límites de aumento de temperatura y la capacidad de sobrecarga.
• Confirme el cumplimiento con la clase de tensión del proyecto y el entorno de instalación.
• Evalúe si el acceso para mantenimiento y los puntos de supervisión son prácticos.

También conviene comprobar cómo se comporta la unidad en lugares contaminados o húmedos. El estrés ambiental puede amplificar el riesgo de aislamiento a largo plazo tras una exposición repetida a fallas.

Conclusión final

La protección contra cortocircuitos del transformador seco tipo SCB14 se entiende mejor como una combinación de resistencia del diseño, integridad del aislamiento, calidad del proceso y protección coordinada del sistema.

Cuando esos factores están alineados, es más probable que el transformador sobreviva a eventos de falla sin daños ocultos ni una caída prematura del rendimiento.

Para la elaboración de especificaciones, la vía más fiable es simple: comparar los detalles estructurales, verificar las normas, comprobar la coordinación de la protección y solicitar pruebas cuantificables.

Ese enfoque conduce a mejores decisiones, especialmente cuando la seguridad, el tiempo de actividad y la fiabilidad a largo plazo tienen consecuencias operativas reales.
