Comience por las salas que oirán el transformador

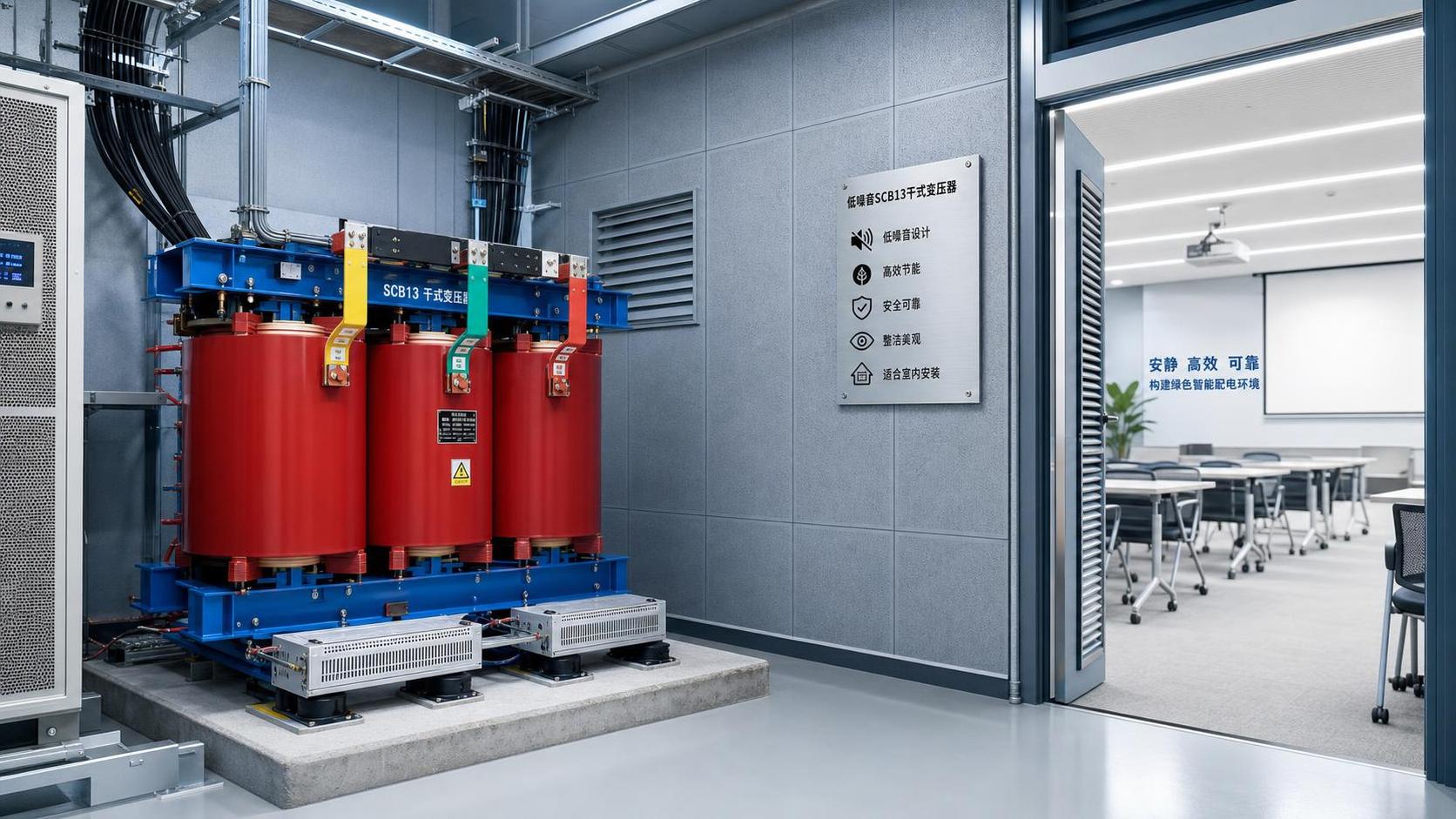

Cuando se planifica una distribución interior, el ruido rara vez es el primer punto del plano. Normalmente aparece más tarde, después de definir la sala de equipos, construir las paredes y darse cuenta de que el transformador está junto a oficinas, salas hospitalarias, aulas o salas de control. Precisamente ahí es donde importa el diseño de bajo ruido del transformador seco tipo SCB13. Para los responsables del proyecto, un menor nivel de ruido durante el funcionamiento no es una ventaja estética. Afecta la ubicación de la sala, el riesgo de quejas, el coste de acondicionamiento y, en algunos edificios, incluso determina si la sala eléctrica se convierte en un problema recurrente para las operaciones.

Si está seleccionando equipos para uso interior, la cuestión práctica no es simplemente si una unidad SCB13 es más silenciosa sobre el papel. La verdadera pregunta es cómo ese menor nivel de ruido modifica el resto del proyecto. La siguiente lista de comprobación muestra cómo deberían analizarlo muchos equipos antes de cerrar la adquisición.

Compruebe la función del edificio antes de comparar las opciones de transformadores

No todos los proyectos interiores valoran el bajo nivel de ruido de la misma manera. En un edificio auxiliar de almacén, unos pocos dB adicionales pueden ser aceptables. En un hospital, una escuela, una biblioteca, un hotel, una torre de oficinas o un complejo comercial, rápidamente se convierte en un aspecto de diseño, porque las personas permanecen cerca de la fuente durante largos periodos.

• Ubique la sala del transformador con respecto a los espacios sensibles: zonas de pacientes, salas de reuniones, áreas de estudio, zonas de recepción, dormitorios y salas de monitorización de seguridad.
• Pregunte si la sala compartirá una pared, una losa de piso o una estructura portante con un espacio ocupado. La vibración transmitida por la estructura suele convertirse en la vía oculta de las quejas por ruido.
• Compruebe el horario de funcionamiento. Un emplazamiento que opera 24/7 tolera menos el zumbido de fondo que una instalación que funciona solo durante el día.

Este paso parece básico, pero los equipos lo omiten porque suponen que “sala eléctrica” significa “suficientemente aislada”. A menudo no es así. Un transformador SCB13 de bajo ruido resulta especialmente útil cuando la ubicación de la sala está condicionada y las personas que se encuentran alrededor no pueden simplemente ser trasladadas.

Considere el bajo nivel de ruido como una ventaja de distribución, no solo como una característica del equipo

La razón por la que se prefieren los transformadores secos más silenciosos en interiores es que ofrecen al proyecto más margen de maniobra. Si el transformador genera menos ruido durante el funcionamiento, puede evitar un tratamiento acústico más pesado, una separación más compleja de las salas o cambios incómodos en la circulación alrededor del espacio eléctrico.

Esto no significa que pueda ignorar el diseño de la sala. Significa que el equipo ofrece un mejor punto de partida. Un error habitual es invertir mucho en el sistema de paredes y en el sellado de las puertas mientras se elige una unidad más ruidosa que continúa originando el problema. En aplicaciones interiores, controlar el ruido en la fuente suele ser más eficaz que intentar corregir la sala posteriormente.

Vaya más allá del ruido aéreo y analice cómo se propagará la vibración

A menudo se describe el ruido de un transformador como un zumbido, pero lo que causa problemas en interiores no es únicamente lo que se oye dentro de la sala del transformador. La vibración puede transmitirse al suelo, a las paredes cercanas, a las rutas de cables y a las estructuras conectadas. Entonces la queja aparece a una o dos salas de distancia, donde nadie la espera.

Al revisar una solución de bajo ruido con transformador seco tipo SCB13, compruebe pronto los siguientes puntos:

1. Detalle de la cimentación: ¿La base está diseñada para limitar la transmisión de vibraciones?
2. Adyacencia de la sala: ¿Hay espacios de uso silencioso encima, debajo o junto a la sala del transformador?
3. Entrada y soporte de cables: ¿Podría un tendido rígido transmitir la vibración a la estructura del edificio?
4. Aberturas de ventilación: ¿Las persianas o aberturas dejarán escapar el sonido directamente hacia las zonas ocupadas?

Si estos aspectos no se coordinan, incluso un transformador más silencioso puede ofrecer un rendimiento inferior en el uso real. La selección del equipo y los detalles de la sala deben complementarse.

Compruebe si un menor nivel de ruido facilita el cumplimiento de los requisitos

Los equipos de proyecto suelen enfrentarse indirectamente a los requisitos de ruido. El contrato puede especificar el rendimiento ambiental interior, el consultor puede establecer los criterios de la sala o la aprobación local puede centrarse en el uso del edificio cerca de zonas ocupadas. Lo correcto es revisar los documentos del proyecto e identificar exactamente dónde se controla el rendimiento acústico.

No se base en una afirmación general de que el transformador es “silencioso”. Solicite la documentación técnica que acompaña al modelo seleccionado y compárela con la base de aceptación real del proyecto: la especificación del propietario, el cuadro MEP, las notas del consultor acústico o los criterios de diseño de la sala de equipos. Jiangsu Shengda Power Equipment Co., Ltd. fabrica productos de transformadores bajo controles de calidad establecidos y declara el cumplimiento de normas como GB1094.1-2-1996 y GB/T6451-2008, además de contar con la certificación ISO9001. Esto constituye una referencia útil de calidad, pero para su proyecto la comprobación clave sigue siendo si los datos del modelo presentado coinciden con el objetivo de rendimiento interior del edificio.

No separe el ruido de la planificación térmica y de carga

Algunos equipos consideran la acústica, la ventilación y la capacidad como cuestiones independientes. En interiores están relacionadas. Una sala de transformadores que funciona a mayor temperatura puede necesitar una ventilación más potente. Una ventilación más potente puede requerir aberturas mayores o generar más ruido de los ventiladores. De repente, la ventaja de bajo ruido del transformador se pierde parcialmente a través del sistema de la sala.

Por eso, la selección del SCB13 debe revisarse junto con el perfil de carga previsto, el control de la temperatura de la sala, la trayectoria del flujo de aire y el espacio libre para mantenimiento. Unas pérdidas y un aumento de temperatura inferiores pueden favorecer el uso interior porque reducen las exigencias sobre el diseño de la sala, pero solo si todo el conjunto está coordinado. Una estrategia de ventilación deficiente puede convertir una buena elección de transformador en una sala ruidosa.

Utilice una tabla breve de decisión durante la revisión del equipo

Sepa cuándo tiene más sentido una configuración de subestación prefabricada

En algunos proyectos, la mejor respuesta no es una sala de transformadores independiente con varios componentes coordinados por separado. Si el emplazamiento necesita una configuración compacta de distribución con aparamenta, protección, distribución de baja tensión y cableado flexible en un solo conjunto, una solución prefabricada puede simplificar el trabajo. Para proyectos en parques industriales, centros comerciales, edificios de gran altura o obras temporales, la subestación combinada ZGS puede ser una opción pertinente, ya que integra el cuerpo del transformador con la aparamenta, los fusibles, los cambiadores de tomas, los equipos de distribución de baja tensión y otros equipos auxiliares en un formato compacto.

Esto no sustituye la revisión del ruido interior. Cambia el lugar donde se realiza. Deberá evaluar si la estructura compacta, las características de bajo ruido, el rango de tensión y el método de instalación se adaptan a la distribución del edificio y al esquema de alimentación. Esta opción merece especialmente la pena cuando el espacio es limitado y el proyecto busca una instalación más rápida con menos puntos de coordinación independientes.

Pregunte al contratista cómo se construirá realmente la sala

Muchos problemas de ruido interior se generan durante la instalación, no en la selección del producto. El transformador aprobado puede ser adecuado, pero la ejecución es deficiente: una base irregular, contacto rígido en varios puntos, soportes de cables fijados de manera que transmiten la vibración o rejillas de ventilación instaladas sin considerar en absoluto la acústica.

Una reunión de coordinación útil debe abordar:

• Los detalles de la base y del montaje antes de la entrega.
• La secuencia de tendido de cables y el método de soporte.
• Las penetraciones en las paredes y si necesitan sellarse para evitar fugas de sonido.
• El tipo de puerta, la ubicación de las persianas y la dirección del flujo de aire.
• Las comprobaciones de puesta en servicio para detectar zumbidos anormales, resonancias o vibraciones.

Aquí es donde los responsables del proyecto pueden ahorrar tiempo real. Las correcciones del ruido después de la entrega son complicadas, costosas y visibles para todas las partes.

No ignore la experiencia de los usuarios del edificio

Las personas no describen un transformador como “conforme”. Describen una sala como molesta, distractora, difícil para trabajar o extrañamente ruidosa por la noche. Por eso, el bajo nivel de ruido tiene un valor operativo real en interiores. Favorece la concentración en las oficinas, el descanso en los espacios sanitarios, la comunicación en las escuelas y un entorno más controlado en los edificios comerciales. Incluso cuando la sala del transformador está técnicamente separada, el zumbido de fondo puede influir en la percepción del edificio.

Para los responsables del proyecto, esto es importante porque las quejas acústicas son difíciles de resolver una vez que los ocupantes se han instalado. Un transformador seco SCB13 más silencioso reduce la posibilidad de que el sistema eléctrico se convierta posteriormente en un problema visible de confort.

Un orden práctico para tomar la decisión

La secuencia adecuada es sencilla. Comience por los espacios del edificio situados alrededor de la sala del transformador. Después, revise el modelo SCB13 seleccionado en relación con los requisitos acústicos y eléctricos del proyecto. A continuación, compruebe la cimentación, el tendido de cables y la ventilación como un conjunto, en lugar de tratarlos como trabajos separados. Si el espacio es limitado o la configuración de distribución se está fragmentando, compare este enfoque con una opción compacta integrada. Solo entonces deberá cerrar la adquisición.

Este orden mantiene la decisión vinculada al uso interior real, que es donde la ventaja de bajo ruido de un transformador seco SCB13 demuestra su valor. No se trata tanto de comprar una placa con un nombre más silencioso como de evitar que la sala, la estructura y los espacios ocupados que la rodean se conviertan en el problema del día siguiente.
