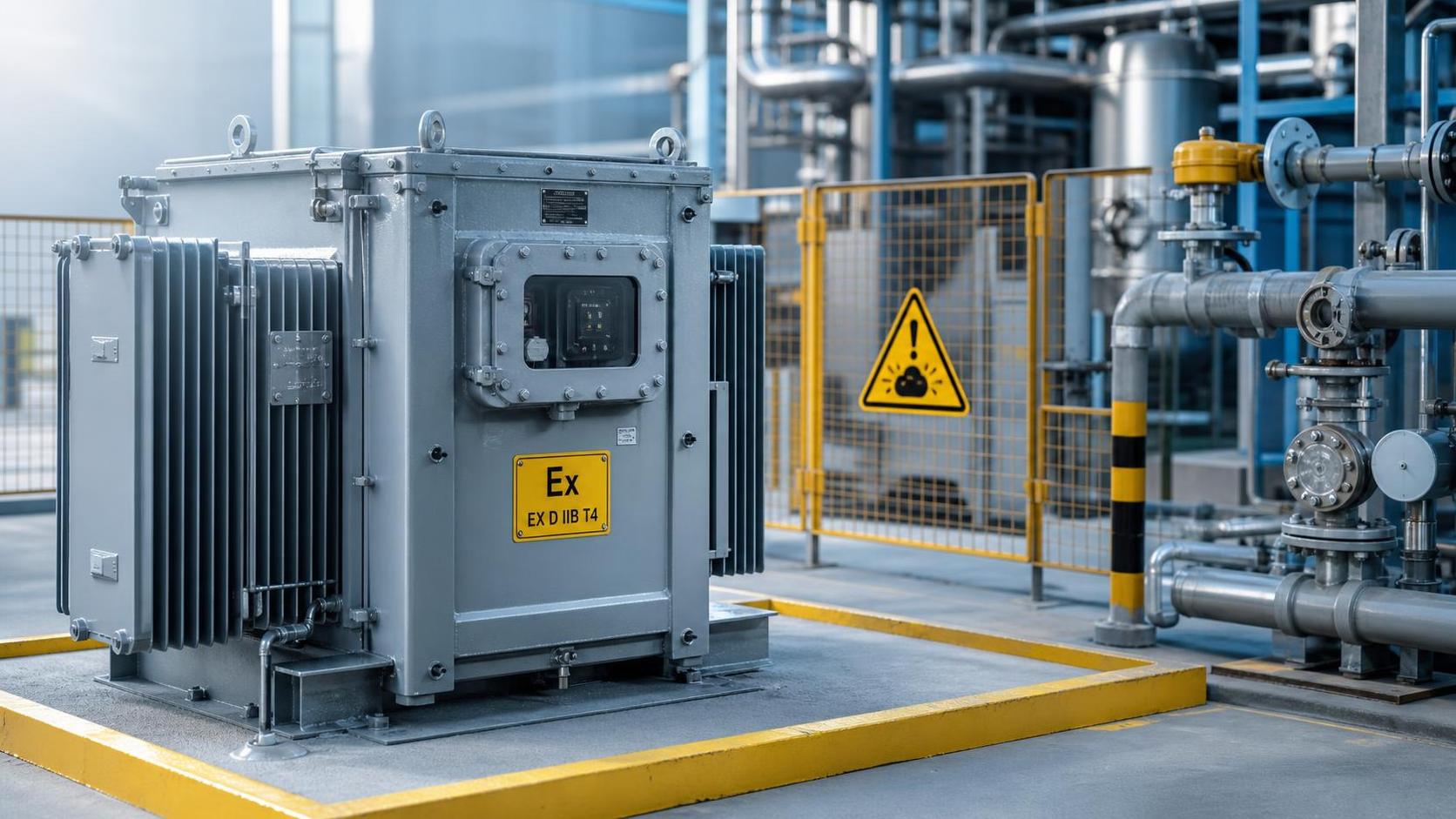

Cuándo las condiciones de seguridad exigen un transformador a prueba de explosiones

En la práctica, a menudo se desdibuja este punto: un transformador a prueba de explosiones no se selecciona simplemente porque una instalación sea «industrial», tenga «alta temperatura» o sea especialmente «importante». Es necesario cuando la atmósfera circundante puede volverse peligrosa debido a gases inflamables, vapores, polvo combustible o fibras fácilmente inflamables, y cuando los equipos eléctricos podrían convertirse en una fuente de ignición en condiciones de fallo o anormales. Esta distinción es importante, porque muchos errores de instalación comienzan con una idea vaga del peligro, en lugar de una interpretación rigurosa de la clasificación del área, el medio de proceso y los códigos aplicables o las normas de seguridad de la planta.

En el ámbito de los transformadores, el término «a prueba de explosiones» también se utiliza con demasiada amplitud. A veces se refiere a un transformador instalado en un área peligrosa. En otras ocasiones, alude a una envolvente diseñada para impedir que una ignición interna se propague al exterior. En otros casos, lo que realmente se necesita no es una envolvente ignífuga clásica, sino una solución de tipo seco, sellada, sin aceite y con bajo aumento de temperatura, que se adapte a una estrategia de protección contra incendios dentro de una instalación de alto riesgo. Para los equipos de gestión de la seguridad y control de calidad, estas opciones no son intercambiables. El requisito depende de cómo se defina el peligro y de cómo se espera que funcione el equipo en ese entorno.

Una regla práctica es que la decisión comienza por la ubicación, no por el catálogo del transformador. Si el transformador se instalará en un área clasificada para atmósferas con gases explosivos o polvo combustible, la selección del equipo debe corresponder a dicha clasificación. El emplazamiento puede ser una unidad de procesamiento químico, un taller de pintura, una instalación de petróleo y gas, una planta de almacenamiento de granos, un área de preparación de carbón, una zona farmacéutica con disolventes u otra ubicación de proceso donde las fugas, las ventilaciones, la acumulación de polvo o la manipulación habitual de materiales puedan crear una mezcla inflamable. En estos entornos, el diseño eléctrico no puede separarse de la evaluación del área peligrosa.

Dónde suele aparecer este requisito

Los casos más evidentes se encuentran en instalaciones que manipulan habitualmente hidrocarburos o productos químicos volátiles. Las refinerías, estaciones de compresión de gas, terminales de LNG, depósitos de combustible y plantas químicas suelen contener zonas clasificadas alrededor de bombas, válvulas, tanques de almacenamiento, puntos de carga y unidades modulares de proceso. Si es necesario instalar un transformador cerca de estas operaciones, la condición de seguridad ya no se limita al rendimiento eléctrico. La temperatura superficial, la contención de arcos, la integridad de la envolvente y el comportamiento ante fallos pasan a formar parte de la decisión de conformidad.

Los riesgos asociados al polvo constituyen un segundo grupo de ubicaciones que a veces se subestima. Los molinos de harina, las plantas de piensos, las instalaciones de procesamiento de madera, las áreas de manipulación de azúcar y algunas operaciones con polvos metálicos pueden no parecer tan peligrosas como una unidad petroquímica, pero tanto el polvo suspendido como el polvo acumulado pueden generar riesgo de ignición. En estos emplazamientos, un transformador con vías de refrigeración inadecuadas, un sellado deficiente o una temperatura externa excesiva puede constituir una preocupación real. El peligro no se limita a las chispas; las superficies calientes y la entrada de polvo también son factores relevantes.

También existe una zona intermedia de proyectos en los que el requisito está determinado por la política interna de seguridad, más que por un único riesgo de proceso evidente. Las salas de baterías, los espacios cerrados de servicios industriales, las obras subterráneas, las instalaciones relacionadas con el sector marino y las subestaciones compactas próximas a almacenamientos de materiales inflamables pueden requerir soluciones de transformación con un comportamiento frente al fuego más estricto, una contribución limitada al humo y una menor exposición al mantenimiento. En estos casos, la expresión «transformador a prueba de explosiones» puede aparecer en la documentación de compras, aunque la respuesta técnica sea en realidad un transformador de tipo seco especificado cuidadosamente e instalado en una disposición protegida, en lugar de una envolvente tradicional a prueba de explosiones.

Qué condiciones de seguridad activan realmente el requisito

Por lo general, tres condiciones determinan este requisito.

La primera es la clasificación de la atmósfera peligrosa. Si el área ha sido clasificada conforme al sistema aplicable para riesgos de gases o polvo, la selección del transformador debe ajustarse a dicha clasificación. Esto incluye el tipo de sustancia peligrosa, la frecuencia con la que se espera que esté presente la mezcla peligrosa y las características de ignición de dicha sustancia. Un transformador adecuado para una zona clasificada no es automáticamente adecuado para otra.

La segunda es el riesgo de ignición generado por el propio equipo. Los transformadores pueden producir calor, fallos eléctricos y consecuencias derivadas del deterioro del aislamiento, y algunos diseños incluyen materiales combustibles. Las unidades llenas de aceite plantean unas consideraciones, mientras que las unidades de tipo seco plantean otras. La cuestión es determinar si el transformador, durante el servicio normal o en condiciones anormales previsibles, podría inflamar la atmósfera circundante o agravar un incendio.

La tercera es el contexto de instalación. Incluso cuando el cuerpo del transformador no es por sí mismo un aparato certificado a prueba de explosiones, la instalación completa puede tener que cumplir los requisitos aplicables a ubicaciones peligrosas mediante separación, presurización, un diseño específico de sala eléctrica, control de la ventilación o reubicación fuera del límite clasificado. Aquí es donde los proyectos suelen equivocarse: el equipo trata el transformador como una decisión de producto independiente, cuando en realidad se trata de una decisión de seguridad del sistema.

Por qué «a prueba de explosiones» suele confundirse con «seguro contra incendios»

Un transformador resistente al fuego o retardante de llama no es automáticamente un transformador a prueba de explosiones. Esta confusión aparece en los documentos de licitación y en las listas de inspección. Los transformadores de tipo seco, especialmente los diseños con aislamiento de resina moldeada, suelen seleccionarse porque eliminan el aceite aislante, reducen la carga de fuego y ofrecen un buen rendimiento en instalaciones cerradas o de acceso público. Estas son ventajas de seguridad importantes, pero no sustituyen los requisitos de certificación para áreas peligrosas cuando dicha certificación es obligatoria.

No obstante, el comportamiento frente al fuego sigue siendo muy relevante en entornos peligrosos o con altos requisitos de protección. Un producto como el transformador de tipo seco SCB14 se adapta a muchos proyectos que requieren bajo nivel de ruido, menores pérdidas en vacío, aislamiento de resina epoxi y una elevada resistencia a la humedad, el polvo, los cortocircuitos y las descargas atmosféricas. Su idoneidad para entornos inflamables y explosivos debe entenderse dentro del contexto de ingeniería adecuado: no como sustituto general de cualquier disposición certificada a prueba de explosiones, sino como una solución de tipo seco bien adaptada a ubicaciones que exigen una alta protección contra incendios, una instalación cerca del centro de carga y una reducción del mantenimiento.

Qué deben verificar los equipos de calidad y seguridad

Al evaluar si se requiere un transformador a prueba de explosiones, las preguntas útiles suelen ser más específicas que la propia expresión:

• ¿Está instalado el transformador dentro o fuera del área peligrosa clasificada?
• ¿Cuál es la base de clasificación del emplazamiento para gases, vapores o polvo?
• ¿Cuenta el equipo seleccionado con la certificación o el método de protección exigido para esa ubicación?
• ¿Cuál es la temperatura superficial prevista en condiciones nominales y anormales?
• ¿Cómo se gestionan la entrada de polvo, la ventilación y el sellado de la envolvente?
• ¿La estrategia de instalación se basa en la protección del equipo, la segregación de la sala o ambas?

Estas comprobaciones son importantes porque la no conformidad no siempre resulta evidente durante la inspección de recepción. Un transformador puede cumplir la clase de tensión, los límites de pérdidas y los requisitos de los ensayos rutinarios, y aun así no ser adecuado para la ubicación peligrosa designada. Por ello, el personal de calidad debe revisar más allá de la placa de características y de los informes de ensayos eléctricos rutinarios. El alcance de la inspección debe incluir las certificaciones aplicables, las consideraciones relativas al diseño térmico, los detalles de la envolvente y cualquier restricción de instalación indicada por el fabricante.

Las normas son importantes, pero por sí solas no responden a toda la cuestión

Las normas de fabricación de transformadores y las certificaciones del sistema de calidad establecen una base importante. Por ejemplo, los productos fabricados conforme a normas como GB1094.1-2-1996 y GB/T6451-2008, dentro de un sistema de calidad gestionado según ISO9001, ofrecen a los compradores confianza en el control del diseño, la disciplina de los ensayos y la uniformidad de fabricación. Jiangsu Shengda Power Equipment Co., Ltd. trabaja dentro de este marco en transformadores de potencia de bajas pérdidas, modelos de 10kV y 35kV, transformadores de tipo seco, subestaciones compactas, transformadores de aleación amorfa y unidades con cambiador de tomas bajo carga.

Sin embargo, el cumplimiento de las normas de producto aplicables a transformadores no equivale a la aprobación para ubicaciones peligrosas. Una unidad puede estar bien fabricada, ser eficiente y cumplir plenamente como transformador, pero seguir sin ser adecuada para su colocación directa en una atmósfera explosiva clasificada si el concepto de protección y la certificación no corresponden al requisito del emplazamiento. Los responsables de seguridad deben mantener separadas estas dos capas: por un lado, el cumplimiento de la calidad del producto; por otro, la idoneidad para el área peligrosa.

Cuándo las soluciones de tipo seco ofrecen una mejor respuesta de seguridad

No todos los entornos de alto riesgo requieren una disposición a prueba de explosiones con transformador lleno de aceite. En edificios e instalaciones industriales donde la carga de fuego, el control del humo, el acceso para mantenimiento y las limitaciones de instalación interior son los factores principales, los transformadores de tipo seco suelen ser una opción más adecuada. Los edificios altos, aeropuertos, estaciones ferroviarias, muelles, centrales eléctricas y subestaciones suelen preferir unidades de tipo seco porque pueden instalarse más cerca de los centros de carga y reducen las complicaciones asociadas al aislamiento líquido.

En este contexto, un producto de eficiencia energética de nivel 2 diseñado conforme a GB20052-2020, con menores pérdidas en vacío y bajo ruido de funcionamiento, puede adaptarse mejor a la necesidad operativa real que una etiqueta simplista de «a prueba de explosiones». La cuestión no es la terminología, sino si el equipo respalda las barreras de seguridad reales del emplazamiento. En algunos espacios cerrados de apoyo a procesos, un transformador de tipo seco con resina moldeada, retardante de llama y resistente al polvo y la humedad puede reducir el riesgo operativo general de forma más eficaz que una opción estándar llena de aceite, siempre que los requisitos del área peligrosa queden satisfechos mediante el diseño de la instalación.

Errores habituales de compra

Un error consiste en solicitar un transformador a prueba de explosiones sin definir la zona de peligro. Esto obliga a los proveedores a hacer suposiciones y conduce a ofertas desajustadas. Otro error es tratar todos los entornos inflamables como si fueran equivalentes. Un transformador situado cerca de una liberación intermitente de vapores de disolvente representa un caso diferente al de uno que alimenta la galería de un transportador de grano con polvo. El tercer error es suponer que un transformador de tipo seco puede utilizarse en cualquier lugar simplemente porque es retardante de llama y no requiere mantenimiento.

También existe el error contrario: especificar equipos costosos para ubicaciones peligrosas en áreas que en realidad no están clasificadas, cuando un transformador de tipo seco correctamente seleccionado podría cumplir el objetivo de protección contra incendios y las condiciones de funcionamiento. Esto puede aumentar el coste del proyecto y complicar el mantenimiento sin mejorar la seguridad de forma significativa.

Una forma más adecuada de evaluar el requisito

Si la clasificación del área indica que la atmósfera puede volverse explosiva, hay que partir de ese documento y avanzar desde él hacia la selección del equipo. Si la preocupación se refiere a una protección contra incendios más amplia, en lugar de a una atmósfera explosiva formalmente clasificada, deben evaluarse el tipo de transformador, el sistema de aislamiento, la protección de la envolvente, la ventilación, la proximidad a las personas y la exposición al mantenimiento. Este es un enfoque más riguroso que utilizar «transformador a prueba de explosiones» como expresión general.

Para las labores de inspección y aprobación, la pregunta más fiable no es «¿Parece este producto más seguro?», sino «¿Qué condición de seguridad exacta debe satisfacer este transformador y qué pruebas demuestran que la cumple?». Una vez respondida claramente esta pregunta, resulta mucho más fácil justificar la diferencia entre un transformador a prueba de explosiones realmente necesario y una solución de tipo seco con alta seguridad contra incendios.
