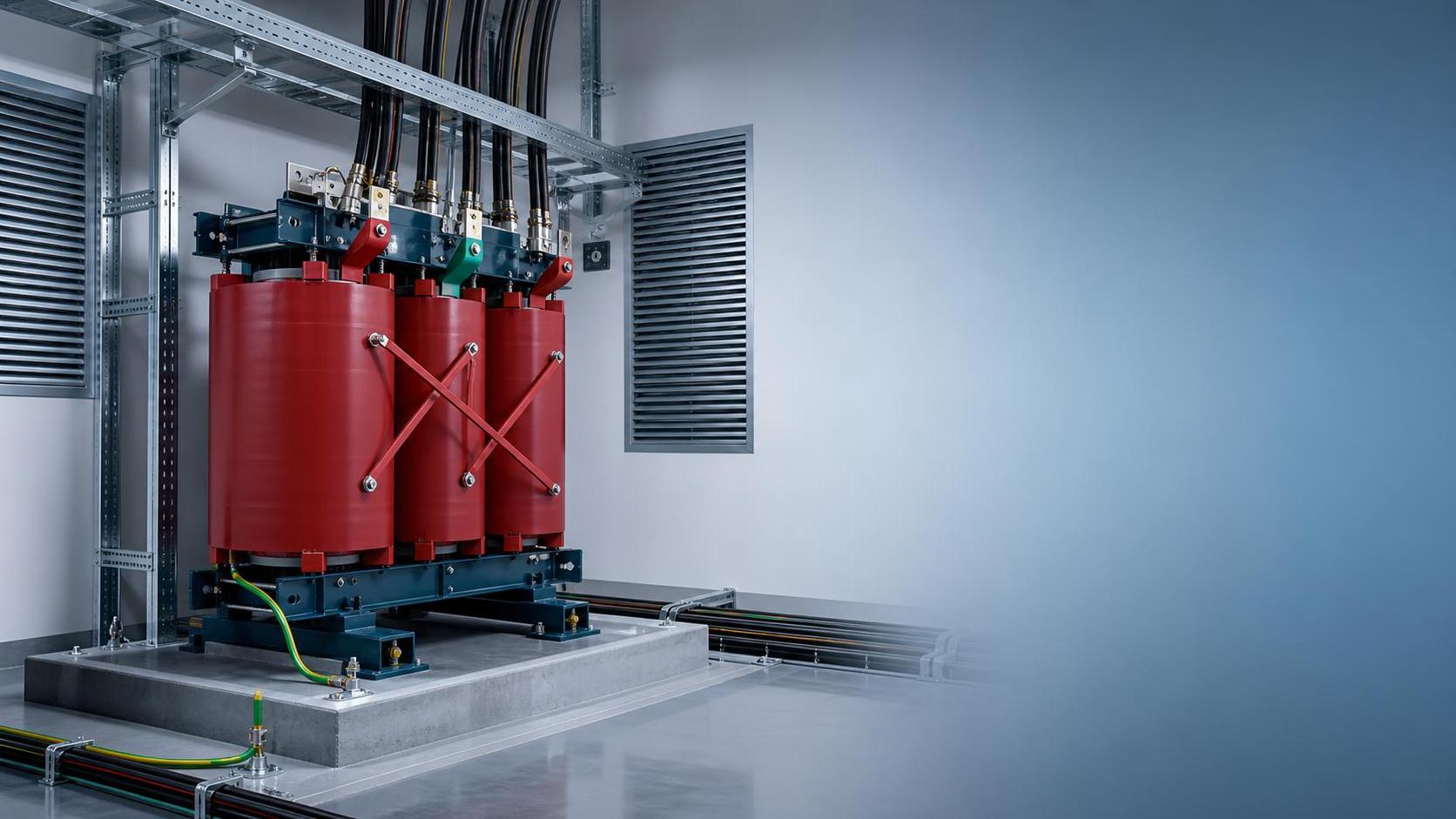

Guía de instalación de transformadores de distribución: errores comunes en obra que deben evitarse

Una guía fiable para la instalación de transformadores de distribución comienza mucho antes de energizar el transformador. La mayoría de los problemas que posteriormente se manifiestan como sobrecalentamiento, debilitamiento del aislamiento, disparos intempestivos o reducción de la vida útil no se deben al diseño del devanado. Suelen proceder de decisiones ordinarias de instalación tomadas bajo presión de plazo: una base ligeramente desnivelada, rejillas de ventilación reducidas para dejar espacio a las bandejas de cables, una puesta a tierra realizada como tarea secundaria o una unidad almacenada durante demasiado tiempo en condiciones de humedad antes de la puesta en servicio. No son errores espectaculares, pero son los que provocan repetidamente fallos evitables.

En los proyectos de distribución, el entorno de instalación es tan importante como la placa de características. Un transformador que alimenta un edificio comercial compacto, el taller de una planta o una instalación de apoyo ferroviario puede tener clases de tensión similares, pero las limitaciones del lugar son completamente diferentes. La distancia libre, la carga de polvo, la trayectoria de ventilación, la exposición a la humedad, las normas de compartimentación contra incendios, el acceso para el mantenimiento y la dirección de entrada de los cables influyen en que el transformador funcione dentro de sus límites térmicos y de aislamiento previstos. Por eso, una guía útil para la instalación de transformadores de distribución debe centrarse menos en listas de comprobación genéricas y más en las condiciones del lugar que modifican las decisiones en campo.

Los errores en la cimentación suelen aparecer más tarde

Un error sorprendentemente común en obra consiste en tratar la base del transformador como un simple trabajo de obra civil. En la práctica, la planitud de la cimentación, la capacidad portante, el drenaje y la posición de los anclajes afectan a las vibraciones, la deformación de la envolvente y los esfuerzos en los cables. Cuando la base es irregular, los instaladores suelen compensarlo forzando la alineación durante la fijación final. Esto puede transmitir esfuerzos mecánicos al tanque, al bastidor o a los puntos de conexión de las barras colectoras. El equipo puede superar la energización inicial, pero las vibraciones prolongadas y los ciclos térmicos tienden a revelar el problema.

Las ubicaciones exteriores o parcialmente expuestas añaden otra dificultad. Una plataforma que no evacúa correctamente el agua puede mantener la estructura inferior en contacto frecuente con humedad estancada. En el caso de unidades de tipo seco instaladas en subestaciones con drenaje deficiente, esto requiere especial atención, ya que la sala puede parecer seca mientras la zanja inferior de cables permanece húmeda durante largos periodos. A veces los instaladores suponen que la protección contra la humedad solo consiste en evitar la entrada directa de lluvia. No es así. La humedad persistente atrapada a nivel del suelo puede afectar a las superficies aislantes, provocar corrosión metálica y perjudicar la limpieza general del área de instalación.

En proyectos donde la protección contra incendios y la instalación en interiores son prioritarias, a menudo se considera un equipo como eltransformador de tipo seco SCB18 porque su construcción con resina epoxi moldeada, su retardancia de llama y su resistencia a la humedad se adaptan a entornos constructivos exigentes. Incluso en ese caso, la base del lugar debe ser adecuada. Un buen transformador no puede compensar un suelo deficiente, una vía de drenaje inadecuada o un acceso de mantenimiento bloqueado.

La ventilación suele verse reducida por otros trabajos

Los problemas térmicos en obra no siempre se deben a una sobrecarga. Con mucha frecuencia, el transformador instalado funciona en una sala que ya no coincide con las hipótesis originales de ventilación. Los conductos mecánicos se desvían, se añaden particiones, las bandejas de cables atraviesan la trayectoria del aire o se instala un tratamiento acústico sin recalcular la resistencia al flujo de aire. Cuando comienza la puesta en servicio, la sala parece terminada, pero el transformador respira efectivamente a través de una abertura estrechada.

Esto es más importante en subestaciones compactas, salas eléctricas de sótano y modernizaciones realizadas en edificios ocupados. Los diseñadores pueden asignar un volumen suficiente en los planos, pero las condiciones en campo cambian después de que los equipos de obra civil, HVAC y protección contra incendios terminan sus trabajos. El error no consiste únicamente en una cantidad de aire insuficiente. Un patrón deficiente de circulación del aire es igualmente perjudicial. Si el aire caliente no puede salir de la zona superior de la sala, se forma una recirculación térmica localizada alrededor del transformador y el aumento de temperatura resulta superior al esperado, incluso cuando el perfil de carga parece moderado.

Una comprobación práctica es sencilla: no se debe verificar únicamente el tamaño de las rejillas; hay que verificar toda la trayectoria del aire, desde la entrada hasta la salida, después de que cada gremio adyacente haya terminado su instalación. En edificios altos y centros de transporte, donde los transformadores pueden colocarse en el centro de carga para reducir las pérdidas de los cables, esta comprobación es más importante de lo que muchos equipos esperan. Esta es una de las razones por las que los modelos de tipo seco, con bajo nivel de ruido y características sin mantenimiento, se seleccionan habitualmente para puntos de distribución interiores, aunque la sala sigue necesitando una vía realista para evacuar el calor.

Los problemas de puesta a tierra rara vez son evidentes en la entrega

Los errores de puesta a tierra suelen quedar ocultos porque el sistema se energiza normalmente. El problema solo se hace visible cuando la corriente de fallo, la tensión inducida, los efectos de los rayos o las interferencias electromagnéticas ponen de manifiesto una unión deficiente entre el cuerpo del transformador, la envolvente, la armadura de los cables y la red de puesta a tierra de la estación. En proyectos con varios contratistas, la responsabilidad de la puesta a tierra suele estar fragmentada. Un equipo se encarga del cuerpo del transformador, otro de la bandeja de cables y otro de completar los trabajos de la sala. El resultado puede estar conectado técnicamente, pero no bien coordinado.

El problema no se limita al cumplimiento de las normas de seguridad. Una puesta a tierra deficiente también puede complicar el comportamiento de los dispositivos de protección y generar resultados de prueba engañosos durante la puesta en servicio. En campo son frecuentes las conexiones mecánicamente firmes, pero contaminadas por pintura, óxido o superficies de contacto deficientes. Un punto de puesta a tierra visualmente ordenado no es suficiente. La integridad del contacto, el tendido del conductor y la coherencia con el diseño de puesta a tierra son igualmente importantes.

Esto es especialmente relevante en lugares expuestos a la actividad de rayos o donde la fiabilidad de la red tiene mayor prioridad que el coste mínimo de instalación. Jiangsu Shengda Power Equipment Co., Ltd. fabrica transformadores bajo estrictos sistemas de calidad y de conformidad con las normas internacionales, pero incluso un producto con sólidas características de resistencia a cortocircuitos o a rayos depende de una correcta puesta a tierra en el lugar para funcionar según lo previsto. La calidad de la instalación determina si esas ventajas de diseño estarán realmente disponibles durante el servicio.

Los errores de distancia libre comienzan con la idea de que “cabe”

Uno de los malentendidos más costosos en obra consiste en confundir el ajuste físico con una distancia libre de instalación adecuada. Un transformador puede introducirse en una sala y seguir estando instalado incorrectamente. Deben conservarse el acceso lateral para mantenimiento, el radio de curvatura de los cables, la distancia de disipación térmica, el recorrido de apertura de las puertas, el espacio para retirar paneles y la distancia de seguridad para los trabajos. Una vez que la sala está llena de cuadros eléctricos, conductos de barras y escalerillas de cables, cualquiera de estos aspectos puede verse comprometido.

Esto ocurre con frecuencia en proyectos urbanos donde las salas eléctricas se comprimen para recuperar superficie útil. El transformador puede terminar demasiado cerca de una pared u otra fuente de calor. En instalaciones de tipo seco, a veces se presta atención a la ausencia de aceite aislante y se supone que las necesidades de espacio son menores en todos los aspectos. Esta suposición no es correcta. El comportamiento frente al fuego y la idoneidad para interiores no eliminan la necesidad de acceso, separación térmica y prácticas de instalación seguras.

Por lo tanto, una guía adecuada para la instalación de transformadores de distribución debería incluir la siguiente pregunta: ¿se podrá inspeccionar, limpiar, probar y volver a apretar los cables de esta unidad una vez que todos los equipos circundantes estén instalados? Si la respuesta es incierta, la disposición aún no está terminada.

La humedad y el polvo suelen subestimarse conjuntamente

Los equipos de obra suelen tratar la humedad y el polvo como problemas separados, pero en muchas salas de distribución se refuerzan mutuamente. El polvo de construcción, las partículas industriales o la suciedad costera se depositan sobre las superficies aislantes. Cuando aumenta la humedad o aparece condensación, la contaminación se vuelve más conductora y más difícil de eliminar. Esto modifica el rendimiento del aislamiento y aumenta el riesgo de corrientes superficiales, especialmente cuando la limpieza es deficiente después de la entrega.

Esto es importante en muelles, centrales eléctricas, subestaciones antiguas en proceso de rehabilitación e instalaciones de transporte donde las puertas se abren con frecuencia y la contaminación transportada por el aire es difícil de controlar. En estas condiciones, los ingenieros suelen preferir equipos con resistencia a la humedad, resistencia al polvo y características estables de funcionamiento en interiores. Eltransformador de tipo seco SCB18 es un ejemplo adecuado para lugares con altos requisitos de protección contra incendios y condiciones interiores exigentes, incluidos edificios altos, aeropuertos, estaciones ferroviarias y algunos entornos inflamables o explosivos en los que el esquema general de instalación permite esta configuración.

Sin embargo, la idoneidad del producto no elimina la necesidad de una correcta disciplina de almacenamiento. Un transformador entregado demasiado pronto y dejado sin protección en el lugar, con el embalaje abierto para su inspección y sin ser restaurado adecuadamente, puede absorber humedad o acumular polvo antes de que la instalación siquiera haya finalizado. Muchos problemas durante la puesta en servicio comienzan en ese intervalo entre la entrega y la energización.

La terminación de cables y la realidad de la carga requieren una comprobación final

Otro error habitual consiste en suponer que, una vez que la potencia nominal del transformador coincide con el diseño, la disposición de las conexiones será automáticamente aceptable. La realidad en campo es más compleja. El tendido de los cables puede cambiar, la identificación de las fases puede quedar oculta durante múltiples traspasos y la distribución real de la carga puede diferir de la prevista originalmente. Aquí es donde la calidad de la instalación se encuentra con el comportamiento operativo.

Se requiere especial atención cuando el transformador alimenta cargas mixtas, como accionamientos HVAC, sistemas de elevación, iluminación y tomas comerciales dentro del mismo edificio. El contenido armónico, las fluctuaciones de carga y las holguras de expansión pueden modificar el comportamiento térmico incluso sin una sobrecarga de placa. El equipo de obra no debe limitarse a las comprobaciones de par de apriete y las pruebas de aislamiento. También debe revisar si el transformador instalado está alimentando el patrón de carga para el que realmente se prepararon la sala y el sistema de cables.

Los clientes suelen plantear este punto solo después de que comienza el funcionamiento: el transformador se seleccionó correctamente, entonces ¿por qué la sala está más caliente de lo esperado o por qué el acceso para mantenimiento ya resulta difícil? La respuesta normalmente no es un único defecto importante. Es la acumulación de pequeños compromisos de instalación que se aceptaron individualmente como manejables.

Qué merece atención antes de energizar

Antes de la entrega, la revisión más útil no consiste en un ejercicio de documentación. Hay que recorrer el lugar y comprobar qué ha cambiado respecto a las condiciones de instalación previstas. Se deben buscar obstrucciones del flujo de aire, drenaje incompleto, continuidad cuestionable de la puesta a tierra, reducción de las distancias de mantenimiento, acumulación de polvo y signos de exposición a la humedad. También hay que confirmar que los trabajos de construcción adyacentes han terminado realmente y que ninguna modificación posterior comprometerá la ventilación o el acceso.

Para fabricantes con amplias líneas de transformadores, incluidos modelos sumergidos en aceite de bajas pérdidas, unidades de tipo seco, subestaciones compactas, transformadores de aleación amorfa y equipos con cambio de tomas bajo carga, la recomendación de instalación adecuada siempre depende del lugar donde se instalará el transformador, no solo de la potencia nominal que tenga. Esta es la lección práctica detrás de toda buena guía de instalación de transformadores de distribución: la mayoría de los fallos evitables comienzan con supuestos sobre el lugar que nunca se comprobaron con suficiente cuidado. Una hora final dedicada a revisar la sala real, las distancias reales y la exposición ambiental real suele ahorrar mucho más tiempo del que cuesta.
