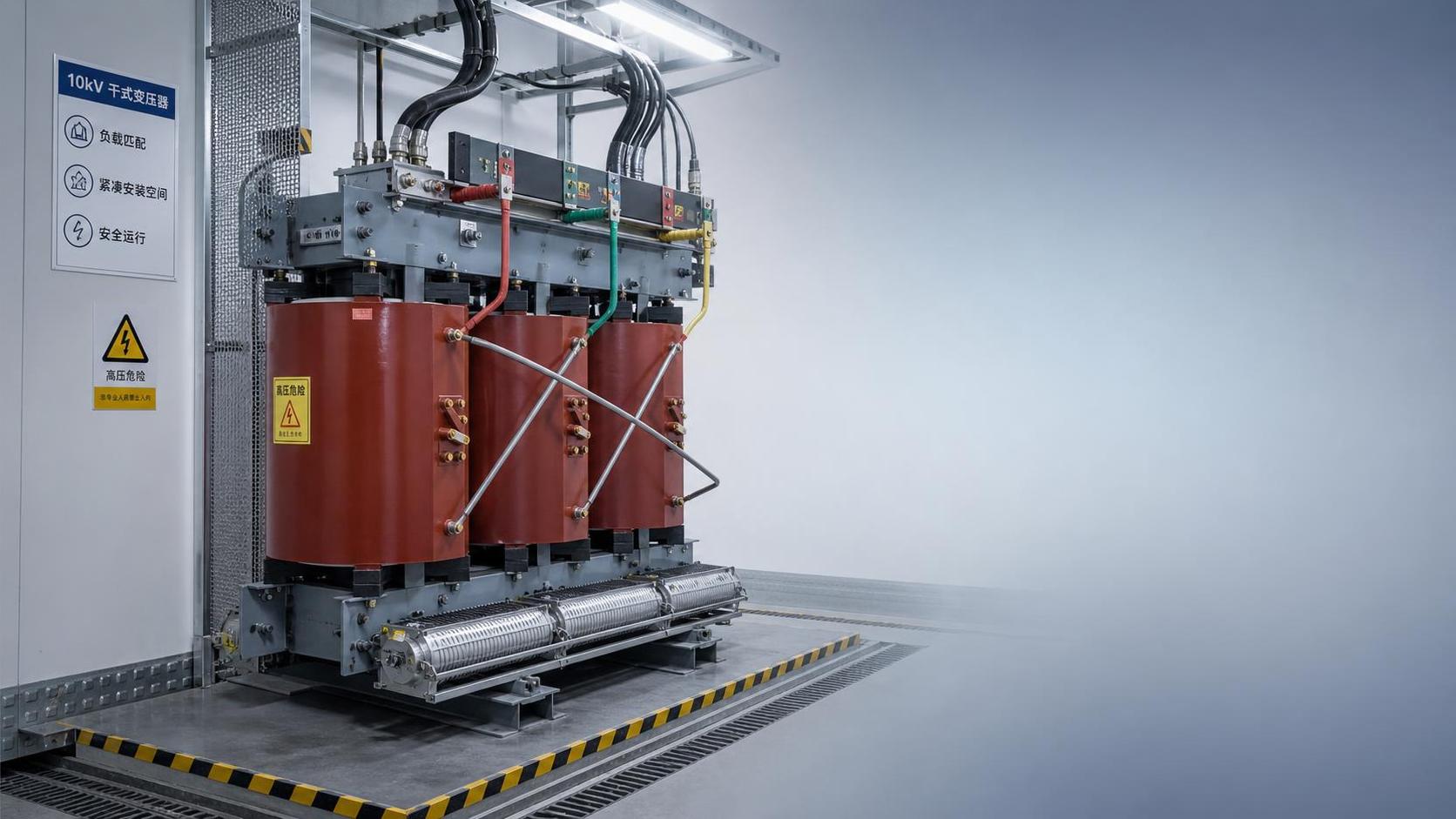

Por qué la selección de un transformador de 10 kV suele estar determinada por la carga y no solo por la placa de características

Elegir un transformador de 10 kV parece sencillo hasta que el proyecto pasa del diagrama unifilar al emplazamiento real. Es posible que la clase de tensión ya esté definida, pero eso no responde a las cuestiones prácticas que determinan si la unidad funcionará de manera eficiente, se adaptará a las limitaciones de instalación y mantendrá su estabilidad durante años de operación. En la evaluación técnica, el verdadero trabajo comienza con tres variables que interactúan entre sí: el perfil de carga, el espacio de instalación y los requisitos de seguridad.

Un error frecuente consiste en considerar la selección del transformador como un simple ejercicio de correspondencia de kVA. Si la demanda prevista es de 800 kVA, algunos equipos pasan directamente a una unidad de 1000 kVA y dan por terminado el trabajo. En realidad, el comportamiento de la carga es tan importante como la capacidad nominal. Un transformador que alimenta una carga industrial diurna relativamente estable se evalúa de manera diferente de uno que suministra energía a ascensores, sistemas HVAC, equipos de carga o un edificio comercial mixto con picos diarios pronunciados. El mismo transformador de 10 kV puede ser técnicamente aceptable en ambos casos; sin embargo, una opción puede ofrecer menores pérdidas, un mejor margen térmico o un resultado de mantenimiento más práctico.

Comience por el perfil de carga, porque determina casi todas las demás decisiones

Cuando los ingenieros analizan el perfil de carga, no solo preguntan cuál es la carga total conectada. Intentan comprender cómo funcionará realmente el transformador: si pasará la mayor parte del tiempo con poca carga, si los picos serán breves o sostenidos, si es probable que exista contenido armónico y si la futura ampliación es una posibilidad realista o solo una estimación aproximada. Estos detalles influyen no solo en la selección de la capacidad, sino también en la elección entre diseños sumergidos en aceite y de tipo seco, las expectativas de refrigeración y la estructura de pérdidas aceptable.

Un transformador con poca carga y largos periodos de inactividad no debe evaluarse de la misma manera que uno que funciona cerca de su carga nominal durante la mayor parte del día. En el primer caso, la pérdida en vacío adquiere mayor importancia, ya que está presente siempre que el transformador está energizado. En el segundo, las pérdidas en carga y el rendimiento térmico requieren una atención más detallada. Esta es una de las razones por las que los evaluadores técnicos prestan cada vez más atención a las características operativas durante el ciclo de vida, además del precio inicial de compra.

Aquí es también donde comienzan a ser importantes los materiales y la tecnología del núcleo. En proyectos en los que la baja pérdida en vacío es una prioridad, puede ser conveniente considerar una opción de tipo seco con aleación amorfa. Por ejemplo, el transformador de tipo seco SCBH15 está diseñado con un núcleo de aleación amorfa, y se indica que su pérdida en vacío es un 75 % inferior al valor especificado en GB/T10228. Esto no lo convierte automáticamente en la respuesta adecuada para todas las aplicaciones de transformadores de 10 kV, pero en sistemas con muchas horas de energización y una carga media moderada, este nivel de rendimiento puede modificar considerablemente el cálculo del coste operativo.

La sobrecarga de corta duración es otro aspecto que a menudo se analiza con demasiada ligereza. Algunas instalaciones suponen que, si el transformador puede soportar picos ocasionales, la selección es adecuada. La pregunta más apropiada es con qué frecuencia se producen esos picos, qué condiciones ambientales existen y si el método de refrigeración puede soportarlos sin acelerar el envejecimiento del aislamiento. Si se espera que una unidad de tipo seco afronte aumentos periódicos de la demanda, la reserva térmica y la capacidad de disipación de calor deben comprobarse de manera más rigurosa de lo que sugeriría una simple estimación de la carga media.

El espacio de instalación no es solo una limitación civil

Las limitaciones de espacio suelen plantearse tarde en el proyecto, después de que el esquema eléctrico se haya acordado de forma general. Para entonces, se convierten en una fuente de compromisos. Una sala de transformadores con una superficie limitada, rutas de ventilación restringidas, poca altura libre o un acceso complicado para los equipos puede cambiar lo que resulta práctico, incluso cuando los parámetros eléctricos siguen siendo aceptables.

En edificios densos, especialmente en complejos comerciales, hospitales, instalaciones con gran cantidad de equipos informáticos o modernizaciones industriales urbanas, los transformadores de tipo seco suelen ser preferidos porque evitan los problemas relacionados con la contención del aceite y pueden ser más adecuados para su instalación en interiores. Sin embargo, “tipo seco” sigue siendo una categoría demasiado amplia para concluir la evaluación. El aumento de temperatura de la sala, la gestión del flujo de aire, los límites acústicos y el acceso para el mantenimiento influyen en que la unidad seleccionada funcione según lo previsto. Un transformador técnicamente sólido puede seguir siendo una mala elección para el proyecto si la distribución de la sala no deja un espacio suficiente para disipar el calor o realizar inspecciones de forma segura.

El ruido también aparece en el análisis del espacio con más frecuencia de la que muchos equipos esperan. En subestaciones próximas a zonas ocupadas, escuelas, edificios médicos, torres de oficinas o desarrollos de uso mixto, el ruido del transformador puede convertirse en una limitación de diseño y no en una especificación secundaria. Un nivel de ruido inferior no es solo una cuestión de confort; también puede reducir la necesidad de tratamientos acústicos adicionales en salas eléctricas ya limitadas. En algunos diseños avanzados de tipo seco, los niveles de ruido se especifican como aproximadamente entre 5 y 15 decibelios inferiores a la norma nacional GB/T10088, y las declaraciones del producto también hacen referencia a JB/T10088-2016. Este tipo de cifra debe interpretarse como un indicador técnico y no como un argumento de venta abstracto, ya que afecta directamente al diseño de la envolvente y a la integración en el emplazamiento.

Los requisitos de seguridad suelen determinar el tipo de transformador antes que la eficiencia

Los requisitos de seguridad en la selección de transformadores de 10 kV suelen estar relacionados con el comportamiento frente al fuego, el entorno de instalación, la exposición del personal y las expectativas de continuidad. En entornos interiores públicos o con alta ocupación, el análisis suele orientarse rápidamente hacia los transformadores de tipo seco, ya que eliminan los riesgos de incendio y fugas de aceite asociados a los equipos tradicionales sumergidos en aceite. Esto no significa que las unidades de tipo seco sean universalmente mejores. Significa que el perfil de riesgo del emplazamiento puede limitar las opciones aceptables antes incluso de comenzar la optimización de costes.

Lo que los evaluadores experimentados observan es la diferencia entre el cumplimiento formal y la idoneidad operativa. Un transformador puede cumplir las normas exigidas y, aun así, no ser adecuado para un entorno con aire corrosivo, polvo, ventilación deficiente o un elevado esfuerzo de cortocircuito. La seguridad no se limita a un certificado o a un resultado de ensayo. Incluye la estabilidad del aislamiento, el comportamiento del aumento de temperatura, el control de las descargas parciales y la capacidad para soportar durante el tiempo los esfuerzos eléctricos y mecánicos.

Aquí es donde la disciplina del fabricante importa más que el lenguaje de los folletos. Jiangsu Shengda Power Equipment Co., Ltd. orienta su producción de transformadores en torno a la capacidad de I+D, el control de procesos, los sistemas de inspección y el cumplimiento de normas como GB1094.1-2-1996 y GB/T6451-2008, además de la certificación ISO9001. Para un evaluador técnico, esto es importante porque unos sistemas de calidad coherentes reducen la incertidumbre en aspectos difíciles de verificar después de la instalación: la fabricación de los devanados, la consistencia del proceso de aislamiento y la fiabilidad de las pruebas en fábrica.

Una forma práctica de filtrar las opciones antes de realizar una comparación detallada

En una fase inicial de selección, resulta útil filtrar los candidatos mediante un conjunto práctico de preguntas:

• ¿La carga es principalmente estable, principalmente intermitente o se espera que crezca por fases?
• ¿El transformador permanecerá muchas horas energizado con poca carga, haciendo que la pérdida en vacío sea más relevante desde el punto de vista económico?
• ¿La instalación será interior, estará limitada por el espacio o se encontrará cerca de zonas ocupadas donde la seguridad contra incendios y el control del ruido sean críticos?
• ¿Los armónicos, los efectos del arranque de motores o los eventos repetidos de sobrecarga forman parte del funcionamiento normal?
• ¿El proyecto valora una menor necesidad de mantenimiento durante toda la vida útil del equipo?

Estas preguntas suelen reducir el campo de opciones con mayor rapidez que la comparación de nombres de modelos. También hacen más productivas las conversaciones con los proveedores, porque la evaluación pasa de las afirmaciones genéricas a la idoneidad específica para el proyecto.

Dónde los evaluadores técnicos suelen juzgar mal las compensaciones

Un malentendido recurrente consiste en suponer que la opción con mayor eficiencia sobre el papel es automáticamente la mejor elección para el proyecto. Las cifras de eficiencia necesitan contexto. Una unidad con un excelente rendimiento de bajas pérdidas puede justificarse claramente en un sistema que permanece energizado de forma continua, pero la relación coste-beneficio puede cambiar si las horas de funcionamiento, la carga media o las condiciones de espacio difieren de la hipótesis inicial.

Otro error es centrarse demasiado en la demanda actual y subestimar los cambios operativos futuros. Si es probable que una planta o un edificio incorpore cargas no lineales, equipos que generen calor o sistemas que requieran una gran capacidad, la decisión más prudente quizá no sea elegir el transformador más grande, sino el que ofrezca un mejor comportamiento térmico, una mayor capacidad de resistencia frente a cortocircuitos y un rendimiento del aislamiento más estable a largo plazo.

Las expectativas de mantenimiento también suelen simplificarse. Algunos modelos de tipo seco se seleccionan en parte porque permiten un funcionamiento sin mantenimiento en condiciones normales de servicio, lo que puede ser importante en instalaciones donde las ventanas de parada son escasas o el acceso resulta difícil. En ese contexto, el atractivo no es solo la comodidad. Es la reducción de las interrupciones operativas y de la dependencia de intervenciones rutinarias.

Por qué los detalles a nivel de producto son importantes una vez definida la orientación

Una vez tomada la decisión general, las características detalladas del producto se convierten en el nivel decisivo. En un transformador de tipo seco, los evaluadores deben prestar atención al comportamiento de las descargas parciales, el aumento de temperatura, la capacidad de sobrecarga bajo condiciones de refrigeración definidas y la forma en que se implementan el control de temperatura y el sistema de protección. Estos factores afectan a la fiabilidad de manera mucho más directa que una etiqueta genérica de “alto rendimiento”.

Por ejemplo, algunos modelos avanzados de tipo seco de las familias SCBH15, SCB10 y SCB13 se presentan en torno a una baja descarga parcial, una elevada capacidad de disipación de calor y una sólida resistencia frente a cortocircuitos. Los datos técnicos del producto enlazado indican un funcionamiento al 150 % de la carga nominal en condiciones de refrigeración por aire, junto con pérdidas inferiores a las de diseños de tipo seco SCB13 comparables y una reducción de la pérdida en vacío superior al 30 % frente al modelo SCB10. Estas no son las únicas cifras importantes, pero son del tipo que ayuda a los evaluadores a distinguir entre un transformador que simplemente encaja en el plano y otro que se adapta mejor al entorno operativo.

Un mejor resultado de selección se obtiene adaptando el transformador a la lógica operativa del proyecto

Una buena selección de un transformador de 10 kV consiste menos en encontrar la hoja de especificaciones más impresionante y más en adaptar el comportamiento del equipo a la lógica operativa del proyecto. Si la carga es irregular, estudie el ciclo de trabajo. Si la sala es reducida, considere los límites de refrigeración y acústicos como parámetros de diseño, no como aspectos secundarios. Si el emplazamiento tiene requisitos estrictos de protección contra incendios u ocupación, deje que esas limitaciones determinen desde el principio la lista preliminar.

Este enfoque suele conducir a decisiones más justificables. También reduce el problema habitual de comprar un transformador que es eléctricamente correcto, pero operativamente poco práctico. Para la evaluación técnica, ese es el criterio real: no si la unidad puede especificarse, sino si puede prestar servicio al sistema sin crear pérdidas, riesgos o compromisos evitables en el emplazamiento durante su vida útil.
