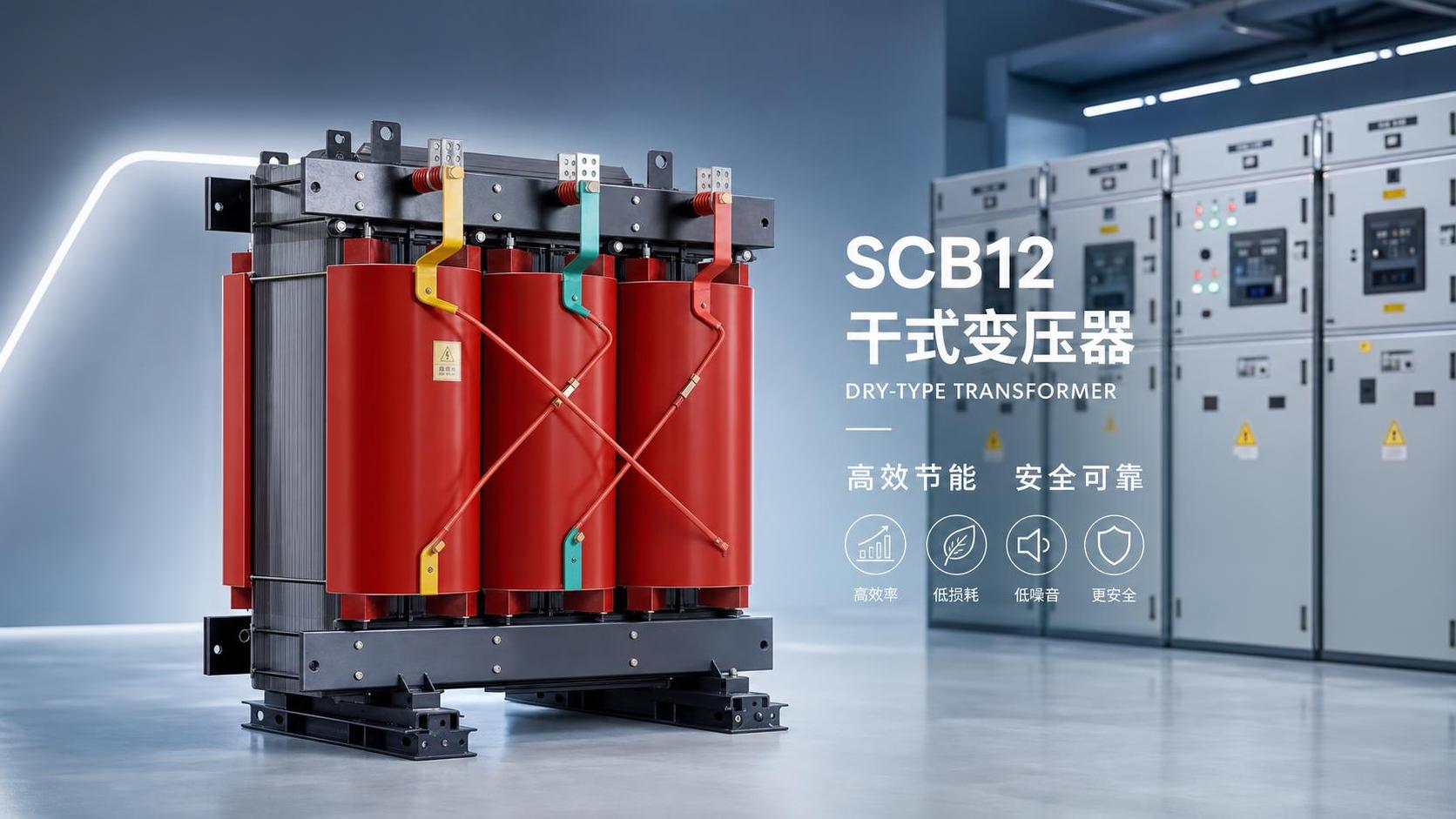

Cuando la gente dice que un transformador seco SCB12 tiene «alta eficiencia», ¿a qué se refiere realmente?

En términos prácticos, la alta eficiencia de un transformador seco tipo SCB12 significa que una mayor parte de la energía eléctrica suministrada se entrega a la carga, mientras que una menor cantidad se desperdicia en forma de calor y pérdidas internas. Parece sencillo, pero para quienes comparan equipos, el significado es más amplio que un único porcentaje indicado en una hoja de datos.

Un transformador con mejor eficiencia normalmente funciona a menor temperatura en las mismas condiciones, ejerce menos estrés térmico sobre el aislamiento y reduce los costes operativos a largo plazo. En un diseño seco, esto es aún más importante, porque el comportamiento térmico afecta directamente a la estabilidad, la vida útil y la adecuación de la instalación en entornos interiores, donde la seguridad contra incendios, la ventilación y el ruido son factores relevantes.

Por eso, si está investigando la alta eficiencia de un transformador seco tipo SCB12, la pregunta útil no es solo «¿Cuánta energía ahorra?», sino también «¿Cómo se refleja esa eficiencia en el funcionamiento diario?»

¿La alta eficiencia se refiere únicamente a una menor pérdida de energía?

No. La reducción de las pérdidas de energía es el punto de partida, pero no lo es todo.

La eficiencia de un transformador está estrechamente relacionada con dos categorías principales de pérdidas: las pérdidas en vacío y las pérdidas bajo carga. Las pérdidas en vacío están presentes siempre que el transformador está energizado, incluso cuando la demanda es baja. Las pérdidas bajo carga aumentan con la corriente durante el funcionamiento. Un diseño SCB12 de alta eficiencia busca controlar ambas, porque un transformador que presenta buenos resultados en una condición todavía puede resultar costoso de operar en otra.

También existen efectos secundarios que los compradores a veces pasan por alto:

• Una menor cantidad de energía desperdiciada significa una menor acumulación de calor en los devanados y el núcleo.
• Una temperatura más baja puede ayudar a preservar el rendimiento del aislamiento con el paso del tiempo.
• Un mejor control térmico suele favorecer un funcionamiento más estable con cargas fluctuantes.
• La reducción del calor y del ruido puede mejorar la adecuación para edificios con estrictas condiciones de instalación interior.

Por eso, la alta eficiencia suele analizarse junto con la fiabilidad, el margen térmico y el coste total de propiedad, en lugar de considerarse un valor de laboratorio aislado.

¿Qué debe comprobar en una hoja de datos si desea evaluar correctamente la eficiencia?

Comience por las cifras de pérdidas, no por el lenguaje de marketing. «Ahorro de energía» o «bajas pérdidas» no son suficientes por sí solos. Debe comprobar qué pérdidas se indican y bajo qué condiciones nominales.

Si el proveedor proporciona documentación de pruebas, busque allí los mismos valores. Las afirmaciones de la hoja de datos y los valores de prueba deben apuntar en la misma dirección. Jiangsu Shengda Power Equipment Co., Ltd., por ejemplo, declara el cumplimiento de normas como GB1094.1-2-1996 y GB/T6451-2008, lo que proporciona a los investigadores un marco más claro para interpretar la información técnica.

¿Por qué es tan importante el rendimiento térmico en un transformador seco eficiente?

Porque las pérdidas se convierten en calor, y el calor genera gran parte de los riesgos operativos reales.

Un transformador seco no depende del aceite aislante para su refrigeración, por lo que la calidad del diseño de los devanados, del sistema de aislamiento y de las condiciones de circulación del aire adquiere una importancia especial. Una unidad SCB12 descrita como altamente eficiente no solo debe reducir las pérdidas eléctricas, sino también gestionar el calor de manera que favorezca un rendimiento estable en instalaciones cerradas o exigentes.

Para un investigador, esto significa comprobar si la afirmación de eficiencia coincide con los indicadores relacionados con la temperatura. Si el aumento de temperatura de los devanados está controlado, el aislamiento soporta menos estrés. Si las descargas parciales se mantienen bajas, el comportamiento del aislamiento interno suele ser más estable. No se trata de parámetros decorativos. Indican si es probable que el diseño mantenga su fiabilidad con el paso del tiempo.

¿La alta eficiencia cambia la economía del proyecto o la diferencia es demasiado pequeña para ser relevante?

Normalmente cambia la economía durante la vida útil, pero el valor depende del perfil de funcionamiento.

Un error común es comparar únicamente el precio de compra. Esto puede resultar engañoso. Los transformadores secos suelen permanecer energizados de forma continua, por lo que incluso unas reducciones moderadas de las pérdidas en vacío pueden acumularse durante años. En instalaciones con una demanda variable o elevada, las pérdidas bajo carga se hacen más visibles en la factura eléctrica y en las necesidades de refrigeración alrededor de la sala del transformador.

La forma correcta de analizarlo es la siguiente:

1. Estime cuántas horas al año estará energizado el transformador.
2. Estime el intervalo de carga habitual, no solo el máximo indicado en la placa de características.
3. Compare las pérdidas en vacío y bajo carga entre los modelos candidatos.
4. Considere si una menor generación de calor también puede reducir las necesidades de ventilación y el envejecimiento de los componentes.

Para alguien que se encuentra en la fase de investigación, esto suele ser suficiente para distinguir entre «eficiente sobre el papel» y «económico en el proyecto real».

¿Puede suponerse que un transformador SCB12 de alta eficiencia es automáticamente mejor para cualquier instalación?

No automáticamente. La eficiencia es importante, pero debe adaptarse a las condiciones de la aplicación.

Por ejemplo, un proyecto en un edificio de gran altura puede priorizar el bajo nivel de ruido, la seguridad interior y el acceso compacto para la instalación. Un centro de transporte puede prestar más atención al funcionamiento estable con una demanda continua y a una planificación de mantenimiento predecible. Una subestación o una central eléctrica puede centrarse más en el perfil de carga, la tolerancia a fallos y las condiciones ambientales.

En este sentido, la información sobre productos relacionados puede ayudar a establecer las expectativas. Un producto como SCB10 Type Dry-Type Transformer se describe para su uso en lugares como edificios de gran altura, aeropuertos, estaciones ferroviarias, muelles, centrales eléctricas y subestaciones, con características como comportamiento ignífugo, resistencia a la humedad, resistencia al polvo, bajo nivel de ruido y funcionamiento sin mantenimiento. Estos detalles no demuestran por defecto el rendimiento del SCB12, pero muestran el tipo de prioridades operativas que los compradores suelen valorar junto con la eficiencia al seleccionar un transformador seco.

¿Qué características de diseño suelen favorecer una alta eficiencia en este tipo de transformador?

No es necesario analizar cada detalle interno del diseño, pero normalmente hay algunas áreas importantes.

• Diseño y calidad del material del núcleo: afectan directamente a las pérdidas en vacío.
• Diseño de los devanados: la disposición de los conductores y la precisión de fabricación influyen en las pérdidas bajo carga, la generación de calor y la resistencia al cortocircuito.
• Sistema de aislamiento: el funcionamiento eficiente resulta más útil cuando la clase de aislamiento y el comportamiento térmico favorecen la estabilidad a largo plazo.
• Control del proceso: una calidad de producción estable ayuda a reducir las variaciones entre el rendimiento diseñado y el rendimiento del producto suministrado.

Por ese motivo, los fabricantes hacen hincapié en la capacidad técnica y en los sistemas de inspección de calidad. Una buena eficiencia no es solo una idea de diseño; también depende de la uniformidad de la producción.

¿Existen indicios técnicos de que un transformador seco está diseñado para un funcionamiento estable y eficiente?

Sí, y normalmente son más útiles que el lenguaje publicitario general. Si observa datos técnicos como una configuración trifásica, una frecuencia de 50Hz, un aislamiento de clase F, un aumento medio de la temperatura de los devanados igual o inferior a 100K y una descarga parcial inferior a 5pc, está observando indicadores relacionados con el comportamiento operativo real, no con un posicionamiento vago.

Estos valores aparecen en la información publicada para la línea de modelos SC(B)10. Una vez más, esto no debe considerarse un sustituto de la documentación específica del SCB12, pero constituye un ejemplo útil del tipo de parámetros que comparan los compradores serios. Se espera que los transformadores eficientes demuestren rigor no solo en las pérdidas, sino también en el aislamiento, el control de las descargas y el aumento de temperatura.

¿Qué errores cometen los investigadores y compradores al comparar afirmaciones de eficiencia?

El mayor error es comparar elementos que no son equivalentes. Hay otros errores que también aparecen con frecuencia:

• Comparar dos modelos con diferentes capacidades o clases de tensión como si sus cifras de pérdidas fueran directamente intercambiables.
• Observar únicamente las pérdidas bajo carga e ignorar las pérdidas en vacío en proyectos en los que el transformador está energizado las 24 horas del día.
• Considerar definitiva una sola cifra de eficiencia sin comprobar las condiciones ambientales, las hipótesis de carga o las normas de referencia.
• Centrarse en el ahorro de energía y pasar por alto la seguridad contra incendios, las necesidades de bajo nivel de ruido, la resistencia al cortocircuito o la exposición a las condiciones ambientales interiores.
• Utilizar un folleto general en lugar de solicitar datos técnicos e información de pruebas específicos del modelo.

Estos errores no solo afectan a las decisiones de adquisición. También pueden conducir a una estrategia de instalación incorrecta, previsiones poco realistas de los costes operativos y un estrés térmico evitable posteriormente.

Entonces, ¿cuál es la forma más sencilla de evaluar la alta eficiencia de un transformador seco tipo SCB12 sin complicarlo demasiado?

Utilice un filtro de tres partes. Primero, compruebe si los datos de pérdidas están claramente indicados conforme a normas reconocidas. Segundo, compruebe si los indicadores térmicos y de aislamiento respaldan un funcionamiento estable, en lugar de limitarse a afirmar que existen bajas pérdidas. Tercero, relacione esas cifras con el uso real: el patrón de carga, las condiciones interiores, los requisitos de seguridad y las horas de funcionamiento previstas.

Si un modelo presenta menores pérdidas, pero la comparación ignora el aumento de temperatura, el comportamiento de las descargas o las condiciones de instalación, la evaluación está incompleta. Si los datos son coherentes en cuanto a pérdidas, calor y adecuación a la aplicación, entonces «alta eficiencia» probablemente describe una ventaja real de rendimiento y no solo una frase comercial.

Esta es la interpretación práctica del término: un transformador SCB12 es realmente de alta eficiencia cuando ahorra energía, controla el calor, favorece un funcionamiento fiable y resulta económicamente razonable durante toda la vida útil de la instalación.
