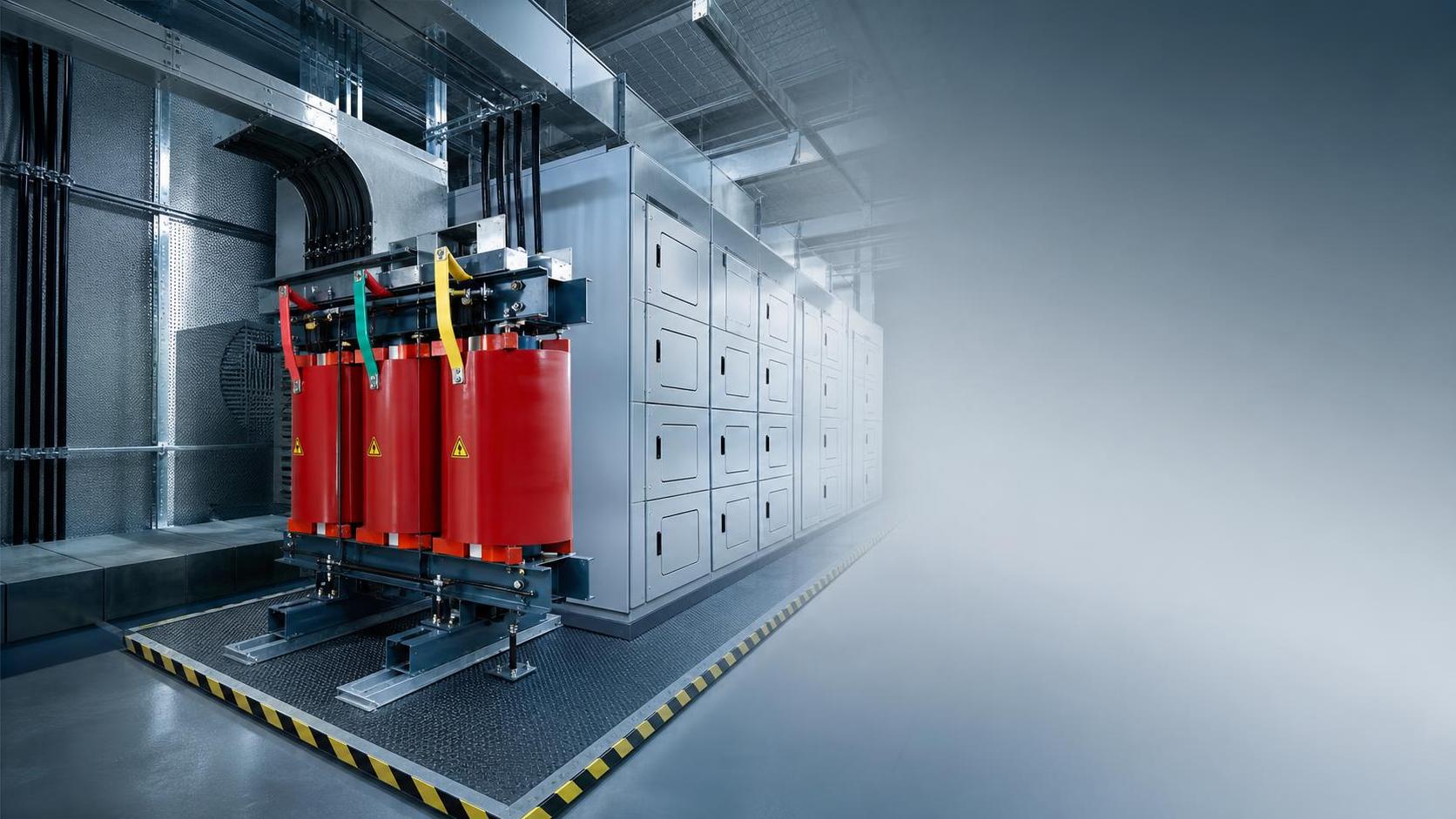

Dónde es más importante el diseño compacto en un transformador seco tipo SCB13

Para los responsables de proyectos y los líderes de ingeniería, las limitaciones de espacio suelen influir en las decisiones sobre los equipos tanto como el rendimiento. Ahí es donde el diseño compacto del transformador seco tipo SCB13 ofrece un valor claro, ya que ayuda a optimizar la instalación en edificios comerciales, subestaciones e instalaciones industriales sin comprometer la seguridad, la eficiencia ni la fiabilidad. Comprender dónde es más importante el diseño compacto puede contribuir a una planificación más inteligente, a un menor riesgo operativo y a mejores resultados del proyecto a largo plazo.

Los proyectos en los que la compacidad realmente cambia el resultado no suelen ser aquellos con la mayor potencia nominal del transformador sobre el papel. Son aquellos en los que la sala eléctrica ya está saturada, el tendido de cables resulta complicado, las modificaciones civiles son costosas o los intervalos disponibles para las paradas son reducidos. En estos trabajos, la cuestión rara vez se limita a las dimensiones. Se trata de saber si el transformador puede introducirse sin desmontar paredes, si todavía pueden respetarse las distancias de mantenimiento, si el calor puede gestionarse en una sala de poca profundidad y si la disposición final deja espacio suficiente para la inspección, las terminaciones y una futura sustitución.

Por eso, la expresión diseño compacto del transformador seco tipo SCB13 debe entenderse como una ventaja de ingeniería vinculada a la realidad de la instalación. Una menor superficie ocupada solo es importante si ayuda a resolver una limitación real del emplazamiento sin crear otro problema en un punto diferente.

Dónde la presión por el espacio es más real

Los edificios comerciales de gran altura son uno de los ejemplos más claros. Las salas de transformadores de torres de oficinas, hoteles, hospitales y complejos de uso mixto suelen ubicarse en sótanos o niveles de podio, donde cada metro cuadrado es disputado por bombas, sistemas contra incendios, equipos de ventilación, almacenes e infraestructuras de transporte vertical. El transformador no se selecciona de forma aislada. Debe coexistir con canalizaciones de barras, aparamenta, bandejas portacables y vías de acceso. En este entorno, una unidad seca compacta reduce las dificultades de distribución, especialmente cuando la sala de distribución es larga y estrecha en lugar de amplia y abierta.

El beneficio práctico no consiste únicamente en que el equipo quepa en la sala. También se trata de conservar un espacio libre funcional a su alrededor. A veces, los diseñadores subestiman la frecuencia con la que «cabe» acaba convirtiéndose en «no puede instalarse de forma segura» una vez que se vuelven a incluir en el plano el giro de las puertas, el radio de maniobra, el espacio para la curvatura de los cables y las aberturas de ventilación. La construcción compacta ofrece mayor libertad para mantener estas holguras. Esto es aún más importante en edificios donde las salas eléctricas se definen en una fase avanzada y los sistemas mecánicos ya han consumido gran parte del volumen disponible.

Los documentos técnicos específicos del proyecto seguirán determinando la elección final, pero en muchos sistemas interiores de distribución eléctrica se prefieren los transformadores secos porque evitan las consideraciones relativas a la contención de aceite asociadas a las unidades llenas de líquido. Esto no significa que sean automáticamente más fáciles de ubicar. También requieren una atención cuidadosa al aumento de temperatura, la circulación del aire y el acceso para el mantenimiento. La compacidad ayuda, pero solo cuando se combina con una distribución de la sala que permita al transformador respirar.

Las modernizaciones suelen poner de manifiesto el valor real

Los proyectos de nueva construcción todavía pueden modificar las dimensiones civiles si el problema se detecta con suficiente antelación. Los trabajos de modernización son menos flexibles. Las plantas existentes, los campus y los edificios públicos a menudo requieren sustituir transformadores dentro de salas diseñadas para una unidad anterior, normas antiguas o disposiciones de cables completamente diferentes. El diseño compacto adquiere mayor valor cuando el objetivo es aumentar la capacidad o mejorar la eficiencia sin reconstruir la línea de muros de la subestación.

Un problema habitual en campo es la secuencia de acceso. El transformador puede tener que atravesar un corredor de carga, el vestíbulo de un ascensor, un panel desmontable o una rampa de sótano antes de llegar a la sala eléctrica. La capacidad nominal puede ser adecuada, pero las dimensiones de transporte y las condiciones de elevación aún pueden descartar un modelo aparentemente apropiado. Los equipos experimentados comprueban la anchura de la ruta, la carga admisible del suelo, los puntos de giro y los puntos de elevación temporales antes de autorizar la producción. Aquí es donde un diseño compacto de transformador seco SCB13 puede evitar trabajos auxiliares costosos que no aparecen inicialmente en el presupuesto eléctrico.

Los clientes de proyectos de modernización también suelen plantear una pregunta práctica: si el transformador es más pequeño, ¿significa eso que se ha comprometido la durabilidad o la disposición de los devanados? La respuesta depende de la disciplina de diseño del fabricante, no solo del tamaño. Jiangsu Shengda Power Equipment Co., Ltd. fabrica transformadores bajo un control de calidad establecido y de conformidad con normas como GB1094.1-2-1996 y GB/T6451-2008, con un sistema de gestión de calidad certificado según ISO9001. Este respaldo es importante porque los equipos compactos en entornos de modernización suelen elegirse para reducir la dificultad de instalación, no para aceptar márgenes de fiabilidad inferiores.

Las instalaciones industriales necesitan compacidad por motivos diferentes

En las fábricas, el problema del espacio suele estar menos relacionado con la superficie total y más con la proximidad al proceso. Puede ser necesario instalar los transformadores cerca de las cargas de producción para reducir los tendidos de cables o dar servicio a zonas de distribución locales, mientras que la sala disponible puede estar limitada por líneas de proceso, muros cortafuegos o la circulación de carretillas elevadoras. En estos casos, el diseño compacto favorece la eficiencia de la distribución, pero la cuestión más importante es si el transformador puede funcionar de forma estable en las condiciones ambientales reales.

El polvo, las vibraciones, una temperatura ambiente elevada y el comportamiento frente a sobrecargas intermitentes merecen atención. Un transformador compacto situado en un entorno industrial exigente también requiere una revisión realista de la estrategia de envolvente, la trayectoria de refrigeración y el alcance necesario para el mantenimiento. Cuando los planificadores se centran únicamente en la superficie ocupada, a veces colocan la unidad demasiado cerca de las paredes o de otros equipos que generan calor. El resultado puede ser un plano ordenado y un comportamiento térmico deficiente. No se trata solo de un problema del transformador, sino de un problema de coordinación.

Aquí también es donde la comparación con otros tipos de transformadores puede ayudar a tomar una decisión más precisa. En algunas configuraciones exteriores o del lado de la red eléctrica, un modelo sellado sumergido en aceite puede seguir siendo la opción más práctica. Por ejemplo, los productos transformador de potencia sumergido en aceite de la serie S11 suelen asociarse con bajas pérdidas, alta eficiencia, construcción completamente sellada y menores requisitos de mantenimiento durante el funcionamiento normal. Estas características pueden resultar atractivas cuando las restricciones de protección contra incendios en interiores son menos determinantes y el emplazamiento se beneficia de la estabilidad operativa de una solución sellada llena de aceite. El objetivo no es imponer un tipo en todos los escenarios, sino adaptar la estructura del transformador al entorno de instalación.

Subestaciones compactas y salas eléctricas prefabricadas

La compacidad adquiere todavía mayor importancia cuando el transformador forma parte de una subestación prefabricada o de una sala eléctrica integrada. En estos conjuntos, cada componente compite por un volumen fijo. El tamaño del transformador afecta no solo a la separación entre equipos, sino también a la trayectoria de ventilación, las dimensiones de los compartimentos de cables y la ergonomía del mantenimiento. Unos pocos centímetros ahorrados en el cuerpo del transformador pueden marcar la diferencia entre una disposición funcional con acceso frontal y un armario difícil de conectar e inspeccionar.

El riesgo en este caso consiste en optimizar en exceso la densidad del conjunto. Una subestación prefabricada que parece eficiente durante la fabricación puede resultar incómoda durante el funcionamiento si los puntos de mantenimiento están bloqueados o si se acumula calor procedente de los compartimentos adyacentes. En la práctica, el diseño compacto funciona mejor cuando crea espacio para el funcionamiento, no cuando simplemente llena la envolvente de forma más ajustada.

Lo que los compradores suelen evaluar incorrectamente

Un error frecuente es tratar la compacidad como una ventaja universal sin preguntarse qué se ha comprimido. Si la reducción dimensional se produce a costa de una conexión incómoda de los cables, un espacio de inspección demasiado reducido o unas condiciones de refrigeración más exigentes, la carga operativa simplemente se desplaza a una fase posterior. Otro error consiste en evaluar únicamente el tamaño del cuerpo del transformador e ignorar el volumen total instalado, incluida la envolvente, la conexión de barras, el radio de curvatura de los cables y el espacio de trabajo exigido por las prácticas locales o las especificaciones del proyecto.

También existe la tendencia a suponer que cualquier proyecto interior debe optar automáticamente por equipos secos y que cualquier proyecto exterior o de servicios públicos debe decantarse por unidades sumergidas en aceite. La selección real es más matizada. La estrategia contra incendios, el modelo de mantenimiento, la limpieza ambiental, la geometría de la sala, las expectativas de ruido y la filosofía del cliente respecto a la sustitución influyen en la decisión. Una sala interior bien diseñada puede beneficiarse enormemente de un transformador seco SCB13. Otro proyecto, incluso con una clase de tensión similar, puede estar mejor atendido por una configuración diferente, incluidas soluciones relacionadas con aplicaciones del transformador de potencia sumergido en aceite de la serie S11, donde la estructura sellada, el bajo nivel de ruido y la reducción del envejecimiento del aceite son relevantes desde el punto de vista operativo.

Una mejor manera de evaluar la adecuación

Antes de decidirse por una unidad seca compacta, el equipo del proyecto debería revisar una breve lista que resulta más útil que las comparaciones genéricas de productos:

¿El transformador podrá pasar por la ruta de acceso real y no solo por la abertura nominal de la puerta? ¿La sala de instalación seguirá siendo funcional después de incluir las terminaciones de los cables y las distancias de seguridad? ¿El método de ventilación está probado para la carga térmica de la sala? ¿El emplazamiento requiere un funcionamiento con bajo nivel de ruido debido a la ocupación situada encima o junto a la sala del transformador? ¿Será posible realizar futuras sustituciones e inspecciones sin una demolición importante?

Estas preguntas parecen básicas, pero normalmente son las que separan una instalación limpia de un proyecto que acaba enfrentándose a órdenes de cambio en el emplazamiento.

En otras palabras, el diseño compacto es más importante allí donde la limitación de espacio interactúa al mismo tiempo con el acceso, el calor, la seguridad y la facilidad de mantenimiento. Ese es el verdadero punto de decisión para un diseño compacto de transformador seco tipo SCB13. Si el transformador resuelve conjuntamente esas limitaciones, justifica su elección. Si únicamente ahorra superficie en el plano, el equipo del proyecto debería seguir buscando.
