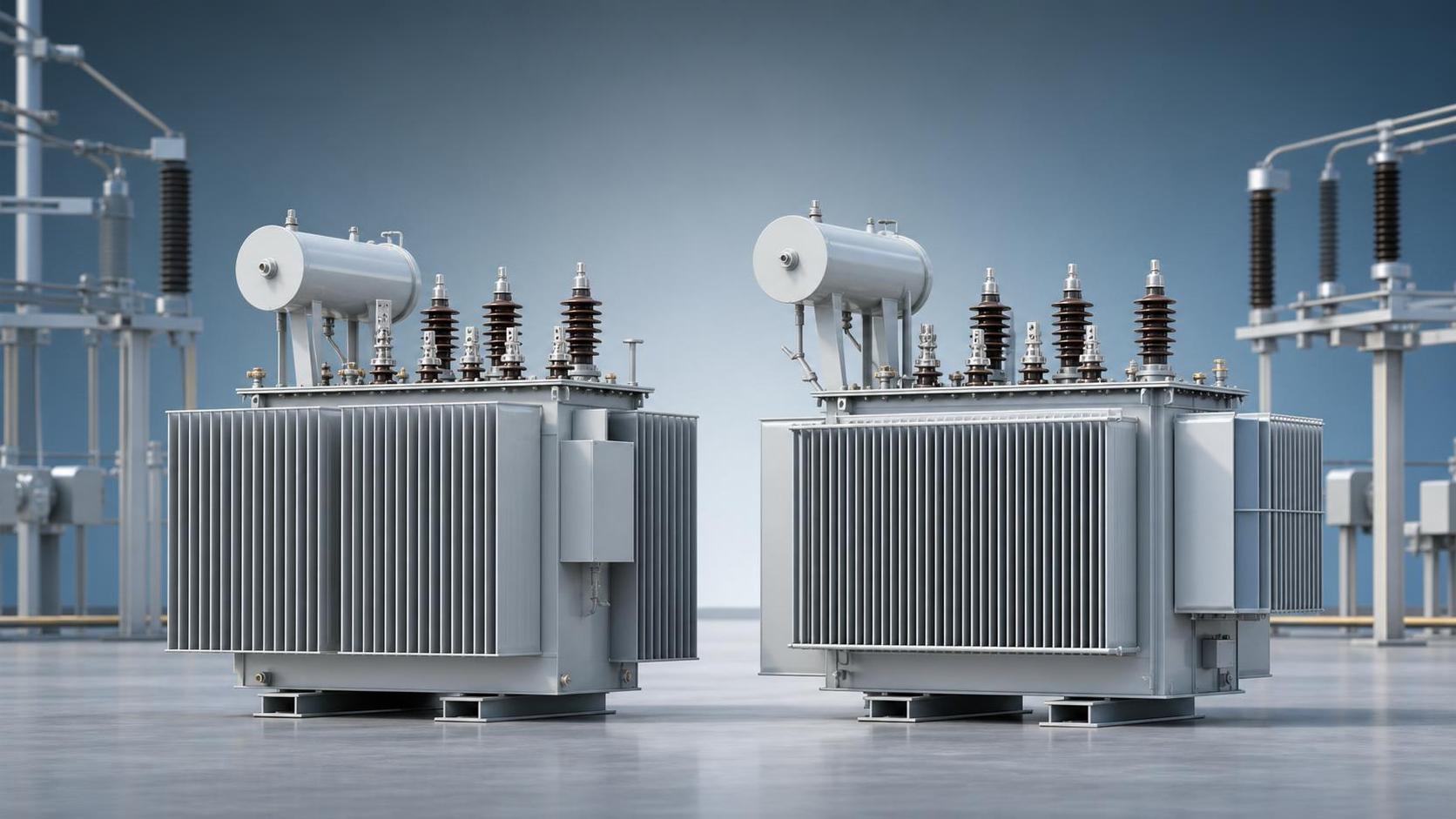

Transformador S20 vs S22: ¿qué cambió en eficiencia y pérdidas?

Para los evaluadores técnicos que comparan equipos modernos de distribución, comprender en qué se diferencia un transformador S20 de un modelo S22 es esencial para equilibrar la eficiencia, las pérdidas en vacío, las pérdidas en carga y el costo del ciclo de vida.

Este artículo examina los principales cambios de rendimiento entre ambas series, ayudándole a evaluar qué opción se ajusta mejor a los estándares actuales de ahorro de energía, a las exigencias operativas y a los requisitos de fiabilidad de la red a largo plazo.

Por qué el transformador S20 se convirtió en una opción de referencia

El transformador S20 es ampliamente considerado una mejora significativa en eficiencia frente a series anteriores de bajas pérdidas.

Su principal valor proviene de una menor pérdida en vacío, un mejor diseño del circuito magnético y una economía de operación mejorada.

En la selección práctica de equipos, el transformador S20 suele ajustarse a proyectos que necesitan un ahorro energético creíble sin elevar demasiado la inversión.

Por eso, muchas empresas de servicios públicos, instalaciones industriales y centros comerciales lo toman como una referencia equilibrada.

Jiangsu Shengda Power Equipment Co., Ltd. fabrica series de transformadores de bajas pérdidas que incluyen los modelos S11, S13, S15, S20 y S22.

Su sistema de producción sigue un estricto control de calidad y normas internacionales, lo que respalda un rendimiento constante del producto en aplicaciones de 10KV y 35KV.

Qué cambió del S20 al S22

Desde el punto de vista de la selección, el paso de S20 a S22 no es solo un cambio estético.

La señal más visible es un control más estricto de las pérdidas de energía en condiciones de operación modernas.

Un diseño S22 suele buscar reducir aún más la pérdida en vacío que un transformador S20.

Según el fabricante, la pérdida en carga también puede optimizarse mediante la disposición de los conductores, los materiales del núcleo y el refinamiento del proceso.

Esto es importante porque la pérdida en vacío se produce de forma continua, incluso cuando el transformador está ligeramente cargado.

En activos que abastecen escuelas, zonas residenciales, hospitales y sistemas municipales, esa pérdida base puede dominar el desperdicio energético anual.

Por eso, al comparar las opciones de transformador S20 y S22, el mayor cambio suele ser una mejor eficiencia del ciclo de vida, no solo un nuevo nombre de modelo.

Eficiencia y pérdidas: los verdaderos puntos de comparación

Una evaluación útil debe separar la pérdida en vacío de la pérdida en carga.

• La pérdida en vacío refleja el rendimiento del núcleo y está presente siempre que la unidad está energizada.
• La pérdida en carga depende de la carga real y está vinculada a la resistencia del conductor y a la estructura del bobinado.
• La pérdida total anual depende de ambos valores y del perfil de carga del sitio.

Si un transformador permanece largos periodos por debajo del 50% de carga, una menor pérdida en vacío suele tener un mayor impacto financiero.

Si la carga se mantiene alta durante la mayor parte del día, la pérdida en carga pasa a ser más importante.

Por eso, una comparación directa de precio entre un transformador S20 y una unidad S22 puede llevar a una decisión equivocada.

Cómo decidir qué modelo se ajusta al proyecto

Una buena decisión comienza con datos de operación, no con descripciones de catálogo.

1. Verifique el tiempo anual de energización y los rangos de carga habituales.
2. Estime el coste de la electricidad durante la vida útil del equipo.
3. Compare los valores de pérdida bajo la misma base de potencia nominal e impedancia.
4. Revise el ruido, el margen térmico, la resistencia al cortocircuito y el entorno de mantenimiento.

En entornos comerciales reales, el transformador S20 sigue siendo práctico cuando la presión presupuestaria es alta y los objetivos de eficiencia son moderados.

El S22 resulta más atractivo cuando la reducción de carbono, el cumplimiento de eficiencia o la operación continua impulsan el proyecto.

Esto también significa que la mejor opción depende más del perfil de uso que de la secuencia de nombres.

Cuándo entran en la discusión las alternativas de tipo seco

En algunos proyectos que comparan transformadores S20 y unidades S22 también se considera equipo de tipo seco para ubicaciones interiores o sensibles al fuego.

En esos casos, el entorno de aplicación puede pesar más que una comparación estrecha de pérdidas.

Por ejemplo,Non-Encapsulated Dry-Type Transformer se utiliza a menudo en aeropuertos, hospitales, metros, centros comerciales y zonas residenciales densas.

Estos diseños pueden ofrecer retardancia a la llama, baja emisión de humo, gran capacidad de sobrecarga y un servicio fiable en entornos húmedos o contaminados.

Para sistemas de distribución interiores con requisitos estrictos de protección contra incendios, esto puede cambiar por completo el marco de evaluación.

Riesgos comunes al comparar un transformador S20 y S22

• Comparar distintas capacidades nominales y considerarlo como un resultado de eficiencia.
• Ignorar la curva de carga del sitio y centrarse solo en el precio de compra.
• Asumir que una menor pérdida en vacío es automáticamente mejor para todos los ciclos de trabajo.
• Pasar por alto restricciones de instalación como normativa contra incendios, humedad y ventilación interior.
• Usar supuestos genéricos en lugar de datos verificados del fabricante y cumplimiento de normas.

Una revisión disciplinada siempre debe vincular las pérdidas del transformador con el valor operativo real.

Conclusión de selección final

El transformador S20 sigue teniendo sentido para muchos proyectos de distribución equilibrados.

La opción S22 suele justificarse cuando unas pérdidas más bajas generan ahorros medibles durante largas horas de servicio.

Así que la verdadera pregunta no es si S22 es más nuevo.

La cuestión es si la mejora adicional de eficiencia cambia el costo total de propiedad en su escenario operativo.

Si compara el transformador S20 y el S22 con la misma potencia nominal, datos reales de carga y necesidades de cumplimiento, la elección correcta resulta mucho más clara.
