Una clasificación de comportamiento frente al fuego F1 significa que un transformador de tipo seco cumple los requisitos aplicables de la norma IEC 60076-11 sobre inflamabilidad limitada en las condiciones de ensayo especificadas. No significa que el transformador sea ignífugo. Al evaluar un transformador retardante de llama para una sala eléctrica interior, la cuestión práctica es si la clasificación está respaldada por un informe de ensayo pertinente, no si el folleto incluye la palabra «F1».

Esta distinción es importante al aprobar equipos cerca de zonas ocupadas, rutas de evacuación u otros servicios críticos. Una clasificación sin respaldo puede dejar una laguna en la evaluación del riesgo de incendio; una clasificación genuina también puede utilizarse incorrectamente si se interpreta como permiso para eliminar medidas de ventilación, detección, separación o protección eléctrica.

F1 describe el comportamiento frente al fuego, no la resistencia al fuego

La norma IEC 60076-11 abarca los transformadores de potencia de tipo seco e incluye clasificaciones de comportamiento frente al fuego. F1 se aplica a los transformadores que deben tener una inflamabilidad limitada. La clasificación también contempla la minimización de la emisión de sustancias tóxicas y humo opaco. Estos objetivos se refieren al comportamiento del transformador cuando se expone a las condiciones de incendio prescritas.

F1 no es una clasificación de duración de resistencia al fuego. No establece durante cuánto tiempo seguirá funcionando un transformador en caso de incendio en un edificio ni dota al equipo de una envolvente con clasificación de resistencia al fuego. Un transformador con esta clasificación no debe describirse como capaz de resistir el fuego indefinidamente ni de seguir suministrando energía durante un incendio.

La distinción entre F0 y F1 resulta útil al revisar las especificaciones. F0 no impone los requisitos especiales de comportamiento frente al fuego asociados a F1. Sin embargo, la designación F0 por sí sola no constituye una evaluación completa de la seguridad de la instalación: también importan la disposición del edificio, la construcción del equipo y los sistemas de protección.

Lea el informe de ensayo antes de aceptar la etiqueta

Un problema frecuente al revisar la documentación es recibir una declaración F1 junto con resultados de ensayos eléctricos rutinarios. Estos resultados pueden acreditar la resistencia de los devanados, las pérdidas, el rendimiento del aislamiento u otros controles de producción, pero no sustituyen los ensayos de comportamiento frente al fuego. Las pruebas deben abordar directamente la clasificación declarada.

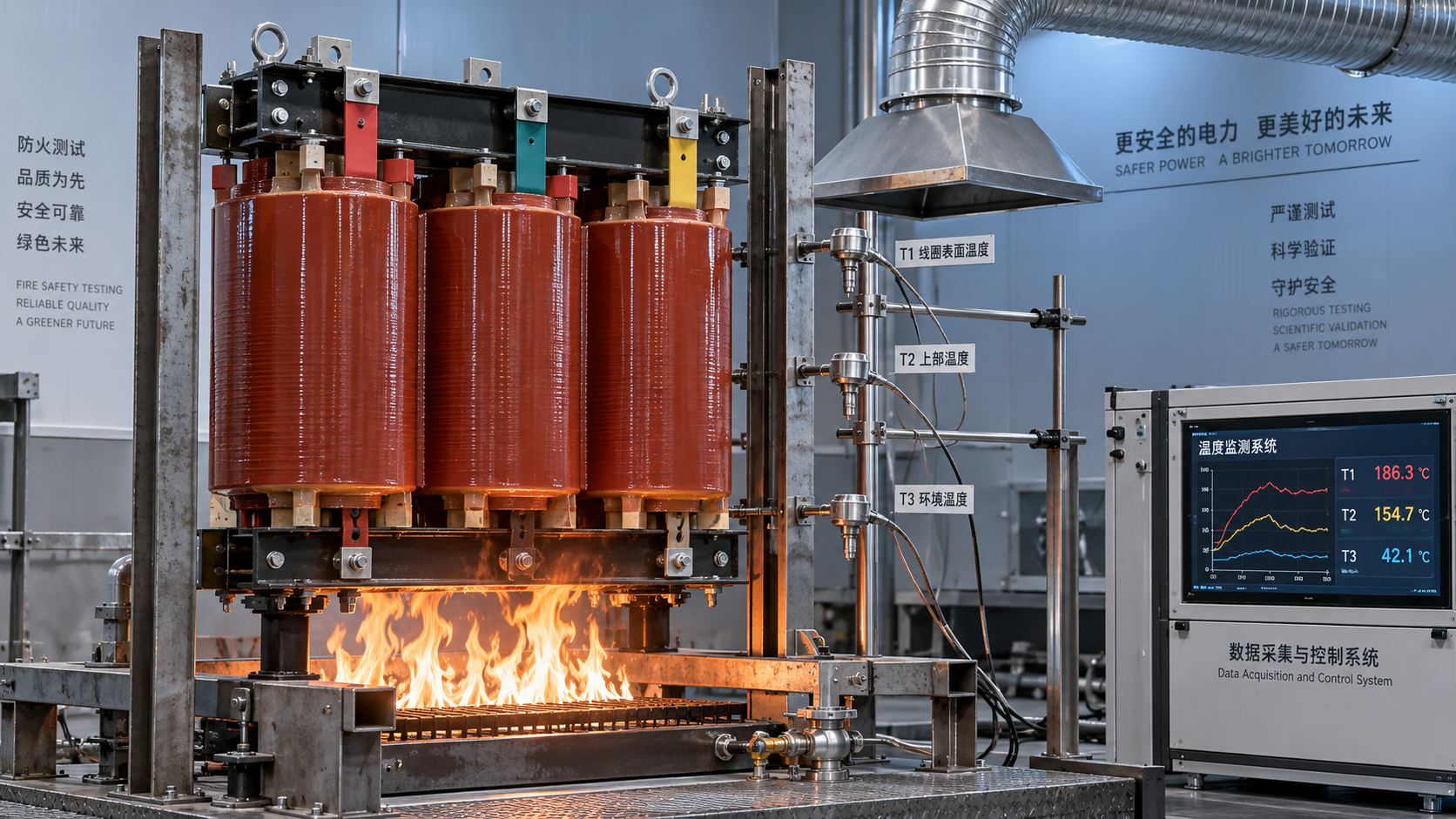

El ensayo de fuego prescrito utiliza un objeto de ensayo representativo del transformador, sometido a condiciones definidas de ignición y calentamiento. Su propósito es evaluar el comportamiento en condiciones controladas, incluido el desarrollo y la extinción de la combustión y el rendimiento relacionado con el humo. No reproduce todos los posibles incendios en salas eléctricas.

Solicite la edición aplicable de la norma y el informe completo, incluida la identificación de la muestra, la disposición del ensayo, los resultados medidos, los criterios de aceptación y la conclusión. Un certificado o resumen puede ayudar a identificar la declaración, pero quizá no contenga información suficiente para demostrar que el diseño ofertado está cubierto.

No interprete un resultado favorable relacionado con el humo como prueba de que se hayan medido individualmente todos los gases tóxicos posibles. Compruebe qué registra realmente el informe y cómo aborda las emisiones nocivas la edición aplicable de la norma. Si el proyecto requiere pruebas adicionales sobre emisiones, especifíquelas por separado en lugar de dar por supuesto que la designación F1 las incluye.

¿Coincide el diseño ensayado con el transformador suministrado?

La cuestión de trazabilidad más importante es si el informe se aplica al transformador ofertado. Un informe de comportamiento frente al fuego puede referirse a una muestra de ensayo representativa, y no a todas las unidades de producción. Por ello, es esencial establecer la relación entre la construcción ensayada y el diseño suministrado.

Revise los siguientes puntos con el proveedor:

• Identificación: ¿El informe, la oferta técnica y los planos identifican la misma familia de diseños, y explican la relación entre la muestra y el modelo suministrado?
• Sistema de aislamiento: ¿La resina, las cargas, los refuerzos y otros materiales combustibles pertinentes son coherentes con la construcción ensayada?
• Construcción: ¿Han cambiado la geometría de los devanados, las cantidades de aislamiento u otras características relevantes para el comportamiento frente al fuego?
• Alcance: Si la clasificación ofertada difiere de la de la muestra ensayada, ¿qué fundamento documentado respalda la aplicabilidad declarada?
• Credibilidad del informe: ¿Se puede identificar el laboratorio emisor y su competencia o acreditación satisface los requisitos del proyecto?

Un prefijo de modelo compartido o una apariencia similar no constituyen pruebas suficientes. Tampoco lo es afirmar que se utiliza la misma resina. La formulación del material, los controles de fabricación y la construcción completa ensayada pueden afectar al comportamiento frente al fuego.

Si la relación no está clara, solicite una explicación por escrito sobre la aplicabilidad, respaldada por registros técnicos. No extrapole por cuenta propia un informe a capacidades o construcciones diferentes solo porque pertenezcan a la misma serie de catálogo.

Mantenga separados los certificados de materiales, transformadores y edificios

Un certificado de inflamabilidad de la resina puede respaldar la selección del material, pero responde a una cuestión más limitada que un ensayo de comportamiento frente al fuego del transformador. Del mismo modo, la certificación ISO 9001 se refiere a un sistema de gestión de la calidad; no certifica que un transformador concreto tenga clasificación F1.

Las clasificaciones ambientales y climáticas también tienen propósitos distintos. Se refieren a exposiciones ambientales especificadas y a condiciones climáticas de servicio, no al mismo rendimiento que la clase de comportamiento frente al fuego. Trate cada designación como un requisito independiente con sus propias pruebas de respaldo.

En una instalación interior, la revisión de seguridad debe seguir considerando las rutas de los cables, los materiales combustibles adyacentes, la ventilación, el acceso para la intervención de emergencia y las consecuencias de que el humo penetre en espacios ocupados. F1 no resuelve estas cuestiones relativas al edificio.

Los fallos eléctricos siguen siendo posibles incluso cuando el aislamiento tiene inflamabilidad limitada. La coordinación de protecciones, la monitorización de la temperatura, la carga correcta y el mantenimiento abordan los riesgos de ignición y sobrecalentamiento que la clasificación por sí sola no puede prevenir.

Una opción sumergida en aceite requiere una evaluación diferente

La clasificación F1 de IEC 60076-11 pertenece al marco de los transformadores de tipo seco. No debe atribuirse a equipos sumergidos en aceite porque se describan como eficientes, silenciosos o adecuados para un emplazamiento determinado.

Por ejemplo, laSerie S22 de transformadores de potencia sumergidos en aceite se presenta como una gama de ahorro energético con una construcción optimizada del núcleo y las bobinas, menores pérdidas en vacío y características de reducción del ruido. La información del producto suministrado indica GB20052-2020 y JB/T10088-2016. Estas referencias y características de rendimiento no acreditan una clasificación F1.

Si se considera un diseño sumergido en aceite en lugar de una unidad de tipo seco, evalúe por separado, según sus propios méritos, el líquido aislante, las medidas de contención, la separación contra incendios y los requisitos de instalación. Si la especificación exige explícitamente F1 conforme a IEC 60076-11, el cambio de tecnología requiere una revisión técnica documentada; no se deben considerar equivalentes ambas opciones.

Convierta el requisito en una decisión de aprobación

Un requisito de adquisición debe indicar la tecnología del transformador, la clase de comportamiento frente al fuego requerida, la edición aplicable de IEC 60076-11 y las pruebas necesarias antes de la aprobación. Evite expresiones como «transformador ignífugo», que prometen más de lo que demuestra la clasificación.

Un requisito práctico sería: «Suministrar un transformador de tipo seco con clasificación F1 de comportamiento frente al fuego conforme a la edición especificada de IEC 60076-11, respaldada por el informe de ensayo pertinente y documentación que confirme su aplicabilidad al diseño ofertado». Añada los requisitos específicos del proyecto relativos a la competencia del laboratorio, la aceptación de documentos o la notificación de cambios de diseño.

1. Confirme que el equipo ofertado está dentro del ámbito de aplicación de la norma pertinente.
2. Verifique la conclusión de clasificación del informe frente a los resultados registrados y los criterios de aceptación.
3. Resuelva las diferencias entre la muestra ensayada y la construcción ofertada antes de autorizar su suministro.
4. Conserve las pruebas aceptadas junto con los registros del equipo y establezca cómo se revisarán los cambios de diseño pertinentes.

Si faltan páginas, la identificación de la muestra no es clara o no se justifica la cobertura del diseño, la declaración F1 debe considerarse no verificada hasta que se resuelvan estas cuestiones. Incluso después de aceptar la clasificación, la aprobación de la instalación sigue siendo una decisión independiente basada en el diseño eléctrico, la estrategia de protección contra incendios y los requisitos locales aplicables.
