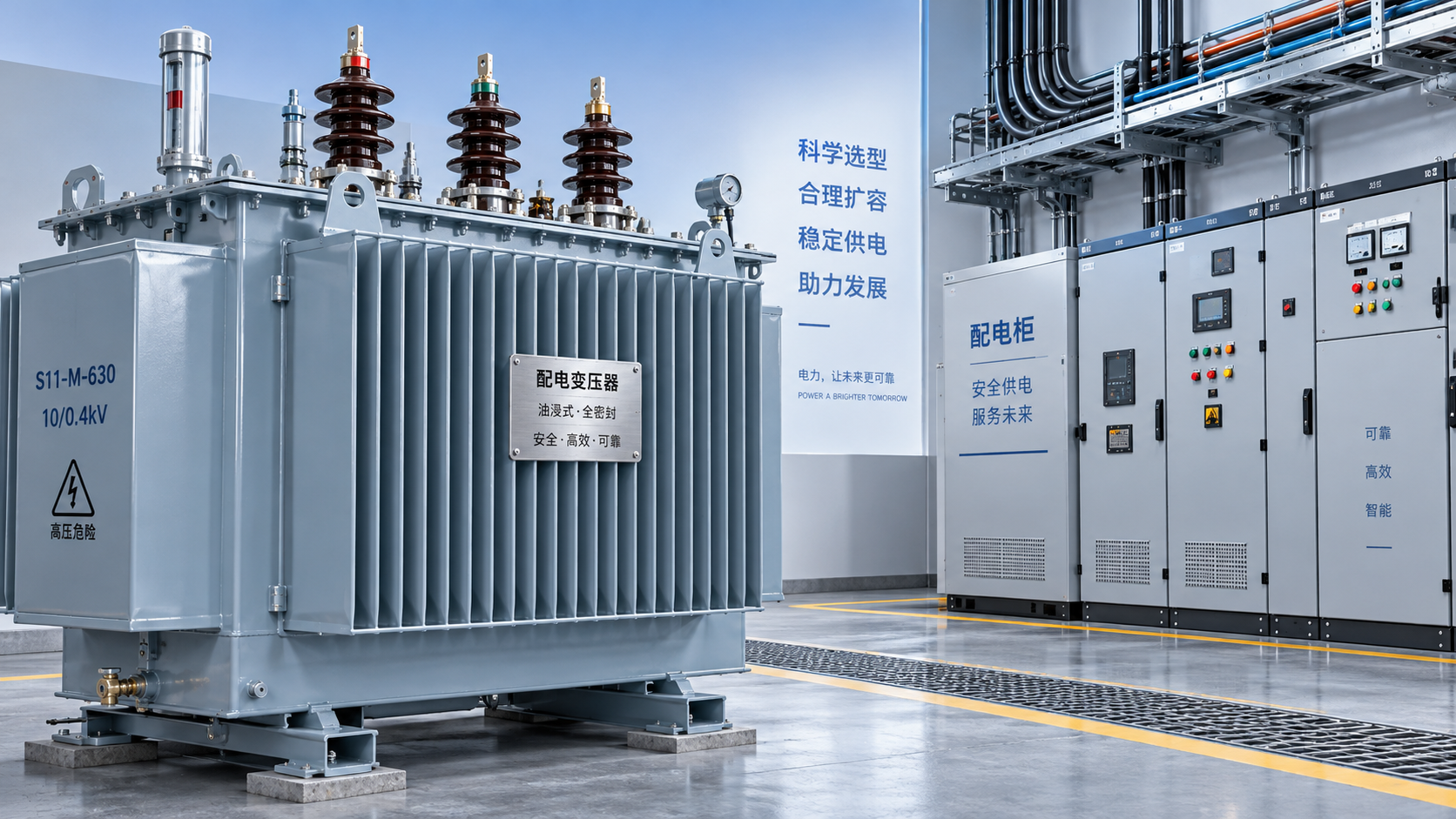

¿Qué capacidad de reserva debe tener un transformador de distribución para absorber el crecimiento de la carga sin añadir costes de capital innecesarios ni pérdidas en vacío? Una reserva del 15–25 % por encima de la demanda máxima calculada puede ser un punto de partida útil para la planificación, pero no es una regla de diseño universal. La potencia nominal adecuada depende de la diversidad de carga, el factor de potencia, los armónicos, las condiciones ambientales, los planes de expansión y las consecuencias de una interrupción del suministro.

Para los evaluadores técnicos, la verdadera cuestión no es simplemente cuánta capacidad sin utilizar se debe comprar. Se trata de cuánta capacidad utilizable quedará en las condiciones reales de funcionamiento del transformador y de si esa reserva justifica su coste durante toda la vida útil.

Defina la «capacidad de reserva» antes de comparar potencias nominales

Dos porcentajes de uso común describen conceptos distintos. El margen sobre la demanda se calcula con respecto a la carga; la capacidad no utilizada se calcula con respecto a la potencia nominal del transformador.

• Margen de dimensionamiento: (potencia nominal del transformador − demanda) ÷ demanda.
• Capacidad no utilizada: (potencia nominal del transformador − demanda) ÷ potencia nominal del transformador.

Un transformador de 1.000 kVA que suministra 800 kVA tiene un margen de dimensionamiento del 25 % sobre la demanda, pero solo tiene sin utilizar el 20 % de su capacidad nominal. Confundir estas definiciones puede hacer que propuestas que, por lo demás, son razonables parezcan incoherentes.

Indique explícitamente la base de cálculo en la especificación. Por ejemplo: «Proporcionar una capacidad de al menos un 20 % por encima de la demanda máxima coincidente prevista, una vez consideradas las reducciones de capacidad debidas a las condiciones del emplazamiento». Esta redacción es más útil que «prever un 20 % de reserva».

Determine la carga que realmente tendrá que soportar el transformador

Parta de la demanda máxima coincidente, no de la suma de las potencias indicadas en las placas de los equipos. En una fábrica, es poco frecuente que los compresores, los calentadores de proceso, la ventilación y la maquinaria de producción alcancen su demanda máxima al mismo tiempo. Sin embargo, la diversidad supuesta debe reflejar los horarios de funcionamiento y no una estimación optimista.

En una instalación existente, revise los datos del medidor de intervalos correspondientes a ciclos de producción y estaciones representativos. Compruebe si las paradas, una producción inusualmente baja o la falta de cargas estacionales han subestimado el máximo registrado. Para una instalación nueva, prepare un cuadro de cargas que indique la demanda en funcionamiento, el factor de potencia, el ciclo de servicio y las condiciones de funcionamiento simultáneo plausibles.

Cuando la distorsión armónica sea limitada, la potencia aparente puede estimarse así:

Demanda en kVA = demanda en kW ÷ factor de potencia

Por lo tanto, una carga máxima coincidente de 450 kW con un factor de potencia de 0,90 representa aproximadamente 500 kVA. Para cargas no lineales, utilice el factor de potencia verdadero o la potencia aparente medida, en lugar de basarse únicamente en el factor de potencia de desplazamiento.

El arranque de motores requiere una comprobación aparte. Un transformador puede tener suficiente capacidad continua y, aun así, provocar caídas de tensión inaceptables durante el arranque de un motor grande. La impedancia del transformador, la robustez de la red aguas arriba, el método de arranque y las demás cargas conectadas influyen en el resultado. Un porcentaje genérico de capacidad de reserva no sustituye a esta evaluación.

Convierta una reserva de planificación en una potencia nominal justificable

Un proceso práctico de dimensionamiento separa el crecimiento previsto de la reserva operativa:

1. Calcule la demanda máxima coincidente actual en kVA.
2. Añada la demanda de expansión justificada para el horizonte de planificación elegido.
3. Aplique una reserva operativa adecuada a la incertidumbre y a los requisitos de servicio.
4. Verifique la capacidad utilizable en las condiciones del emplazamiento.
5. Seleccione una potencia nominal normalizada y compruebe el comportamiento de la tensión, las protecciones y las pérdidas.

Mantener separados estos pasos evita contabilizar dos veces la misma demanda. Si la previsión ya incluye una reserva generosa para la expansión incierta, añadir otro porcentaje elevado de «crecimiento futuro» puede aumentar la potencia nominal sin mejorar la decisión.

Ejemplo práctico de selección

Considere una instalación con una demanda máxima de 450 kW y un factor de potencia de 0,90. Se prevé que la expansión planificada aumente la demanda de potencia aparente coincidente en un 15 %. A continuación, el evaluador aplica una reserva operativa independiente del 20 %.

El transformador de 800 kVA funcionaría aproximadamente al 72 % de su potencia nominal durante el máximo previsto, antes de cualquier ajuste de capacidad relacionado con el emplazamiento. La reserva resultante supera la asignación inicial del 20 % porque las potencias nominales se ofrecen en valores discretos, no seleccionables de forma continua.

Supongamos ahora que la evaluación del fabricante determina que, en esta instalación, solo puede utilizarse el 85 % de la capacidad indicada en la placa. La unidad de 800 kVA proporcionaría 680 kVA de capacidad utilizable, por debajo del requisito de planificación de 690 kVA. En ese caso, habría que evaluar una potencia nominal superior, una ventilación mejorada u otro cambio de ingeniería. El valor del 85 % es ilustrativo, no un factor de reducción normalizado.

Cuándo es necesario revisar la reserva inicial del 15–25 %

Calor, altitud y condiciones de la envolvente

Las temperaturas ambiente elevadas, el flujo de aire restringido, la altitud y las fuentes de calor cercanas pueden reducir la capacidad térmica. La temperatura alrededor del transformador instalado es más importante que el promedio meteorológico regional. Las subestaciones compactas y las salas interiores requieren especial atención a la ventilación y la evacuación del calor.

Confirme las condiciones de servicio especificadas y solicite al fabricante una evaluación térmica cuando las condiciones difieran de las utilizadas como base para la potencia nominal. IEC 60076-7 ofrece directrices de carga para transformadores sumergidos en aceite mineral, mientras que IEC 60076-12 aborda los transformadores de tipo seco. Aplique las normas contractuales pertinentes y los requisitos vigentes del proyecto, en lugar de suponer que todas las potencias nominales publicadas son intercambiables.

Armónicos y carga desequilibrada entre fases

Los variadores de velocidad, los equipos UPS, los rectificadores y otras cargas no lineales pueden aumentar las pérdidas por corrientes parásitas en los devanados y las pérdidas dispersas. Por lo tanto, dos instalaciones que consuman los mismos kVA pueden imponer esfuerzos térmicos distintos.

Proporcione al fabricante el espectro armónico previsto o mediciones representativas. Una unidad convencional de mayor tamaño no equivale automáticamente a un transformador evaluado para funcionar con una elevada presencia de armónicos. Compruebe también las corrientes de fase: una demanda trifásica total aceptable puede ocultar la sobrecarga de una fase.

Incertidumbre de expansión y servicio crítico

Es más fácil justificar una expansión documentada que una expectativa indefinida de que «la instalación crecerá». Identifique los equipos, su probable fecha de instalación y su contribución a la demanda simultánea. Si el crecimiento sigue siendo incierto, compare una expansión por etapas con la compra inmediata de toda la capacidad prevista.

Las instalaciones críticas pueden necesitar algo más que kVA de reserva. Los transformadores redundantes, las barras seccionadas, los sistemas de transferencia automática o la desconexión de cargas pueden abordar escenarios de fallo que un único transformador sobredimensionado no puede resolver. La reserva de capacidad y la redundancia del suministro son decisiones de diseño distintas.

Compare las pérdidas durante toda la vida útil, no solo el porcentaje de carga

El sobredimensionamiento no mejora automáticamente la eficiencia. Las pérdidas en vacío se producen siempre que el transformador está energizado, incluso cuando la demanda es baja. Por lo general, las pérdidas en carga aumentan aproximadamente con el cuadrado de la corriente de carga, sujeto a los efectos de la temperatura y los armónicos.

Para una comparación preliminar basada en los datos del fabricante:

Energía anual de pérdidas ≈ P₀ × horas energizado + Σ[P_k × fracción de carga² × horas del intervalo]

P₀ representa las pérdidas en vacío y P_k, las pérdidas a plena carga nominal, expresadas en kW. Utilice un perfil de carga representativo; un único promedio anual puede ocultar máximos breves y períodos prolongados con poca carga. Incluya en la comparación el coste de compra, las limitaciones de instalación, los precios de la energía y el nivel de utilización previsto.

Para una instalación con transformador sumergido en aceite, el transformador de potencia sumergido en aceite de la serie S11 de Jiangsu Shengda Power Equipment Co., Ltd. ofrece potencias nominales de 30 a 2.500 kVA. Su núcleo especificado de chapa de acero al silicio, sus devanados de cobre libre de oxígeno y su construcción con tanque corrugado totalmente sellado son aspectos pertinentes para evaluar las pérdidas y el mantenimiento. El diseño sellado limita el contacto entre el aceite aislante y el aire; no elimina la necesidad de inspecciones externas periódicas ni de comprobaciones del estado del equipo.

Al comparar potencias nominales candidatas, solicite los datos específicos de cada modelo sobre pérdidas en vacío, pérdidas en carga, impedancia y aumento de temperatura, así como la documentación de ensayo aplicable. No deduzca la capacidad para soportar armónicos ni un nivel de eficiencia concreto únicamente a partir de la designación de la serie.

La selección debe explicar el motivo de la reserva

Una selección justificable de un transformador de distribución documenta la demanda actual, el crecimiento previsto, la definición de la reserva, las limitaciones del emplazamiento y la potencia nominal normalizada elegida. También confirma el comportamiento durante el arranque de motores, los niveles de cortocircuito, la coordinación de las protecciones y el efecto económico de las pérdidas.

Utilice una reserva del 15–25 % por encima de la demanda máxima calculada como supuesto inicial, no como respuesta garantizada. Cuando las condiciones se conocen bien y el crecimiento es limitado, puede justificarse una reserva menor. Si las limitaciones térmicas, la expansión incierta o la dificultad de sustitución hacen costoso un dimensionamiento insuficiente, puede ser adecuada una reserva mayor. La mejor opción es la potencia nominal cuya capacidad utilizable y coste durante toda la vida útil se ajustan a la instalación, con cada margen vinculado a un requisito real.
