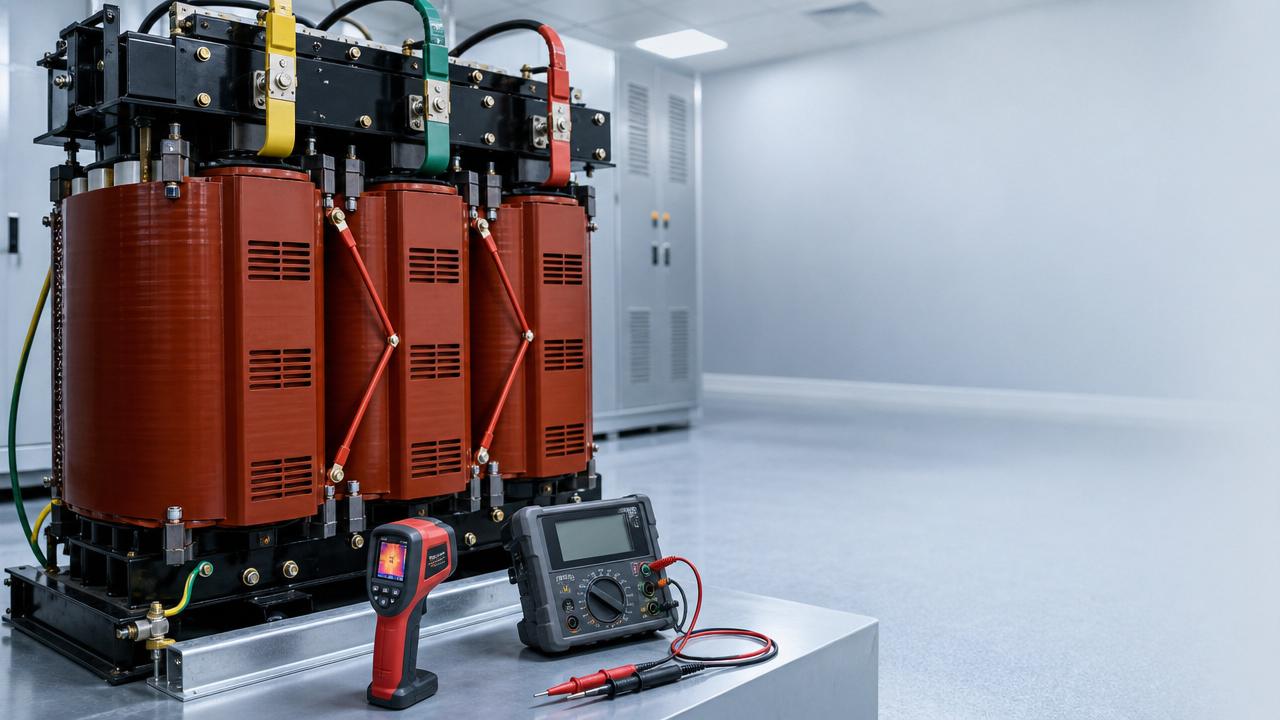

Lista de verificación de mantenimiento preventivo para prolongar la vida útil de los transformadores de tipo seco

Prolongar la vida útil de los transformadores de tipo seco comienza con una lista de verificación de mantenimiento preventivo disciplinada que identifica los riesgos antes de que se conviertan en fallas costosas.

Desde la inspección hasta las pruebas de aislamiento, cada paso de mantenimiento mejora la fiabilidad, la seguridad, y la eficiencia energética en sistemas críticos de distribución eléctrica.

Para transformadores de tipo seco de 10KV y 35KV, el mantenimiento estructurado también reduce el tiempo de inactividad y protege la inversión a largo plazo en infraestructura eléctrica.

Comprensión básica del mantenimiento de transformadores de tipo seco

Un transformador de tipo seco utiliza aire, resina, o aislamiento sólido en lugar de aceite líquido para la refrigeración y el aislamiento eléctrico.

Su estructura cerrada o ventilada lo hace adecuado para aplicaciones eléctricas interiores, comerciales, industriales, y sensibles al fuego.

El mantenimiento preventivo se centra en el control térmico, el estado del aislamiento, la integridad mecánica, la limpieza, y la estabilidad de la carga eléctrica.

El objetivo no es solo reparar fallas, sino detectar de forma temprana el envejecimiento, la contaminación, la vibración, y las condiciones de sobrecarga.

Objetivos principales de mantenimiento

• Mantener la temperatura del devanado dentro de los límites nominales.
• Mantener la resistencia de aislamiento y la rigidez dieléctrica.
• Evitar la acumulación de polvo, humedad, y partículas corrosivas.
• Verificar el equilibrio de carga entre fases.
• Detectar de forma temprana ruidos, olores, vibraciones, o decoloraciones anormales.

Preocupaciones actuales de la industria en la operación de transformadores

Las instalaciones modernas dependen de una calidad de energía estable, mientras que las cargas eléctricas son cada vez más variables y complejas.

La vida útil de los transformadores de tipo seco suele acortarse por el calor, la mala ventilación, la distorsión armónica, el polvo, y los intervalos de mantenimiento irregulares.

La eficiencia energética también es una preocupación importante, especialmente cuando los transformadores funcionan continuamente con carga parcial o fluctuante.

Lista de verificación de mantenimiento preventivo por área de inspección

Una lista de verificación de mantenimiento preventivo fiable debe combinar inspecciones visuales, pruebas con instrumentos, revisión ambiental, y comparación de datos operativos.

La lista de verificación debe coincidir con la potencia nominal del transformador, el entorno de instalación, el perfil de carga, y las normas aplicables.

1. Inspección visual y mecánica

• Compruebe los paneles de la envolvente, puertas, cerraduras, y aberturas de ventilación.
• Busque grietas, quemaduras, decoloración, o daños en la superficie de resina.
• Inspeccione terminales, conexiones de barras, puntos de puesta a tierra, y soportes de cables.
• Confirme que los pernos, abrazaderas, y piezas de montaje permanezcan apretados.
• Registre ruidos, vibraciones, olores, o superficies calientes inusuales.

2. Revisión de temperatura y ventilación

La temperatura es uno de los indicadores más importantes de la vida útil del transformador de tipo seco y de la velocidad de envejecimiento del aislamiento.

• Verifique las lecturas del controlador de temperatura y los ajustes de alarma.
• Inspeccione ventiladores, trayectorias de flujo de aire, rejillas, y filtros de polvo.
• Utilice escaneo infrarrojo para localizar puntos calientes.
• Compare la temperatura ambiente con los supuestos de diseño.
• Retire obstrucciones alrededor de la envolvente del transformador.

3. Pruebas eléctricas y comprobaciones del estado de carga

Las pruebas eléctricas ayudan a confirmar si el transformador sigue siendo seguro para operar de forma continua bajo condiciones de carga reales.

• Mida la resistencia de aislamiento entre devanados y tierra.
• Compruebe la resistencia del devanado y compare la desviación entre fases.
• Revise la relación de tensión, la polaridad, y la posición de toma.
• Monitoree la corriente de fase, el índice de carga, y el contenido armónico.
• Confirme que los relés de protección, alarmas, y disparos por temperatura funcionen correctamente.

4. Limpieza y control ambiental

El polvo y la humedad pueden reducir la disipación de calor y crear trayectorias de fuga superficial en las superficies de aislamiento.

• Limpie cuidadosamente devanados, superficies del núcleo, ventilaciones, e aisladores.
• Utilice aire comprimido seco o equipos de aspiración aprobados.
• Evite disolventes que puedan dañar la resina o los recubrimientos aislantes.
• Controle la humedad en instalaciones de sótanos, túneles, y zonas costeras.
• Mantenga los gases corrosivos y las partículas conductoras alejados de la unidad.

Valor empresarial de un plan de mantenimiento estructurado

Un plan de mantenimiento estructurado transforma la operación del transformador de una reparación reactiva en una gestión medible de activos.

Respalda una operación más segura, menos paradas de emergencia, menor desperdicio de energía, y costos de ciclo de vida más predecibles.

Los registros de mantenimiento también ayudan a evaluar si el equipo está correctamente dimensionado para cargas cambiantes de producción o de edificios.

Jiangsu Shengda Power Equipment Co., Ltd. respalda este enfoque de ciclo de vida mediante sistemas de I&D, producción, ventas, e inspección de calidad de transformadores.

Su gama de productos incluye transformadores de tipo seco, transformadores de potencia de bajas pérdidas, subestaciones compactas, transformadores de aleación amorfa, y unidades con cambiador de tomas bajo carga.

Para aplicaciones sumergidas en aceite que requieren alta eficiencia energética, elTransformadores de potencia sumergidos en aceite de la serie S22 ofrece un punto adicional de comparación del ciclo de vida.

La serie S22 utiliza un diseño optimizado de núcleo y bobina para reducir las pérdidas en vacío y el ruido conforme a GB20052-2020 y JB/T10088-2016.

Escenarios de aplicación típicos y prioridades de mantenimiento

Las diferentes aplicaciones de transformadores de tipo seco requieren distintos énfasis de inspección porque el comportamiento de carga y la exposición ambiental varían significativamente.

Frecuencia de mantenimiento recomendada

La frecuencia de mantenimiento debe reflejar las condiciones reales de operación en lugar de basarse únicamente en un calendario fijo.

Alta temperatura, polvo, humedad, sobrecarga, o servicio crítico deben acortar los intervalos de inspección.

• Diariamente: compruebe la pantalla de temperatura, el estado de carga, las alarmas, y los sonidos anormales.
• Mensualmente: inspeccione la ventilación, la acumulación de polvo, el estado de la envolvente, y la puesta a tierra.
• Trimestralmente: realice escaneo infrarrojo y revise los datos de equilibrio de carga.
• Anualmente: complete las comprobaciones de resistencia de aislamiento, resistencia de devanados, relés, y protección.
• Después de eventos: inspeccione inmediatamente después de sobrecarga, inundación, cortocircuito, o vibración severa.

Notas prácticas para un mantenimiento más seguro

Todo mantenimiento de transformadores debe seguir procedimientos de bloqueo, etiquetado, puesta a tierra, y descarga antes del contacto físico.

Los instrumentos de prueba deben estar calibrados, y los valores de prueba deben compararse con registros anteriores.

Una sola lectura anormal puede no demostrar una falla, pero las tendencias repetidas suelen revelar deterioro oculto.

Cuando la resistencia de aislamiento disminuye, combine la revisión de humedad, el historial de limpieza, y los datos de temperatura antes de decidir la acción correctiva.

Si el transformador funciona repetidamente cerca de la capacidad nominal, debe evaluarse la expansión de carga o la actualización del equipo.

Guía de acción para prolongar la vida útil

Comience creando un archivo de mantenimiento para cada transformador de tipo seco, incluidos datos de placa, informes de prueba, e historial operativo.

A continuación, defina los intervalos de inspección según el nivel de carga, el entorno, la criticidad, y los patrones históricos de fallas.

Luego, estandarice la lista de verificación de mantenimiento preventivo para que cada inspección produzca datos comparables y trazables.

Para nuevos proyectos o actualizaciones, alinee la selección del transformador con la eficiencia, la seguridad, el cumplimiento de normas, y los requisitos de mantenimiento a largo plazo.

Una lista de verificación disciplinada ayuda a los transformadores de tipo seco a ofrecer un rendimiento estable, una vida útil más larga, y un menor riesgo operativo total.
