Comience con el número que realmente importa

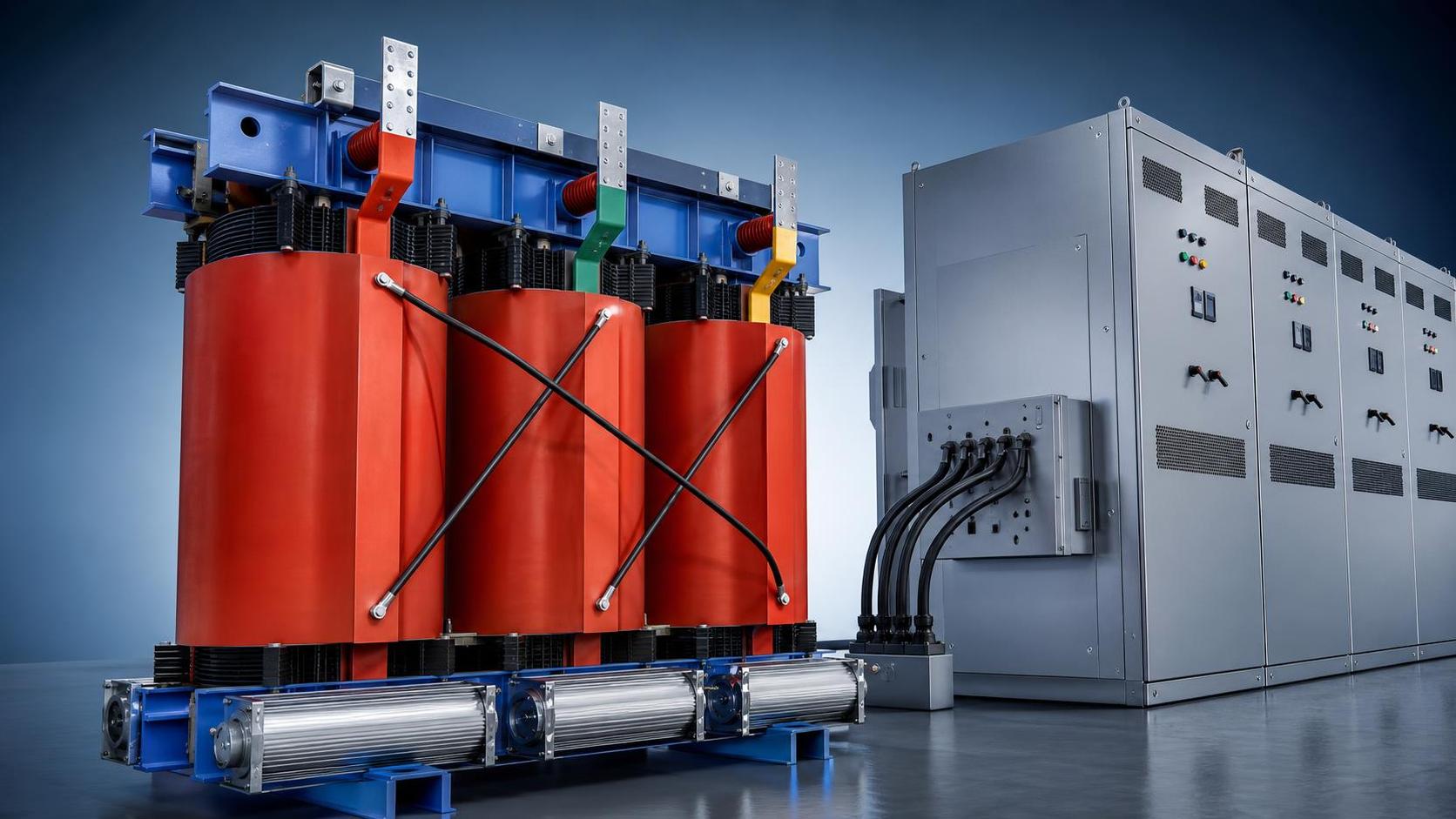

Cuando los responsables de la toma de decisiones preguntan cuánto puede reducir las pérdidas de energía un transformador de tipo seco SCB13, normalmente quieren un porcentaje sencillo. En la práctica, ese número depende de dónde proceden actualmente las pérdidas, de la carga a la que funciona el transformador y de si la unidad existente pasa la mayor parte de su vida energizada con poca carga o trabajando cerca de su rango nominal.

Por eso, el análisis del ahorro energético del transformador de tipo seco SCB13 debe comenzar con dos categorías independientes:pérdidas en vacío y pérdidas en carga. Si no se separan, el cálculo del ROI se convierte en una estimación. Las pérdidas en vacío están presentes siempre que el transformador está energizado. Las pérdidas en carga aumentan con la corriente real. Una instalación que funciona muchas horas con baja utilización puede ahorrar más de lo esperado gracias a unas menores pérdidas en vacío. Una planta con una demanda diurna sostenida puede prestar más atención al componente de pérdidas en carga.

Antes de comparar modelos, compruebe estos cinco factores

Este es el punto que muchas revisiones de compras pasan por alto. Comparan las placas de características, no las condiciones de funcionamiento.

• Capacidad nominal del transformador actual: Las unidades sobredimensionadas suelen ocultar pérdidas en vacío evitables.
• Perfil de carga real durante una semana completa: No solo la demanda máxima. Es necesario considerar el comportamiento durante el día, la noche, los fines de semana y las distintas estaciones.
• Horas anuales de energización: Un transformador energizado 24/7 funciona de manera muy diferente a uno vinculado a una operación por turnos.
• Clase de tensión y entorno de instalación: Estos factores influyen en la selección del modelo, la estructura del aislamiento y los requisitos de refrigeración.
• Valores de pérdidas publicados conforme a la norma aplicable: Compare las unidades únicamente cuando la base de ensayo sea coherente.

Si estos cinco factores no están sobre la mesa, cualquier afirmación sobre “cuánto pueden reducirse las pérdidas” no será más que una estimación comercial.

Utilice las normas como filtro, no como simple decoración

En la revisión técnica y de compras, la primera pregunta no es si un transformador está etiquetado como SCB13. La verdadera cuestión es si el diseño, los ensayos y los valores de pérdidas declarados están vinculados a las normas pertinentes y documentados de manera coherente. Jiangsu Shengda Power Equipment Co., Ltd. declara el cumplimiento de GB1094.1-2-1996 y GB/T6451-2008, además de contar con la certificación ISO9001. Esto es importante porque proporciona al comprador un marco para comprobar los documentos de ensayo, el control de calidad y la uniformidad del producto, en lugar de depender de una afirmación general de “bajas pérdidas”.

En las revisiones prácticas, solicite el informe de ensayo de fábrica, los valores garantizados de pérdidas en vacío y en carga, los detalles de la clase de aislamiento y las condiciones nominales exactas bajo las cuales se aplican dichos valores. Si un proveedor proporciona las pérdidas bajo un conjunto de condiciones y otro solo ofrece un rango general en el folleto, todavía no se dispone de una comparación justa.

De dónde suelen proceder los ahorros reales

Una unidad SCB13 correctamente seleccionada suele reducir las pérdidas de energía mediante una combinación de mejoras en el núcleo y las bobinas, en lugar de una única característica innovadora. El valor comercial suele manifestarse en varios puntos previsibles:

• Menores pérdidas del núcleo durante las horas de inactividad o baja carga. Esto es especialmente relevante en edificios de oficinas, hospitales, campus e instalaciones de uso mixto, donde el transformador permanece energizado de forma continua.
• Menores pérdidas de los devanados bajo carga de trabajo. En fábricas y emplazamientos de infraestructura, aquí es donde las diferencias de costes operativos se hacen visibles con el tiempo.
• Mejor comportamiento térmico. Una menor generación de calor reduce la tensión sobre el aislamiento y ayuda a mantener un funcionamiento estable.
• Menos efectos secundarios por sobrecalentamiento. El calor no solo desperdicia electricidad. También puede aumentar la demanda de ventilación, acelerar el envejecimiento y reducir el margen de sobrecarga.

Por lo tanto, el valor del ahorro energético no se limita a la diferencia entre dos cifras de pérdidas sobre el papel. También afecta al esfuerzo que debe realizar el sistema circundante.

No solicite un porcentaje universal de reducción

No existe una respuesta universal honesta sin datos de referencia. La reducción podría ser modesta si se sustituye un transformador de tipo seco relativamente eficiente y correctamente dimensionado por otro con una utilización similar. Podría ser mucho más significativa si la unidad existente es antigua, está sobredimensionada, funciona de forma continua o presenta un rendimiento térmico deficiente.

Una forma rápida de plantear internamente la decisión es la siguiente:

Esta tabla no sustituirá a un cálculo de ingeniería, pero ayuda a mantener el análisis centrado en las variables correctas.

Compruebe los detalles de diseño que influyen en el rendimiento frente a las pérdidas

Los compradores experimentados suelen mirar más allá del nombre del modelo y preguntan qué elementos realizan realmente el trabajo dentro del transformador. El material del núcleo, la estructura de las bobinas, el sistema de resina, la distribución del campo y las opciones de refrigeración influyen en que la eficiencia prometida se mantenga durante el funcionamiento.

Un punto de referencia útil dentro de la misma familia de productos de tipo seco es SCB11 Type Dry-Type Transformer. Su configuración publicada menciona chapas de acero al silicio laminado en frío de grano orientado de alta calidad, una estructura de aislamiento basada en resina epoxi y un diseño optimizado de la bobina de alta tensión destinado a mejorar la distribución del campo eléctrico, reducir las descargas parciales y favorecer un funcionamiento fiable. También puede configurarse con control de temperatura y asistencia de refrigeración por aire, incluida la activación automática del ventilador cuando la carga es excesiva. Esto no lo convierte en un sustituto de una comparación de pérdidas con SCB13, pero muestra el tipo de características de diseño que conviene comprobar al analizar conjuntamente la eficiencia y la estabilidad de los transformadores de tipo seco.

Errores comunes que distorsionan el cálculo del ahorro energético

Estos son los errores que suelen aparecer en las reuniones internas de aprobación.

1. Utilizar la carga máxima como carga media. Esto infla el ahorro previsto por la reducción de las pérdidas en carga.
2. Ignorar las horas en vacío. En los sistemas energizados de forma continua, las pérdidas en vacío pueden dominar el balance anual de pérdidas más de lo que esperan los equipos financieros.
3. Comparar transformadores con diferentes márgenes de capacidad. Una unidad correctamente dimensionada puede parecer mejor, en parte porque la antigua era demasiado grande para el servicio requerido.
4. Considerar únicamente el precio de compra. La opción de menor precio puede resultar más cara cuando las pérdidas anuales de energía se incorporan al coste del ciclo de vida.
5. Tratar los accesorios de refrigeración como extras menores. Con cargas fluctuantes, la estrategia de refrigeración influye en el aumento de temperatura, la uniformidad del rendimiento y la vida útil.

Un proceso práctico de revisión para los responsables de la toma de decisiones

Si necesita tomar una decisión de compra o actualización sin convertirla en un ejercicio de ingeniería de un mes, mantenga el proceso bien delimitado.

• Recopile la capacidad nominal, las horas de energización y los registros de carga recientes del transformador existente.
• Separe las pérdidas anuales en componentes de pérdidas en vacío y pérdidas relacionadas con la carga.
• Solicite los valores garantizados de pérdidas y la documentación de los ensayos de la unidad SCB13 propuesta conforme a la base normativa indicada.
• Compruebe si la instalación necesita monitorización de la temperatura, refrigeración por aire forzado, menor nivel de ruido o una respuesta más robusta frente a las sobrecargas.
• Convierta la diferencia de pérdidas en el coste anual de electricidad utilizando la estructura tarifaria real, no una media genérica.
• Revise el periodo de amortización junto con los factores de fiabilidad, ya que una actualización del transformador rara vez se justifica únicamente por las pérdidas de energía.

Este último punto suele pasarse por alto. En muchas instalaciones, la mejor opción es la que equilibra menores pérdidas, un aumento de temperatura controlable, un comportamiento sólido del aislamiento y una estabilidad operativa durante años de servicio.

Cómo debe ser una conclusión bien fundamentada

Un transformador de tipo seco SCB13 puede reducir las pérdidas de energía de forma significativa, pero la magnitud de esa reducción depende de la situación de referencia existente, del patrón de carga y de la calidad del método de comparación. Para un comprador, la pregunta correcta no es “¿El SCB13 ahorra energía?”, sino “Según nuestro perfil de funcionamiento, ¿qué componente de pérdidas es más importante y justifican los valores documentados la actualización?”.

Comience por la estructura de pérdidas actual, verifique los datos respaldados por las normas y, a continuación, evalúe la propuesta frente a las horas reales de funcionamiento y el comportamiento de la carga. Este orden mantiene la decisión comercial, técnica y defendible al mismo tiempo.
