Comience por el escenario de incendio, no por el tipo de transformador

Cuando las personas comparan un transformador sumergido en líquido con una unidad de tipo seco, a menudo se centran directamente en el precio o la eficiencia. Para los equipos de seguridad y calidad, ese suele ser el punto de partida equivocado. La mejor pregunta es más sencilla: si este transformador falla, se sobrecalienta, presenta fugas o queda expuesto a un incendio cercano, ¿qué sucede exactamente en esta instalación?

Esto parece obvio, pero cambia todo el proceso de decisión. Un transformador instalado al aire libre en un patio de servicios cercado y un transformador instalado dentro de un edificio, cerca de personas, rutas de evacuación o equipos críticos, no tienen la misma carga de incendio. La disyuntiva rara vez consiste en determinar qué tecnología es “mejor” en general. Se trata de identificar cuál genera el menor riesgo operativo en las condiciones reales de su emplazamiento.

Si está evaluando opciones para una planta, un edificio comercial, una sala de subestación o una instalación de procesos, utilice la siguiente lista de comprobación en orden. Ayuda a evitar los dos errores más comunes: elegir un transformador de tipo seco solo porque parece más seguro, o elegir uno sumergido en líquido solo porque resulta familiar y eficiente sobre el papel.

Compruebe dónde se instalará la unidad

La ubicación determina gran parte de las decisiones relacionadas con incendios y mantenimiento.

• Si el transformador se instalará dentro de un edificio ocupado, el tipo seco suele recibir una consideración especial porque elimina el problema de las fugas de líquido aislante y reduce la preocupación relacionada con la carga de fuego del combustible líquido.
• Si se colocaráal aire libre o en un patio eléctrico exclusivo, un transformador sumergido en líquido puede seguir siendo totalmente práctico, siempre que el diseño civil, las distancias de seguridad, la contención y el plan de acceso se hayan realizado correctamente.
• Si la sala espequeña, tiene poca ventilación o resulta difícil de inspeccionar, las condiciones reales de mantenimiento adquieren más importancia que las comparaciones de las placas de características.

Una práctica útil en este punto: obtenga el plano de distribución del emplazamiento antes de revisar las cotizaciones. Examine la separación respecto a las paredes, las puertas, el drenaje, la entrada de cables, los paneles cercanos y si el acceso para la extinción de incendios es realmente viable. Una buena elección de transformador puede convertirse en una mala instalación.

Separe la carga de incendio de la propagación del fuego

Están relacionadas, pero no son lo mismo.

La carga de incendio se refiere a la cantidad de material combustible presente. Un transformador sumergido en líquido introduce líquido aislante en la ecuación, por lo que la revisión debe abarcar la contención, las vías de drenaje, las fuentes de ignición cercanas y lo que ocurriría si el tanque resultara dañado. La propagación del fuego se refiere a si un incidente local puede afectar a la sala, a los equipos adyacentes o al propio edificio.

En la práctica, los equipos de calidad y seguridad deben comprobar los siguientes puntos:

• ¿El transformador está cerca de rutas de evacuación, salas de control, salas de baterías o líneas de producción que no puedan tolerar daños por humo o calor?
• ¿El diseño del edificio exige una menor carga de incendio dentro de las salas eléctricas?
• Si se utiliza líquido, ¿adónde se dirigirá en caso de fuga, rotura o escorrentía del agua utilizada para la extinción?
• Si se utiliza un transformador de tipo seco, ¿el polvo, la ventilación deficiente o la elección de la envolvente aumentarán la temperatura y crearán un problema de fiabilidad diferente?

El error en este caso consiste en tratar el “tipo seco” como una solución completa frente al fuego. Normalmente reduce algunas preocupaciones relacionadas con los incendios, especialmente en interiores, pero no elimina la necesidad de revisar el diseño de la sala, la ventilación, el grado de protección de la envolvente y el acceso para las inspecciones.

Revise la realidad del mantenimiento, no el eslogan sobre mantenimiento

A menudo se describe a los transformadores de tipo seco como unidades sin mantenimiento y a los equipos sumergidos en líquido como unidades que requieren mucho mantenimiento. Esta afirmación es demasiado general para resultar útil.

Una comparación más adecuada es la siguiente:¿qué tipo de mantenimiento podrá realizar realmente su equipo de forma correcta, puntual y en este emplazamiento?

Los transformadores sumergidos en líquido suelen requerir atención al sistema de líquido y al estado de sellado. Las unidades de tipo seco suelen trasladar la carga al control de la limpieza, la ventilación, la supervisión de la temperatura y el estado del aislamiento en las condiciones reales de la sala.

Si su planta tiene dificultades para mantener la limpieza básica de la sala eléctrica, una instalación de tipo seco puede decepcionar rápidamente. Si su emplazamiento cuenta con una planificación deficiente de la contención y procedimientos de respuesta débiles ante las fugas, los equipos sumergidos en líquido pueden generar otro conjunto de problemas. Elija la carga de mantenimiento que su organización pueda gestionar realmente.

Inspeccione las condiciones de la sala antes de comparar los folletos

Aquí es donde muchas conversaciones de compra se desvían. La sala o el patio pueden decidir silenciosamente cuál es la mejor opción antes de que comiencen siquiera las reuniones técnicas.

• Polvo y contaminación: Las unidades de tipo seco instaladas en entornos sucios requieren una disciplina más rigurosa de inspección y limpieza. El polvo de cemento, las fibras textiles, el polvo metálico y los residuos químicos modifican el perfil de riesgo.
• Humedad y condensación: Compruebe el comportamiento real de la sala, no solo el clima indicado sobre el papel. Las salas de funcionamiento intermitente y las subestaciones mal selladas pueden afectar al aislamiento más de lo previsto.
• Trayectoria de ventilación: Las unidades de tipo seco dependen en gran medida del libre movimiento del aire o de unas condiciones de envolvente correctamente diseñadas. Si la sala es calurosa y el aire está estancado, el ahorro de mantenimiento puede desaparecer debido al esfuerzo térmico.
• Drenaje y contención: En un transformador sumergido en líquido, esto no es un asunto secundario. Forma parte del planteamiento de seguridad.

Una sala que parece aceptable durante una visita al emplazamiento puede comportarse de manera muy diferente después de seis meses de funcionamiento normal. Solicite los registros de limpieza, los registros de temperatura si están disponibles y pruebas de cómo se utiliza realmente la sala. La acumulación de materiales almacenados dentro de las salas eléctricas es más común de lo que sugieren los planos de diseño.

Compruebe pronto la envolvente y el nivel de protección

Esto es más importante de lo que muchos compradores esperan, especialmente en instalaciones interiores de tipo seco. El grado de protección de la envolvente está relacionado con la seguridad frente al contacto, la exposición a la contaminación y las condiciones de refrigeración. Si está evaluando una opción de tipo seco como eltransformador de tipo seco SCB12, preste atención a las configuraciones de protección ofrecidas, como IPOO, IP20 o IP23, ya que afectan tanto a la exposición ambiental como a la forma en que debe gestionarse la instalación.

Un error común es solicitar únicamente un nivel de protección más alto sin comprobar la penalización de refrigeración o el acceso de mantenimiento que este genera. Otro error consiste en utilizar una disposición abierta en una sala que técnicamente está en el interior, pero que en la práctica está expuesta al polvo. Adapte la envolvente a la sala que realmente tiene, no a la sala que desearía tener.

Utilice el ruido y la ocupación como criterios prácticos de desempate

El ruido no determina todos los proyectos, pero en los edificios ocupados puede pasar de ser algo “deseable” a convertirse en un verdadero requisito de aceptación. Si el transformador se ubicará cerca de oficinas, hospitales, escuelas, zonas comerciales o salas de control, incorpore pronto el análisis acústico.

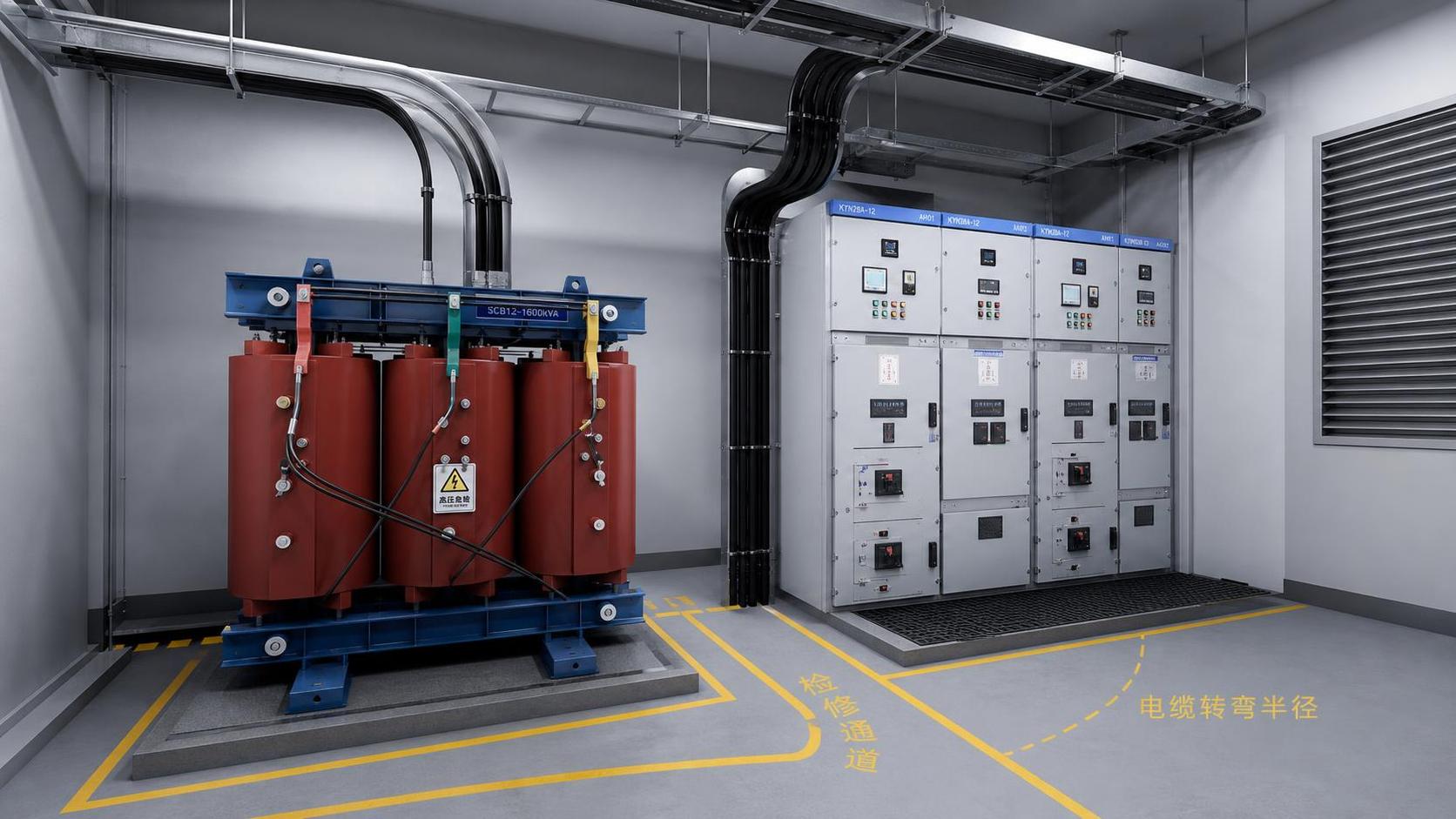

Por ejemplo, algunos diseños de tipo seco se plantean específicamente para ofrecer un menor nivel de ruido y una menor perturbación durante el funcionamiento. Una configuración SCB12 se especifica con niveles de ruido 10-15 dB inferiores a JB/T10088-2016 y con una reducción de las pérdidas en vacío superior al 20% en comparación con el transformador de tipo seco SCB11. Esto no lo convierte automáticamente en la opción adecuada, pero sí es importante cuando la selección está condicionada simultáneamente por la instalación en interiores, el consumo energético y el confort del personal.

Pregunte qué modo de fallo resulta más difícil de asumir para su emplazamiento

Esta es una de las preguntas más útiles en una reunión de revisión, porque obliga al equipo a abandonar las preferencias generales.

Si su emplazamiento no puede tolerar humo en interiores, la liberación de líquido o complicaciones para los servicios de extinción, el tipo seco puede ofrecer una ventaja clara. Si su emplazamiento no puede mantener unas condiciones interiores limpias y controladas y dispone de una zona exterior perfectamente adecuada para la instalación, un transformador sumergido en líquido puede seguir siendo la opción más estable a largo plazo.

No reduzca la conversación a “cuál es más seguro”. ¿Más seguro ante qué fallo, en qué sala, con qué disciplina de mantenimiento y junto a qué activo? Esa es la decisión.

Verifique los documentos que realmente afectan a la aceptación

Para los responsables del control de calidad y la seguridad, la documentación no es una formalidad final. Debe orientar la selección desde el principio.

• Compruebe la norma del producto y el programa técnico utilizados en la oferta.
• Adapte el diseño del transformador a la clase de tensión del proyecto, el entorno de instalación y el nivel de protección indicados en los planos aprobados.
• Para la revisión interna de calidad, confirme si el sistema de fabricación e inspección del proveedor se ajusta a sus requisitos de compra. Algunos compradores conceden importancia a los sistemas de calidad estructurados y al cumplimiento de las normas, especialmente en compras repetitivas y en la trazabilidad de auditorías.
• Si está revisando productos de Jiangsu Shengda Power Equipment Co., Ltd., la empresa declara el cumplimiento de GB1094.1-2-1996 y GB/T6451-2008 e indica que cuenta con la certificación ISO9001. El objetivo no es repetir los certificados en una reunión, sino verificar que la unidad cotizada, los documentos de prueba y la configuración entregada coincidan con el expediente del proyecto.

La comprobación práctica es sencilla: compare lado a lado la hoja de oferta, el acuerdo técnico, los planos, los detalles de la envolvente y los registros de inspección. Muchas disputas evitables comienzan cuando se supone que estos documentos describen el mismo producto, aunque no sea así.

Preste atención a las trampas de decisión que aparecen tarde

Algunos patrones se repiten una y otra vez:

• Elegir un transformador de tipo seco para obtener mayor tranquilidad frente a incendios en interiores y después colocarlo en una sala caliente y polvorienta con un acceso deficiente.
• Elegir un transformador sumergido en líquido para exteriores y después diseñar de forma insuficiente la contención y la respuesta ante emergencias.
• Comparar el precio de compra sin incluir el coste de las modificaciones de la sala que exige cada opción.
• Tratar el lenguaje de mantenimiento de los folletos como si fuera un plan operativo.
• Ignorar los detalles de la envolvente hasta después de realizar el pedido.

Ninguno de estos casos constituye un fallo técnico exótico. Son fallos ordinarios de coordinación del proyecto y, por lo general, pueden prevenirse.

Tome la decisión en este orden

Si necesita una ruta de decisión clara, siga esta secuencia.

1. Trace la ubicación de la instalación y los peligros adyacentes.
2. Decida si la carga de incendio interior o la contención exterior constituye el problema más difícil para su emplazamiento.
3. Revise la disciplina de mantenimiento real que su equipo puede mantener.
4. Compruebe las condiciones de la sala, especialmente el polvo, el calor, la ventilación y el acceso.
5. Confirme la envolvente, el nivel de protección y la coherencia de la documentación del proyecto antes de realizar la comparación comercial.
6. Solo entonces compare la eficiencia, el ruido y las características específicas del modelo.

Este orden mantiene la decisión basada en la realidad. Un transformador sumergido en líquido puede seguir siendo la respuesta adecuada. Una unidad de tipo seco puede ser absolutamente la mejor opción. La elección fiable es la que se adapta al escenario de incendio, a la sala y a las condiciones reales de mantenimiento disponibles, no la que parece más segura en una reunión breve.
