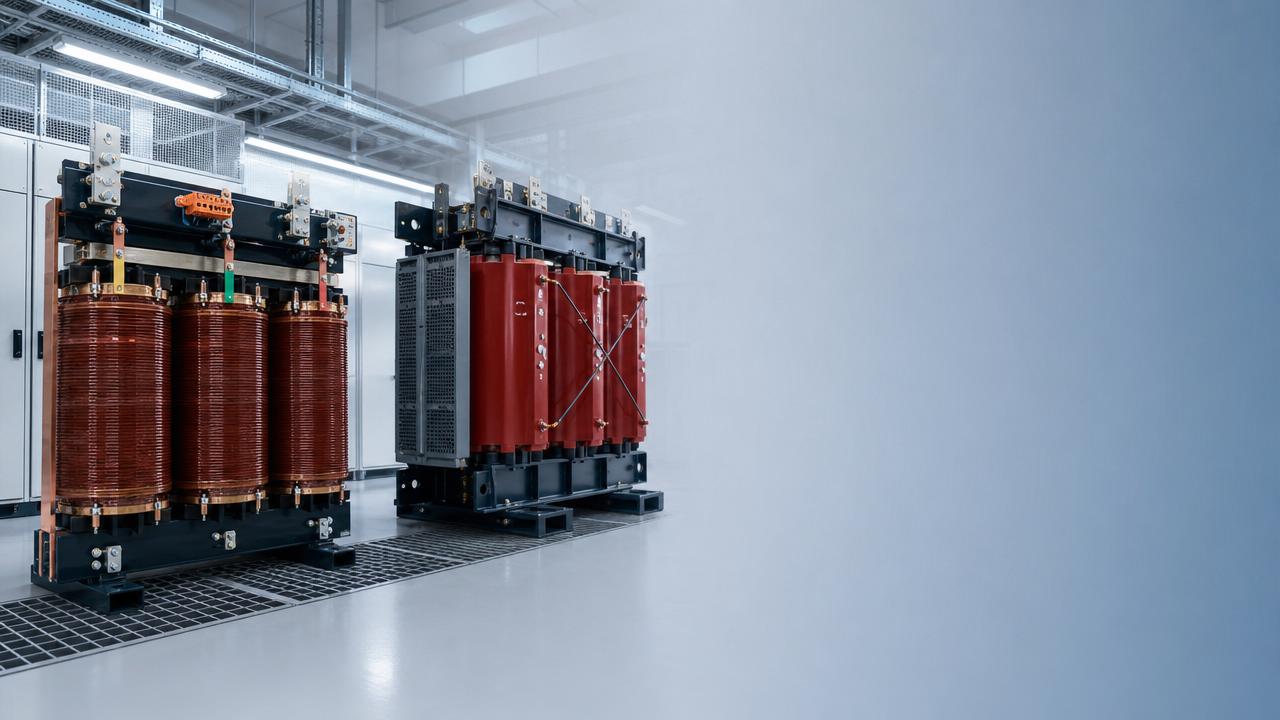

Transformadores de tipo seco de resina moldeada vs. VPI: cómo elegir el tipo adecuado

Elegir entre transformadores de tipo seco de resina moldeada y VPI puede afectar significativamente la seguridad, la fiabilidad, los costes de mantenimiento y el rendimiento a largo plazo en los sistemas de distribución eléctrica.

Cada diseño ofrece ventajas distintas según el entorno de instalación, los requisitos de carga, el rendimiento del aislamiento y las consideraciones presupuestarias.

Para instalaciones industriales, edificios comerciales, subestaciones y proyectos de energía renovable, comprender estas diferencias es esencial antes de realizar una inversión.

Esta guía explica los factores clave que debe considerar para que pueda seleccionar con confianza el transformador de tipo seco adecuado para su aplicación.

Por qué una lista de verificación es importante antes de seleccionar transformadores de tipo seco

Los transformadores de tipo seco suelen seleccionarse para la distribución eléctrica en interiores donde la seguridad contra incendios, el bajo mantenimiento y la limpieza ambiental son prioridades.

Sin embargo, los diseños de resina moldeada y VPI gestionan el aislamiento, la resistencia a la humedad, la disipación de calor y el esfuerzo mecánico de formas diferentes.

Una lista de verificación ayuda a comparar las necesidades técnicas con las condiciones del sitio, evitando la sobreespecificación, el envejecimiento prematuro, el sobrecalentamiento o costes innecesarios del ciclo de vida.

También respalda el cumplimiento de las normas del proyecto, las reglas de instalación y las expectativas de operación a largo plazo para los sistemas de distribución eléctrica.

Lista de verificación principal para transformadores de tipo seco de resina moldeada vs. VPI

• Compruebe primero el entorno de instalación, incluida la humedad, el polvo, la exposición química, el aire salino, la calidad de la ventilación y si el transformador funcionará en interiores o en semiexteriores.
• Compare cuidadosamente los sistemas de aislamiento, porque las bobinas de resina moldeada están encapsuladas, mientras que los devanados VPI se impregnan con barniz mediante vacío y presión para lograr unión mecánica.
• Evalúe los requisitos de seguridad contra incendios, especialmente en hospitales, metros, aeropuertos, centros comerciales, instalaciones de datos y edificios de gran altura con reglas estrictas de evacuación.
• Revise los perfiles de carga, incluida la carga continua, la demanda máxima, el contenido armónico, la sobrecarga a corto plazo y la ampliación de capacidad futura prevista.
• Confirme el rendimiento térmico, ya que una ventilación deficiente o un exceso de armónicos pueden aumentar la temperatura del devanado y acortar la vida útil del aislamiento.
• Evalúe el acceso para mantenimiento, porque los transformadores VPI suelen permitir una inspección visual más sencilla, mientras que las unidades de resina moldeada proporcionan un sellado ambiental más fuerte.
• Calcule el coste del ciclo de vida, no solo el precio de compra, incluidos la pérdida de energía, los trabajos de instalación, el riesgo de inactividad, las piezas de repuesto, los intervalos de inspección y las necesidades de refrigeración.
• Verifique las normas aplicables, los informes de prueba, la clase de aislamiento, el rendimiento de descarga parcial, el nivel de ruido, el aumento de temperatura y la capacidad de soportar cortocircuitos.

Diferencia clave 1: aislamiento y protección contra la humedad

Los transformadores de resina moldeada utilizan resina epoxi para encapsular los devanados, creando una barrera sólida contra la humedad, el polvo y las partículas corrosivas.

Esta estructura es adecuada para entornos interiores exigentes donde la humedad, la contaminación o los cambios frecuentes de temperatura pueden afectar la estabilidad del aislamiento.

Los transformadores de tipo seco VPI utilizan impregnación al vacío y presión para que el barniz penetre en los devanados, mejorando la rigidez dieléctrica y la unión mecánica.

Los diseños VPI suelen ofrecer una mejor disipación de calor y una inspección más sencilla, pero pueden requerir más atención en entornos muy contaminados o húmedos.

Diferencia clave 2: disipación de calor y comportamiento ante sobrecargas

El calor es uno de los factores más importantes que afectan la vida útil y la eficiencia energética de los transformadores de tipo seco.

Los transformadores VPI suelen disipar el calor de forma eficiente porque sus devanados no están completamente encapsulados en resina sólida.

Las unidades de resina moldeada ofrecen una protección sólida, pero la transferencia de calor depende en gran medida del diseño de la resina, la estructura del devanado y la ventilación alrededor de la envolvente.

Para aplicaciones de servicio pesado, confirme el aumento de temperatura nominal, las opciones de refrigeración por ventilador y las curvas de sobrecarga antes de la selección final.

Diferencia clave 3: seguridad contra incendios y uso en interiores

Tanto los transformadores de tipo seco de resina moldeada como los VPI evitan el aceite de transformador, reduciendo el riesgo de propagación del fuego y la contaminación ambiental.

Los transformadores de resina moldeada suelen preferirse donde la retardancia a la llama, el bajo nivel de humo y la alta resistencia a la humedad son críticos.

Las unidades VPI también pueden cumplir requisitos exigentes de seguridad contra incendios cuando se diseñan con materiales aislantes adecuados y envolventes protectoras.

Para proyectos con códigos contra incendios estrictos, solicite datos de comportamiento frente a la llama, rendimiento de humo y documentación de la clase de aislamiento.

Notas de aplicación para diferentes escenarios de proyecto

Edificios comerciales e instalaciones públicas

Los edificios de gran altura, hospitales, aeropuertos, estaciones ferroviarias, metros y centros comerciales requieren una distribución eléctrica segura, silenciosa y de bajo mantenimiento.

La resina moldeada suele seleccionarse para salas eléctricas cerradas con requisitos estrictos de incendio y humedad.

Los diseños VPI pueden preferirse cuando la refrigeración eficiente, la inspección sencilla y el control de costes son factores clave de decisión.

Sitios industriales y de cargas pesadas

Las plantas metalúrgicas, instalaciones petroquímicas, centrales eléctricas, muelles y talleres de fabricación suelen enfrentar polvo, vibración, calor y fluctuación de carga.

Para estas ubicaciones, revise la resistencia a cortocircuitos, la capacidad de sobrecarga, el método de refrigeración y la protección de la envolvente antes de comparar precios de transformadores.

Cuando existen condiciones contaminadas y húmedas, una protección de aislamiento sólida se convierte en una prioridad mayor que el coste inicial de compra.

Energía renovable y generación distribuida

Los proyectos solares, eólicos y de almacenamiento de energía pueden implicar cargas variables, armónicos, ubicaciones remotas y ciclos térmicos repetidos.

Seleccione un transformador de tipo seco con rendimiento de pérdidas comprobado, aislamiento estable y aumento de temperatura adecuado bajo operación basada en inversores.

Si el acceso para mantenimiento es limitado, la resistencia ambiental y la fiabilidad diagnóstica deben tener un peso adicional en el proceso de selección.

Dónde encajan los diseños no encapsulados basados en VPI

Una solución no encapsulada basada en VPI puede ser una opción práctica donde deben equilibrarse la seguridad contra incendios, la capacidad de sobrecarga y la mantenibilidad.

Por ejemplo, elTransformador de tipo seco no encapsulado utiliza un diseño de bobina sin encapsular con tecnología de impregnación al vacío.

Sus modelos SG(B)10 y SG(BY10 están diseñados para ubicaciones exigentes como metros, hospitales, centrales eléctricas e instalaciones petroquímicas.

Las características clave incluyen aislamiento de clase H, ausencia de descarga parcial, materiales retardantes de llama, comportamiento de bajo humo y sólida capacidad de soportar cortocircuitos.

El diseño admite una sobrecarga a largo plazo del 120% y una sobrecarga del 140% durante tres horas, según las condiciones del proyecto y la instalación correcta.

Riesgos comunes que se pasan por alto al elegir transformadores de tipo seco

Ignorar la ventilación. Incluso un transformador de tipo seco de alta calidad puede sobrecalentarse si el flujo de aire está bloqueado, los conductos tienen dimensiones insuficientes o la temperatura de la sala supera las suposiciones de diseño.

Subestimar la humedad. La humedad, la niebla salina y el polvo químico pueden debilitar las superficies de aislamiento, especialmente cuando el sitio carece de calefacción o deshumidificación.

Centrarse solo en el precio de compra. Un coste inicial más bajo puede verse compensado por mayores pérdidas, una vida útil más corta, más inspecciones y tiempos de inactividad evitables.

Omitir el análisis de armónicos. Las cargas no lineales de variadores, sistemas UPS e inversores pueden elevar la temperatura del devanado y aumentar el ruido acústico.

Pasar por alto las normas. Confirme siempre el cumplimiento de las normas IEC, GB, UL relevantes o específicas del proyecto antes de aceptar propuestas técnicas.

Pasos prácticos de ejecución antes de la compra final

1. Enumere las condiciones del sitio, incluida la altitud, la temperatura ambiente, la humedad, el nivel de contaminación, la ventilación, las necesidades sísmicas y la ubicación de la envolvente.
2. Defina los requisitos eléctricos, incluida la clase de tensión, la capacidad, la impedancia, el rango de tomas, el grupo vectorial, el nivel de cortocircuito y la curva de carga prevista.
3. Solicite datos de pérdidas, informes de aumento de temperatura, datos de descarga parcial, nivel de ruido, clase de aislamiento y certificados de pruebas rutinarias.
4. Compare las opciones de resina moldeada y VPI utilizando el coste del ciclo de vida, no solo la cotización de fábrica o el plazo de entrega.
5. Confirme los requisitos de instalación, incluida la entrada de cables, el espacio de elevación, la puesta a tierra, los ajustes del relé de protección y el diseño de ventilación de la sala.
6. Planifique rutinas de inspección para la eliminación de polvo, comprobaciones de temperatura por infrarrojos, apriete de terminales, funcionamiento del ventilador y monitoreo del estado del aislamiento.

La capacidad del proveedor también afecta la fiabilidad a largo plazo

La selección del transformador debe considerar la capacidad de ingeniería del fabricante, el control de producción, el proceso de pruebas y el sistema de gestión de calidad.

Jiangsu Shengda Power Equipment Co., Ltd. se centra en la I+D, la producción y la venta de transformadores y equipos eléctricos relacionados.

Su gama de productos cubre transformadores de potencia de bajas pérdidas, modelos de 10KV y 35KV, series SCB, series SGB, subestaciones compactas y transformadores de aleación amorfa.

La empresa sigue normas internacionales y chinas, incluidas GB1094.1-2-1996 y GB/T6451-2008, respaldadas por la certificación ISO9001.

Conclusión: cómo tomar la decisión correcta

Elija resina moldeada cuando la protección contra la humedad, el sellado ambiental y la seguridad estricta contra incendios en interiores sean los requisitos dominantes del proyecto.

Elija transformadores de tipo seco VPI cuando la eficiencia de refrigeración, la facilidad de inspección, la flexibilidad ante sobrecargas y el coste equilibrado del ciclo de vida sean más importantes.

Antes de la aprobación final, adapte el diseño del transformador a las condiciones del sitio, el comportamiento de la carga, las normas, los planes de mantenimiento y los objetivos de fiabilidad a largo plazo.

Para una decisión segura, prepare una lista de verificación técnica, compare datos de prueba verificados y analice los detalles de la aplicación con un proveedor de transformadores con experiencia.
