1. Introducción y principios básicos de funcionamiento

Los transformadores tradicionales llenos de aceite presentan riesgos relacionados con peligros de incendio y fugas de aceite. Los transformadores de tipo seco resuelven estas responsabilidades mediante el uso de sistemas de aislamiento dieléctrico gaseosos o sólidos en lugar de refrigerantes líquidos.

Al operar bajo la Ley de inducción electromagnética de Faraday, estas unidades dependen completamente de la convección natural de aire (AN) o de la circulación forzada de aire (AF) guiada a través de conductos de refrigeración diseñados dentro del conjunto de devanados. Para mantener la integridad dieléctrica bajo esfuerzo eléctrico continuo (pérdidas $P_{core}$ y $P_{cu}$), las configuraciones geométricas de las bobinas de alta tensión (HV) y baja tensión (LV) deben minimizar las concentraciones localizadas de esfuerzo para evitar la ruptura dieléctrica del aire y la descarga parcial.

🔍 Recurso técnico en profundidad

Para comprender plenamente la ingeniería precisa, la anatomía interna y la física fundamental que rigen el aislamiento magnético de estado sólido, lea nuestra descripción general completa: [Qué es un transformador de tipo seco? Principio de funcionamiento y componentes clave]

2. Procesos de fabricación: resina colada vs. VPI

La elección de la metodología de fabricación determina directamente la rigidez mecánica, la resiliencia ambiental y la vida útil dieléctrica de un transformador.

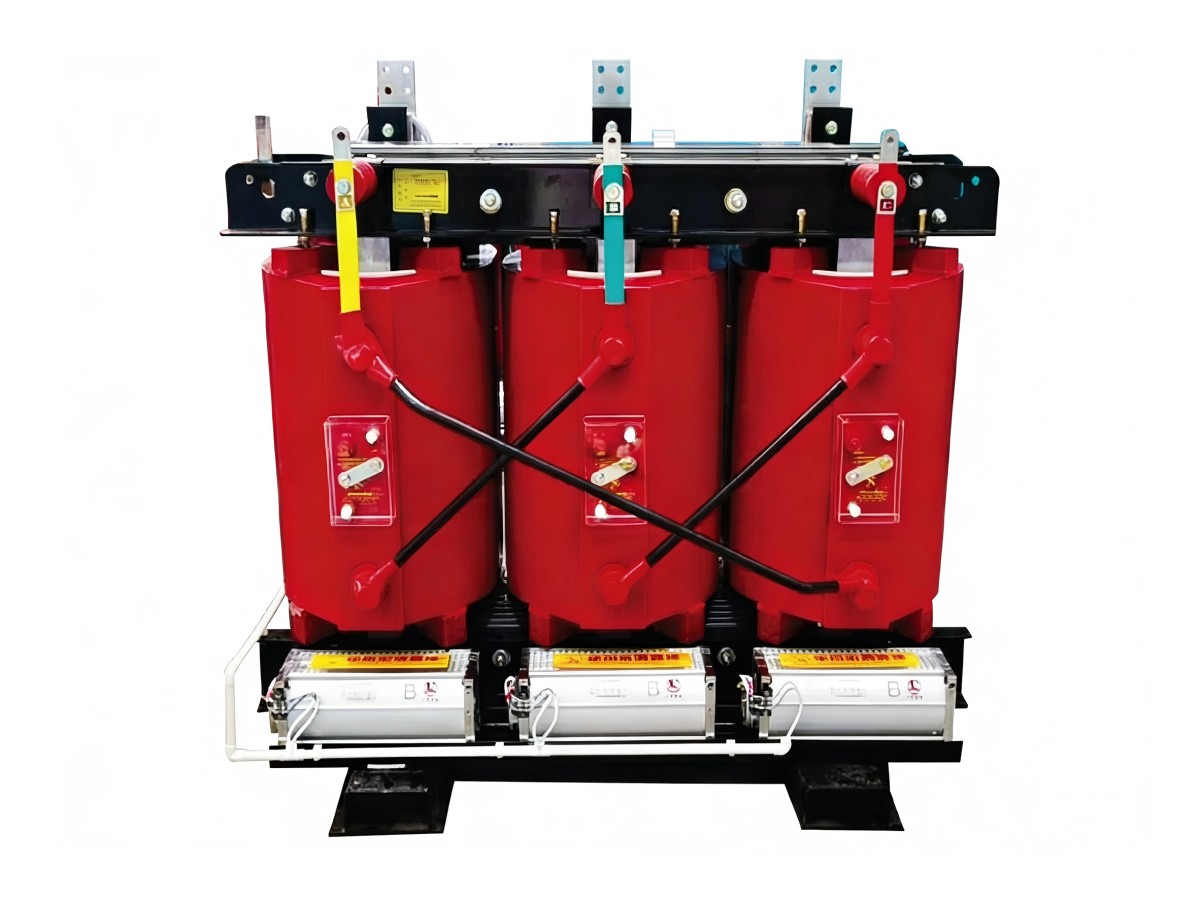

• Tecnología de resina colada (CR): Encapsula completamente los devanados HV dentro de un bloque sólido de resina epoxi bajo alto vacío. Esto crea una matriz de estado sólido no porosa y completamente sellada con excepcional resistencia a cortocircuitos y protección contra la humedad.

• Tecnología de impregnación al vacío y presión (VPI): Utiliza bobinas secas bobinadas con materiales aislantes de alta temperatura (p. ej., Nomex) impregnadas con barniz sin solventes bajo presión hidráulica positiva. Las unidades VPI mantienen canales de aire abiertos, lo que permite una disipación térmica eficiente y perfiles de menor peso.

Comparación de métricas de rendimiento técnico

📊 Perspectiva de selección técnica

Para una matriz de evaluación paso a paso basada en clasificaciones específicas del sitio, revise nuestra comparación de ingeniería: [Transformadores de tipo seco de resina colada vs. VPI: cómo elegir el tipo adecuado]

3. Sistemas de aislamiento y ciencia de materiales

La vida útil de un transformador de tipo seco es fundamentalmente una función de su curva de degradación del aislamiento térmico. Los diseños modernos clasifican los materiales aislantes según las clases térmicas internacionales definidas por las temperaturas máximas admisibles de operación continua, principalmente Clase F (155°C) y Clase H (180°C).

Los avances en ciencia de materiales combinan hojas de papel de aramida, epoxi reforzado con fibra de vidrio y barnices de silicona para gestionar coeficientes de expansión térmica (CTE) compatibles, evitando microfisuras y la posterior descarga parcial localizada.

📑 Guía de referencia de ingeniería

Para evaluar límites de rendimiento detallados, especificaciones de hojas de datos de composición de materiales y metodologías de cálculo de puntos calientes en diferentes clases térmicas, consulte: [Comprender las clases de aislamiento de transformadores de tipo seco: guía completa]

4. Aplicaciones industriales y en entornos complejos

Los transformadores de tipo seco se implementan principalmente donde la proximidad al personal o a la infraestructura crítica de edificios exige la eliminación total de vectores de incendio y explosión.

• Redes eléctricas modernas: Diseñadas con clasificaciones específicas de factor K para neutralizar pérdidas adicionales por corrientes parásitas causadas por cargas armónicas no lineales (como VFD y sistemas UPS).

• Marino y offshore: Implementados en embarcaciones marinas y plataformas petroleras, requieren construcción de acero personalizada con amortiguadores antivibración, recubrimientos antifúngicos de doble impregnación y envolventes especializadas con clasificación IP.

🌐 Especificación de infraestructura e ingeniería marina

• Descubra la integración en redes de servicios públicos en nuestro análisis de [Aplicaciones industriales de transformadores de tipo seco en redes eléctricas modernas]

• Obtenga más información sobre la implementación marina especializada en nuestro manual sobre [Transformadores de potencia de tipo seco marinos y offshore: diseño y normas]

5. Guía de selección para compras e ingeniería

La adquisición de transformadores de potencia de grado empresarial requiere traducir los parámetros operativos en requisitos técnicos precisos.

Parámetros esenciales de adquisición

• Clasificación de factor K: Determina la capacidad del transformador para manejar cargas armónicas no lineales sin sobrecalentarse (p. ej., clasificaciones K-4, K-13 o K-20).

• Clasificación de envolvente (IP / NEMA): Define la barrera física que separa los componentes internos energizados de las condiciones ambientales (p. ej., IP20 interior, IP23 protección contra goteo, IP54 sellado).

• Metodología de refrigeración: AN (aire natural) depende de la convección natural; AF (aire forzado) integra ventiladores controlados por relés digitales de temperatura para aumentar la capacidad temporal hasta en 33-50%.

Marco de especificación de referencia

📋 Utilidad de lista de verificación de compras

Para optimizar el proceso de solicitud de cotización (RFQ), eliminar omisiones de ingeniería y garantizar el cumplimiento completo de los códigos de red locales, acceda a nuestra plantilla maestra estándar: [Lista de verificación de especificaciones de transformadores de tipo seco para gerentes de compras B2B]

6. Instalación, puesta en marcha y operaciones diarias

Antes de la energización, los pasos obligatorios de verificación de campo para la puesta en marcha incluyen la resistencia de aislamiento (prueba Megger) realizada de alta tensión a baja tensión, la verificación de integridad de puesta a tierra del núcleo y la prueba de relación de devanados utilizando un medidor TTR digital en todas las posiciones del cambiador de tomas.

⚙️ Procedimiento de puesta en marcha de ingeniería de campo

Para protocolos detallados de verificación de campo paso a paso, métricas específicas de par de aislamiento y formularios de lista de verificación de seguridad, consulte nuestro plan de implementación en campo: [Guía paso a paso de instalación y puesta en marcha de transformadores de tipo seco]

Programas de mantenimiento preventivo

La confiabilidad operativa a largo plazo depende de programas estrictos de mantenimiento preventivo para eliminar la acumulación de polvo que causa tracking térmico:

• Trimestral: Inspeccione las rejillas de entrada de aire y lea las temperaturas máximas registradas de los devanados.

• Anual: Limpie las estructuras internas de los devanados utilizando aspiradoras industriales y aire comprimido seco ($< 0.2text{ MPa}$). Verifique todos los pares de apriete de los pernos en las conexiones de barras colectoras de cobre y realice termografía infrarroja con cámaras bajo condiciones de carga.

🔧 Kit de herramientas de gestión de instalaciones

Para implementar registros estructurados del sitio, programar alarmas de mantenimiento y establecer rutinas de mitigación de polvo para su equipo técnico, descargue nuestro manual de mantenimiento: [Lista de verificación de mantenimiento preventivo para prolongar la vida útil de transformadores de tipo seco]

7. Diagnóstico, modos de falla y costo total de propiedad

Para garantizar una alta confiabilidad del sistema, los gestores de activos deben comprender la mecánica de las fallas potenciales.

• Tracking de aislamiento localizado: El polvo conductor combinado con la humedad forma trayectorias de corriente de fuga a través de las caras externas de las bobinas coladas, lo que provoca descargas disruptivas superficiales destructivas.

• Fisuración por fatiga térmica: Las sobrecargas prolongadas expanden y contraen los conductores más allá del límite elástico del material aglutinante de resina sólida, induciendo fisuras estructurales.

• Cortocircuito de laminaciones del núcleo: El daño al barniz aislante interlaminar de las láminas de acero al silicio crea corrientes parásitas circulantes, elevando las temperaturas del núcleo.

🛠️ Manual técnico de solución de problemas

Para diagnosticar fallas inesperadas de temperatura, interpretar anomalías de descarga parcial y ejecutar procedimientos de recuperación en campo, marque nuestro manual de diagnóstico: [Las 10 principales fallas de transformadores de tipo seco: solución de problemas y soluciones]

Costo total de propiedad (TCO)

Evaluar la infraestructura eléctrica basándose únicamente en el costo inicial de compra (CapEx) puede comprometer la economía del proyecto a largo plazo. Una evaluación real incorpora el costo total de propiedad (TCO) durante una vida operativa proyectada de 30-40años.

Las unidades de tipo seco minimizan los costos de infraestructura del edificio al eliminar la necesidad de muros antiexplosión, sistemas de extinción de incendios y fosos de contención de aceite, lo que compensa su prima de capital inicial frente a las alternativas aisladas en líquido.

8. Ingeniería ambiental y normas de eficiencia

Los equipos globales de distribución eléctrica están sujetos a una estricta supervisión regulatoria en materia de eficiencia energética y mitigación de gases de efecto invernadero.

• IEC 60076-11: La norma internacional rectora que especifica procedimientos de prueba, parámetros de rendimiento térmico y clasificaciones ambientales, climáticas y de riesgo de incendio (p. ej., E2, C2, F1) para unidades de tipo seco.

• IEEE C57.12.01: La norma fundamental para requisitos generales de transformadores de distribución y potencia de tipo seco bajo criterios de diseño norteamericanos.

• Directiva de diseño ecológico (Reglamento de la UE n.º 548/2014 y enmiendas Tier 2): Exige límites superiores estrictos para las pérdidas en vacío y con carga de los transformadores desplegados dentro del Espacio Económico Europeo. Tier 2 obliga a los fabricantes a adoptar acero al silicio de grano orientado de ultra alta calidad o aleaciones de núcleo de metal amorfo.

🌿 Informe de ingeniería sostenible

Para analizar reducciones exactas de pérdidas del núcleo, revisar gráficos certificados de curvas de eficiencia y evaluar el cumplimiento de materiales sostenibles, lea nuestra evaluación de diseño ecológico: [Normas de eficiencia energética para transformadores de tipo seco modernos y ecológicos]

Preguntas frecuentes (FAQ)

Q1: Cuál es la vida útil operativa verificada de un transformador de tipo seco?

En condiciones operativas estándar dentro de los límites ambientales nominales (40°C máx.) y en conformidad con los límites térmicos de IEC 60076-11, un transformador de tipo seco de grado empresarial presenta una vida de diseño de 25 a 30 años. El vector definitivo de degradación es la ruptura térmica del material aislante del devanado causada por sobrecarga prolongada o acumulación de polvo.

Q2: Es técnicamente viable instalar un transformador de tipo seco en entornos exteriores?

Sí, pero no pueden exponerse directamente a las condiciones meteorológicas ambientales sin una envolvente especializada. Mientras que una instalación interior estándar requiere una envolvente IP20 o IP23, una configuración exterior exige una envolvente robusta IP54 o NEMA 3R/4X equipada con calefactores anticondensación automáticos o un sistema de intercambiador de calor aire-aire.

Q3: Cuál es la relación costo-beneficio real de los transformadores de tipo seco en comparación con las unidades llenas de aceite?

El CapEx directo de los transformadores de tipo seco conlleva una prima de adquisición inicial de 1.3× a 1.8× la de una unidad equivalente llena de aceite. Sin embargo, el costo total de propiedad (TCO) a menudo favorece la tecnología de tipo seco porque elimina por completo los gastos continuos de pruebas/mantenimiento de aceite y los costos de infraestructura civil (como cubetos de retención de aceite y muros antiexplosión).
