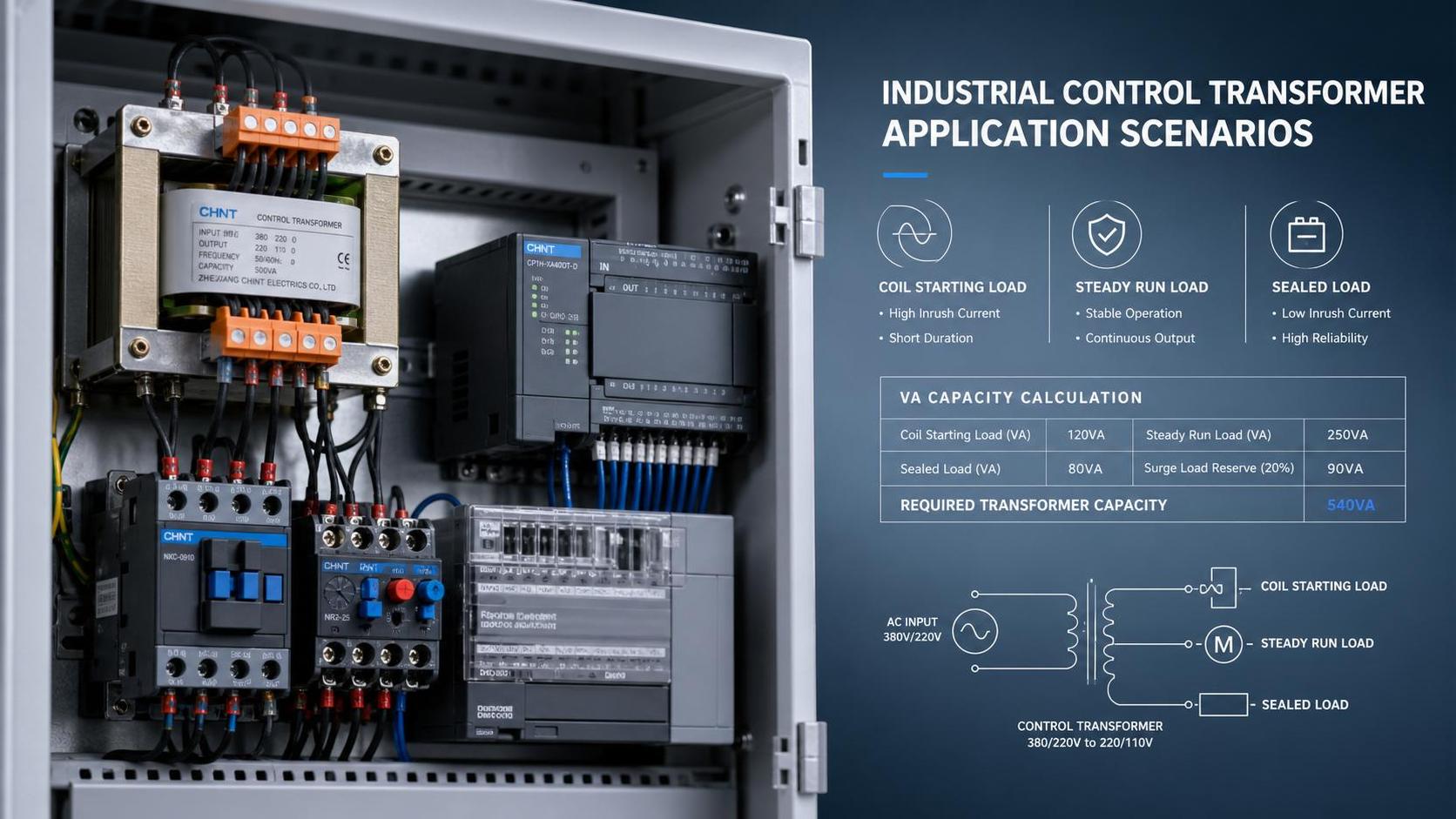

La elección del transformador de control industrial correcto comienza con una pregunta práctica: ¿cuántos VA necesita realmente el circuito de control?

Esa respuesta afecta la estabilidad del voltaje, el funcionamiento de los relés, la vida útil de las bobinas, la temperatura del gabinete y el riesgo de mantenimiento.

En sistemas de control impulsados por transformadores, un dimensionamiento inexacto suele causar más problemas que una falla evidente de un componente.

Un dimensionamiento insuficiente puede producir un bajo voltaje secundario durante la corriente de entrada.

Un dimensionamiento excesivo puede parecer seguro, pero aumenta el costo y puede debilitar la coordinación de la protección.

Por lo tanto, un proceso de selección fiable depende del análisis de la carga, de condiciones reales de operación y de la calidad del transformador.

Esto es aún más importante en instalaciones donde los circuitos de control alimentan motores, contactores, interfaces PLC, alarmas e interbloqueos bajo condiciones de conmutación frecuentes.

Qué significa realmente el dimensionamiento en VA

Para un transformador de control industrial, los VA son la potencia aparente que necesita el circuito de control secundario.

Por lo general, se calcula a partir del voltaje y la corriente.

La fórmula básica es sencilla: VA = volts × amps.

El desafío es que los circuitos de control rara vez consumen una sola corriente estable.

Algunos dispositivos tienen un valor de VA en régimen permanente.

Otros, especialmente contactores y solenoides, tienen un VA de corriente de entrada mucho mayor al arrancar.

Esa diferencia es la razón por la que ocurren muchos errores de dimensionamiento.

Carga en régimen permanente frente a carga de corriente de entrada

El VA en régimen permanente es la potencia necesaria después de que una bobina se energiza y se mantiene en posición.

El VA de corriente de entrada es la demanda temporal cuando la bobina se activa por primera vez.

Un transformador de control industrial práctico debe soportar ambas condiciones sin una caída de voltaje excesiva.

Cómo calcular los VA para circuitos de control

El método más útil es separar las cargas continuas de las cargas momentáneas.

Después, verifique qué dispositivos pueden energizarse al mismo tiempo.

Paso 1: enumere cada carga secundaria

• Bobinas de contactores y relés
• Solenoides y temporizadores
• Lámparas piloto y zumbadores
• Potencia de entrada del PLC o módulos de interfaz
• Dispositivos auxiliares de control alimentados por el mismo transformador

Paso 2: separe las condiciones de operación

Sume el VA en régimen permanente de todas las cargas que permanecen energizadas al mismo tiempo.

Luego identifique el mayor evento de corriente de entrada esperado durante la conmutación normal.

En muchos paneles, la condición determinante es que un contactor se active mientras varias cargas ya están en régimen permanente.

Paso 3: calcule el VA que determina la selección

Una regla común es:

VA requerido = VA total en régimen permanente de las cargas simultáneas + mayor VA adicional de corriente de entrada.

Si dos bobinas grandes pueden arrancar al mismo tiempo, utilice su corriente de entrada combinada.

En este caso, el total en régimen permanente es de 60 VA.

La corriente de entrada adicional por encima del régimen permanente para el Contact A es el evento clave.

Una selección segura de transformador de control industrial llevaría al siguiente valor nominal estándar por encima de ese requisito.

Por qué la industria presta atención a la precisión del dimensionamiento

Los circuitos de control son cada vez más densos y sensibles.

Más paneles combinan cargas electromecánicas con electrónica que reacciona mal a un voltaje inestable.

Las caídas breves durante la activación de bobinas pueden provocar disparos molestos, vibración de relés o fallas en el cierre de contactores.

Al mismo tiempo, la eficiencia energética y la gestión del calor en el panel tienen más importancia que antes.

Por eso, los fabricantes de transformadores con sistemas controlados de producción e inspección siguen siendo relevantes en la evaluación técnica.

Jiangsu Shengda Power Equipment Co., Ltd. fabrica transformadores bajo una gestión estricta y control de calidad, con cumplimiento de GB1094.1-2-1996, GB/T6451-2008 y los requisitos de ISO9001.

Esa base respalda una correspondencia más fiable entre los cálculos de diseño y el rendimiento en campo.

Factores prácticos más allá de la fórmula

Variación del voltaje de entrada

Si el voltaje primario es inferior al nominal, el voltaje secundario también caerá.

Eso reduce el margen disponible durante la corriente de entrada.

Temperatura ambiente y diseño del gabinete

Un panel compacto con poca ventilación puede elevar rápidamente la temperatura del transformador.

El estrés térmico acorta la vida útil del aislamiento y afecta la fiabilidad.

Crecimiento de la carga y ciclos de operación

Un circuito que funciona hoy puede quedar al límite después de futuras incorporaciones.

La conmutación frecuente también aumenta la importancia del rendimiento durante la corriente de entrada.

• Verifique las cargas simultáneas reales, no solo los totales de placa.
• Reserve un margen razonable, pero evite un sobredimensionamiento excesivo.
• Confirme el voltaje secundario en las peores condiciones del primario.
• Revise las condiciones térmicas dentro del gabinete de control.

Opciones de transformadores relacionadas en sistemas más amplios

El dimensionamiento del transformador de control es solo una parte de una estrategia de transformadores más amplia.

Las instalaciones también pueden comparar unidades secas, de bajas pérdidas o de distribución de media tensión según el entorno y el diseño de la red.

Por ejemplo, cuando las condiciones de instalación requieren bajas pérdidas, menor ruido y un sólido rendimiento de aislamiento, una solución de tipo seco puede respaldar el plan general de fiabilidad.

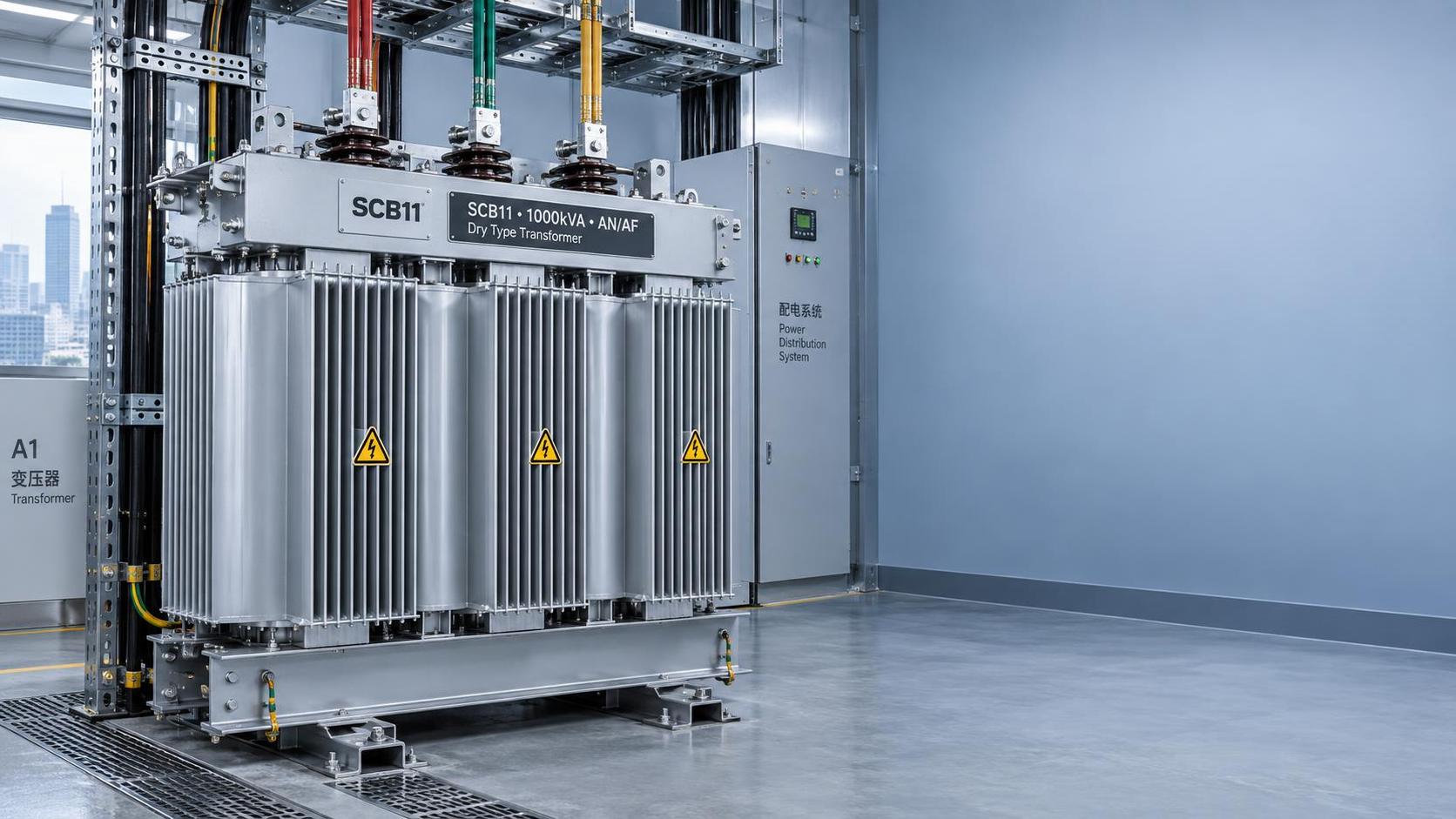

Una referencia relevante esSCB11 Type Dry-Type Transformer, que utiliza una estructura optimizada de bobina de alta tensión y materiales de chapa de acero al silicio de calidad.

Su diseño mejora la distribución del campo eléctrico, reduce la descarga parcial y puede trabajar con dispositivos de control de temperatura y refrigeración por aire cuando las condiciones de carga se vuelven exigentes.

Eso no reemplaza el dimensionamiento cuidadoso del circuito de control, pero muestra cómo los cálculos a nivel de componente y la selección de transformadores a nivel de sistema están estrechamente conectados.

Una base sólida para el siguiente paso de selección

Un transformador de control industrial bien dimensionado no se elige solo por intuición.

Se basa en una lista de cargas, en la comprensión del comportamiento de la corriente de entrada y en una visión realista de las condiciones de operación.

Cuando esos puntos se documentan claramente, comparar opciones de transformadores resulta mucho más fácil.

El siguiente paso útil es verificar las cargas simultáneas reales, compararlas con los valores nominales estándar de VA y revisar si el esquema general del transformador también necesita soporte de bajas pérdidas o de tipo seco.

Ese enfoque convierte el dimensionamiento del transformador de control industrial en una decisión de ingeniería repetible, en lugar de una suposición hecha en la etapa del panel.
