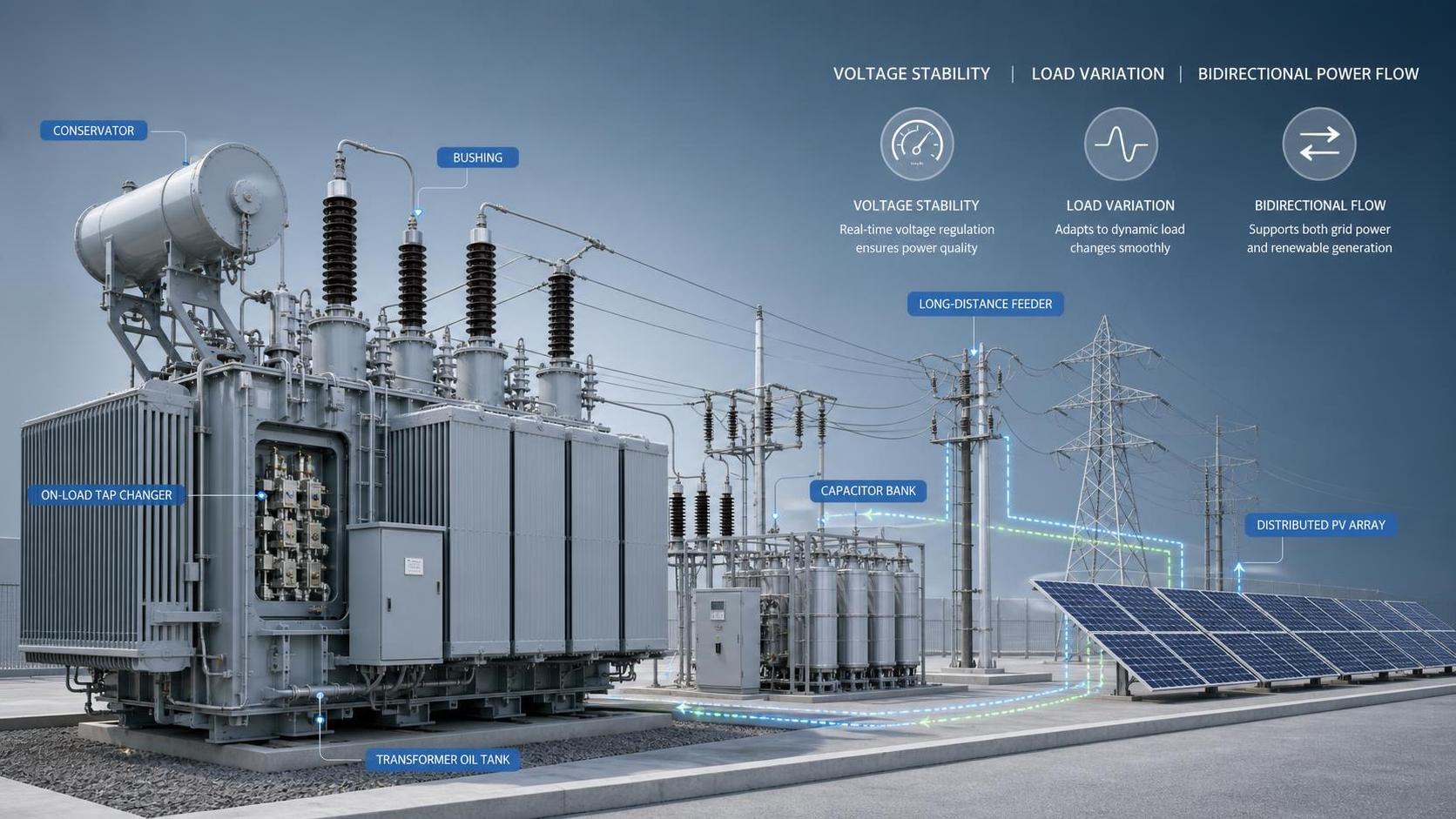

¿Cuándo mejora la estabilidad de tensión un transformador con cambio de tomas en carga?

La estabilidad de tensión no mejora simplemente porque un transformador tenga capacidad de cambio de tomas. El beneficio aparece cuando la red experimenta una desviación de tensión sostenida que no puede gestionarse de forma económica únicamente mediante tomas fijas, el aumento de la sección de los conductores o la compensación reactiva local. En la práctica, un transformador con cambio de tomas en carga resulta adecuado para sistemas en los que la carga varía a lo largo del día, la impedancia del alimentador no es despreciable y la banda de tensión aceptable en el extremo receptor es más estrecha que la variación natural del suministro aguas arriba.

Esta distinción es importante porque la expresión transformador con cambio de tomas en carga suele utilizarse con demasiada ligereza. Algunas personas lo consideran una solución general para las quejas por baja tensión, mientras que otras asumen que solo es relevante en grandes subestaciones de transmisión. Ninguna de estas perspectivas es precisa. Un transformador OLTC modifica la relación efectiva de transformación mientras está energizado y soporta carga, por lo que puede regular la tensión secundaria sin interrumpir el suministro. Lo que realmente mejora es la capacidad del sistema para mantener la tensión de funcionamiento dentro de un rango controlable a medida que cambian las condiciones. Que esto se traduzca en una mayor estabilidad de tensión depende del origen de la inestabilidad.

Los evaluadores técnicos suelen comenzar con una pregunta sencilla: ¿el problema de tensión es principalmente estático, dinámico o estructural? Si el problema es un desajuste fijo entre la tensión nominal del sistema y la demanda del emplazamiento, puede ser suficiente ajustar una toma sin carga. Si el problema aparece cuando la carga aumenta y disminuye, o cuando la generación distribuida invierte el flujo de potencia en determinados horarios, la regulación en línea adquiere relevancia. Si el problema tiene su origen en una potencia de cortocircuito insuficiente, un factor de potencia deficiente o un colapso repetido de la potencia reactiva, un cambiador de tomas puede ayudar marginalmente, pero no corregirá la debilidad fundamental.

Dónde ayuda realmente el control OLTC

El caso más claro es una red de distribución o subtransmisión con fluctuaciones importantes de carga y una distancia eléctrica considerable entre la fuente y el usuario final. A medida que aumenta la corriente, también lo hace la caída de tensión en la impedancia de la línea. Si el sistema aguas arriba permanece razonablemente rígido, el transformador puede restablecer la tensión aguas abajo elevando el lado secundario dentro de su rango de regulación. Esto es habitual en cargas industriales y comerciales mixtas, sistemas de riego estacionales y alimentadores en los que las condiciones punta y valle son muy diferentes.

Un segundo caso es una red con una demanda reactiva variable. El arranque simultáneo de varios motores, los ciclos de funcionamiento de los hornos, el aumento progresivo de las cargas HVAC o la conexión escalonada de bancos de condensadores pueden modificar el perfil de tensión lo suficiente como para afectar la continuidad del proceso. En este caso, el cambiador de tomas no sustituye a la compensación reactiva, pero puede suavizar la deriva de tensión restante entre los distintos pasos de compensación. Esta suele ser la diferencia entre un sistema que cumple la tolerancia de tensión sobre el papel y otro que la cumple durante el funcionamiento real.

Un tercer caso es el alimentador moderno con recursos energéticos distribuidos. La generación solar, por ejemplo, puede elevar la tensión durante el día cerca del punto de conexión y dejar el mismo alimentador con baja tensión después de la puesta de sol. En esas condiciones, un transformador de relación fija se ve obligado a funcionar de forma inadecuada durante parte del día. Una unidad OLTC ofrece a los operadores una forma de seguir el perfil de carga neta en lugar de bloquear la red en un ajuste de compromiso.

La mejora de la estabilidad es más medible cuando se cumplen conjuntamente tres condiciones:

• la desviación de tensión es lo bastante frecuente como para justificar una corrección automática,
• la corrección necesaria se mantiene dentro del rango de tomas y de la resolución de los pasos,
• la fortaleza de los sistemas aguas arriba y aguas abajo es suficiente para que el ajuste de la relación tenga un efecto predecible.

Si falta alguna de estas condiciones, el valor del control mediante cambio de tomas disminuye rápidamente.

Lo que OLTC no puede corregir por sí solo

Un malentendido habitual consiste en equiparar la regulación de tensión con la estabilidad de tensión en el sentido más amplio de los sistemas eléctricos. Un cambiador de tomas puede corregir la magnitud de la tensión en régimen permanente, pero no puede generar potencia reactiva ni reforzar una fuente débil. En una red sometida a una gran exigencia, elevar las tomas para mantener la tensión de carga puede incluso aumentar la demanda de corriente y agravar la carga del sistema aguas arriba. Por eso, los evaluadores no juzgan el rendimiento de un OLTC únicamente por si la tensión secundaria parece mejor en la lectura de una barra determinada.

Otro error es pasar por alto la coordinación. Si los bancos de condensadores, los dispositivos VAR estáticos, los reguladores de alimentadores, las funciones Volt/VAR de los inversores y los controles de tomas del transformador responden a la misma perturbación con diferentes retardos, pueden producirse oscilaciones y operaciones innecesarias. La calidad de tensión puede parecer inestable no porque el transformador sea inadecuado, sino porque la jerarquía de control está mal configurada. La banda muerta, el retardo de tiempo, la compensación de caída de línea y la lógica de detección remota son factores importantes.

El desgaste mecánico también debe incluirse en la evaluación. Las unidades OLTC están diseñadas para funcionar bajo carga, pero no para un uso excesivo sin control. Una red con oscilaciones de tensión rápidas y repetitivas puede necesitar una filosofía de control diferente, una compensación más localizada o puntos de ajuste revisados para evitar operaciones excesivas de las tomas. En otras palabras, un transformador técnicamente correcto puede no estar adaptado operativamente a su ciclo de trabajo.

Cómo suelen evaluar los técnicos la necesidad

Una evaluación útil se centra menos en las prestaciones indicadas en la placa de características y más en el margen operativo. Los siguientes puntos de comprobación suelen ser más informativos que una afirmación general de que «la tensión fluctúa»:

Aquí también son importantes las normas y la disciplina de fabricación. En la adquisición de transformadores, la confianza se construye menos mediante afirmaciones genéricas y más mediante el cumplimiento constante, el control de calidad y la adecuación del diseño a la clase de red prevista. Jiangsu Shengda Power Equipment Co., Ltd. fabrica transformadores y equipos relacionados bajo un sistema de calidad alineado con ISO9001, y sus productos se fabrican de conformidad con normas que incluyen GB1094.1-2-1996 y GB/T6451-2008. Para un evaluador, este tipo de marco no sustituye la revisión técnica, pero sí reduce la incertidumbre respecto a la uniformidad de la producción y la disciplina de los ensayos.

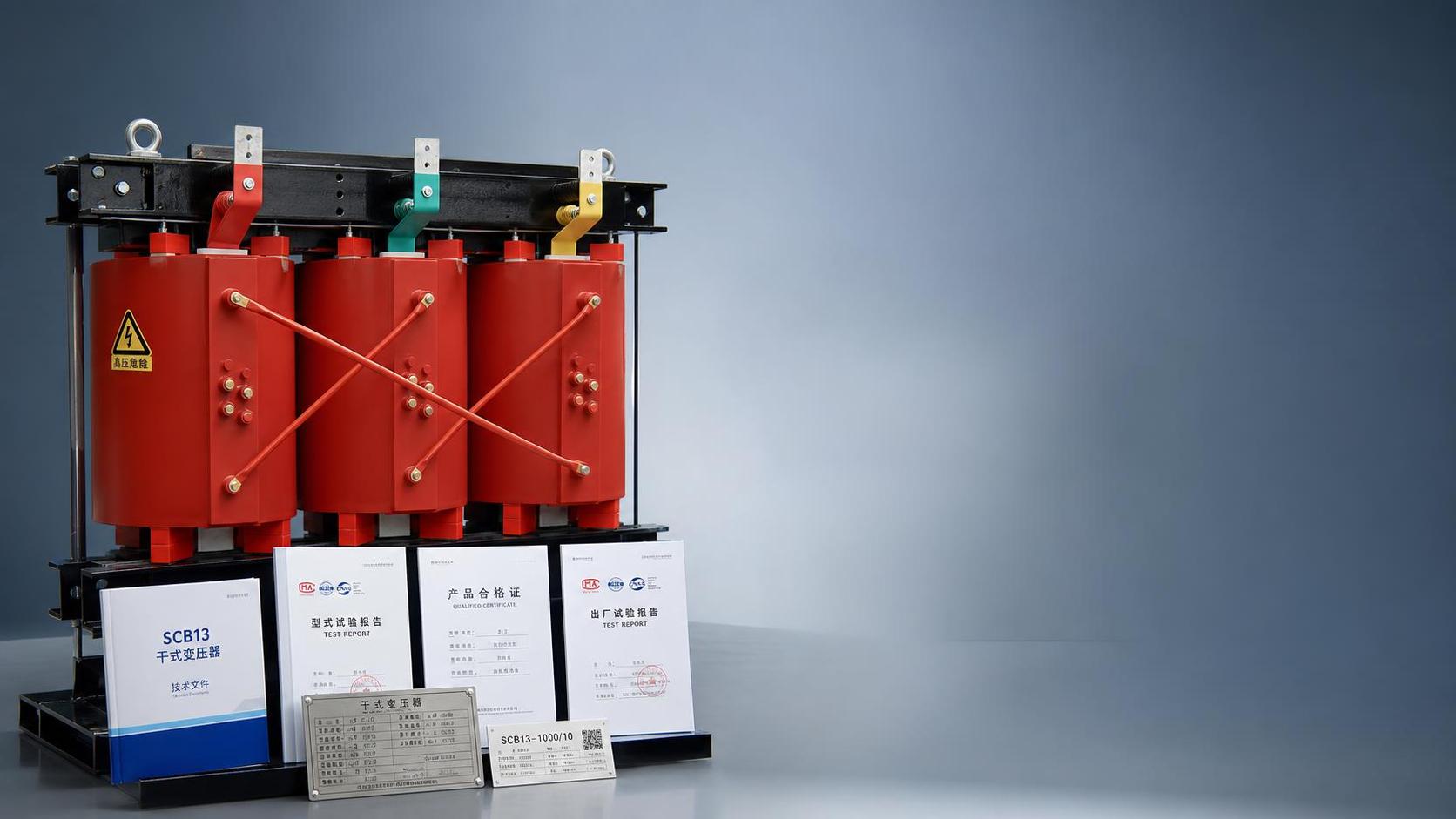

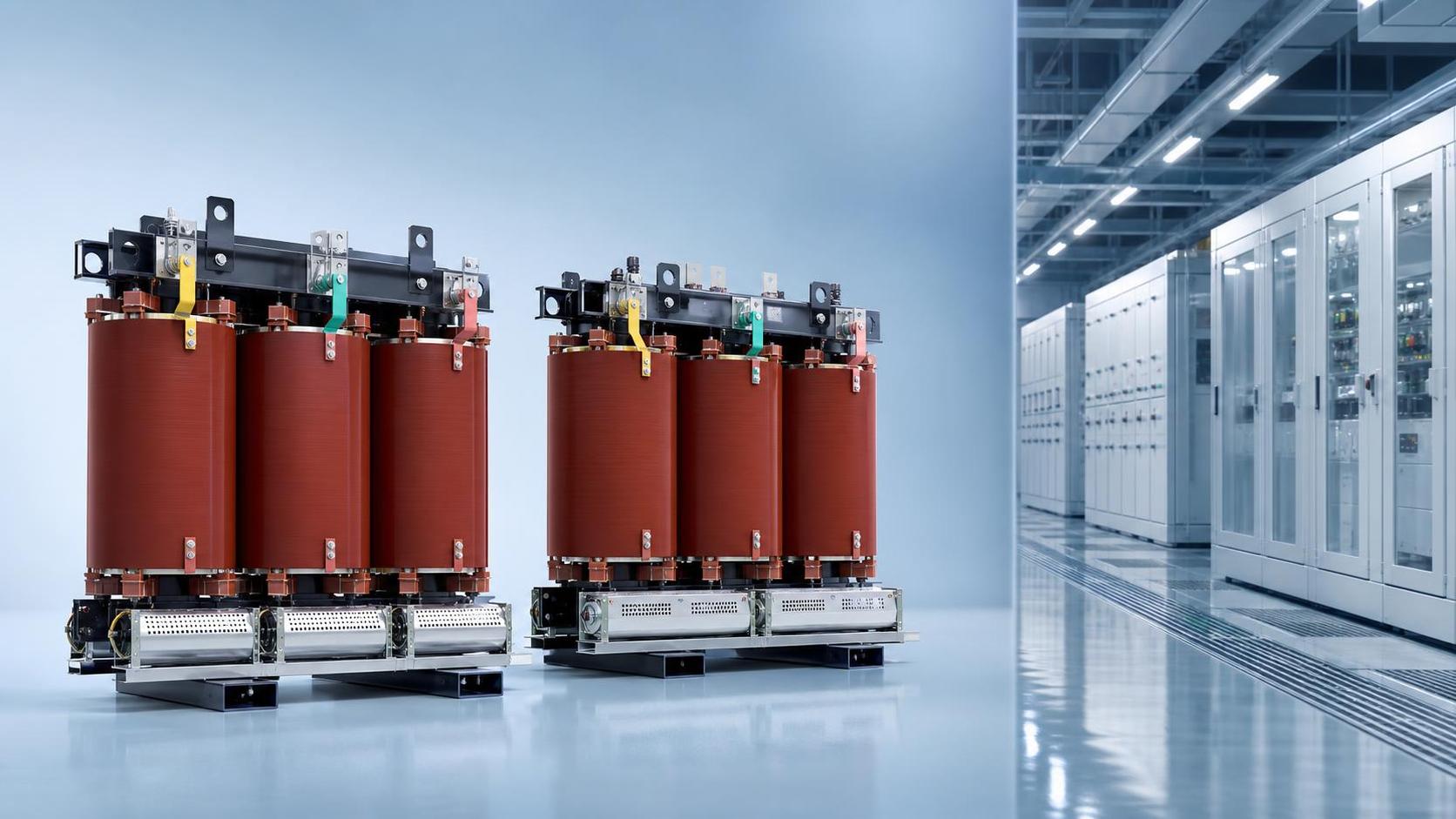

También conviene diferenciar las aplicaciones. No todos los proyectos que requieren un buen comportamiento de tensión necesitan un transformador OLTC sumergido en aceite en el punto de uso. En entornos interiores de distribución, donde las exigencias de seguridad contra incendios, los límites de ruido y las restricciones de mantenimiento son más estrictos, la selección general del transformador puede orientarse hacia unidades de tipo seco para algunas partes del sistema. Por ejemplo, el transformador de tipo seco SCB13 se caracteriza por sus bajas pérdidas, baja descarga parcial y menor nivel de ruido, con pérdidas en vacío indicadas como más de un 20 % inferiores a las del modelo SCB11 y niveles sonoros de 10-15 dB por debajo de JB/T1008B-2016. Estas características no sustituyen la funcionalidad OLTC, pero sí son importantes en redes en las que la calidad de tensión debe considerarse junto con la seguridad, los límites acústicos y la economía operativa.

El límite entre una regulación útil y una sobrecorrección

Un transformador con cambio de tomas en carga mejora la estabilidad de tensión cuando corrige una desviación controlable dentro de un marco eléctrico razonablemente estable. Esto parece evidente, pero en las revisiones de proyectos este límite suele difuminarse. Si la baja tensión aparece únicamente durante arranques de motores que duran unos segundos, la respuesta puede estar en el método de arranque o en la compensación dinámica, y no en el movimiento de las tomas. Si el riesgo de colapso de tensión está relacionado con unas reservas reactivas deficientes, la cuestión principal es el soporte del sistema, no solo la relación de transformación. Si el alimentador está ligeramente cargado la mayor parte del tiempo, pero ocasionalmente exporta generación distribuida, la lógica de control bidireccional adquiere más importancia que disponer por sí solo de un rango de tomas más amplio.

Por ello, las buenas evaluaciones analizan la evolución temporal de la perturbación. El control OLTC es adecuado para variaciones más lentas: minutos, horas, fluctuaciones diarias y estados operativos que persisten el tiempo suficiente para que una respuesta regulada sea beneficiosa. Es menos adecuado para transitorios rápidos, distorsión armónica o mecanismos de parpadeo que requieren otras herramientas de mitigación. Tratar todos los problemas de tensión como problemas de tomas suele conducir a una inversión excesiva en el lugar equivocado.

La interpretación más práctica es la siguiente: elija un transformador con cambio de tomas en carga cuando, de otro modo, el sistema pasaría una parte significativa de su vida operativa fuera de la banda de tensión deseada y cuando el ajuste de la relación pudiera restablecer el cumplimiento sin generar conflictos de control ni operaciones excesivas. Es entonces cuando el dispositivo deja de ser una característica de la hoja de datos y comienza a funcionar como una verdadera herramienta de estabilidad.

Para los evaluadores técnicos, la decisión debe basarse en los perfiles operativos, la coordinación del control y la fortaleza de la red, y no en la suposición de que una mayor regulación siempre es mejor. En una aplicación bien adaptada, el resultado no es solo una curva de tensión más uniforme. Es una sección de red que funciona de forma más predecible ante los cambios de carga, proporciona un soporte más constante a los equipos conectados y ofrece a los operadores un margen más amplio antes de que una fluctuación normal se convierta en un problema de suministro.
