Serie S22 de transformadores de potencia sumergidos en aceite

Serie S22 de transformadores de potencia sumergidos en aceite

El transformador sumergido en aceite de Clase 1, energéticamente eficiente y ahorrador de energía, es un nuevo tipo de transformador desarrollado según el estándar GB20052-2020. Nuestra empresa ha logrado reducir la pérdida sin carga y el ruido mediante la optimización e innovación en el diseño de la estructura del núcleo y las bobinas, gracias a la investigación y aplicación de nuevos materiales y procesos, combinando la innovación independiente con la introducción de tecnología. Este es un producto desarrollado de manera autónoma.
283180711@qq.com
Anterior:Transformador Seco Tipo SCB10
Siguiente:Serie S20 de transformadores de potencia sumergidos en aceite

Descripción del producto

El transformador sumergido en aceite de Clase 1, energéticamente eficiente y ahorrador de energía, es un nuevo tipo de transformador desarrollado según el estándar GB20052-2020. Nuestra empresa ha logrado reducir la pérdida sin carga y el ruido mediante la optimización e innovación en el diseño de la estructura del núcleo y las bobinas, gracias a la investigación y aplicación de nuevos materiales y procesos, combinando la innovación independiente con la introducción de tecnología. Este es un producto desarrollado de manera autónoma.
El nivel de ruido se reduce en un promedio del 20% en comparación con el estándar nacional actual JB/T10088-2016, y el nivel de rendimiento del producto ha alcanzado el nivel avanzado en China.

Parámetros de Rendimiento del Transformador Inmerso en Aceite de Clase de Eficiencia Energética 1 (Versión en Inglés)

ModeloCapacidad nominal (KVA)Marca de conexiónCombinación de voltaje (KV)Pérdida sin carga (W)Pérdida de carga DY (W)Pérdida de carga YY (W)Corriente sin carga (%)Impedancia de cortocircuito (%)



Alta tensiónRango de derivaciónBaja tensión




S22-M-30/10-NX130Yyn0 o Dyn1110.5、10、6.3、6±5% o ±2×2.5%0.4654554301.54.0
S22-M-50/10-NX150806556251.3
S22-M-63/10-NX163907857451.2
S22-M-80/10-NX1801059459001.2
S22-M-100/10-NX1100120114010801.1
S22-M-125/10-NX1125135136012951.1
S22-M-160/10-NX1160160166515851.0
S22-M-200/10-NX1200190197018701.0
S22-M-250/10-NX1250220230021950.9
S22-M-315/10-NX1315270276026300.9
S22-M-400/10-NX1400330325030950.8
S22-M-500/10-NX1500385390037100.8
S22-M-630/10-NX163046044600.64.5
S22-M-800/10-NX180056054000.6
S22-M-1000/10-NX1100066574150.6
S22-M-1250/10-NX1125078086400.5
S22-M-1600/10-NX11600940104400.5
S22-M-2000/10-NX120001085131800.45.0
S22-M-2500/10-NX12500128013360
0.4

Visualización detallada

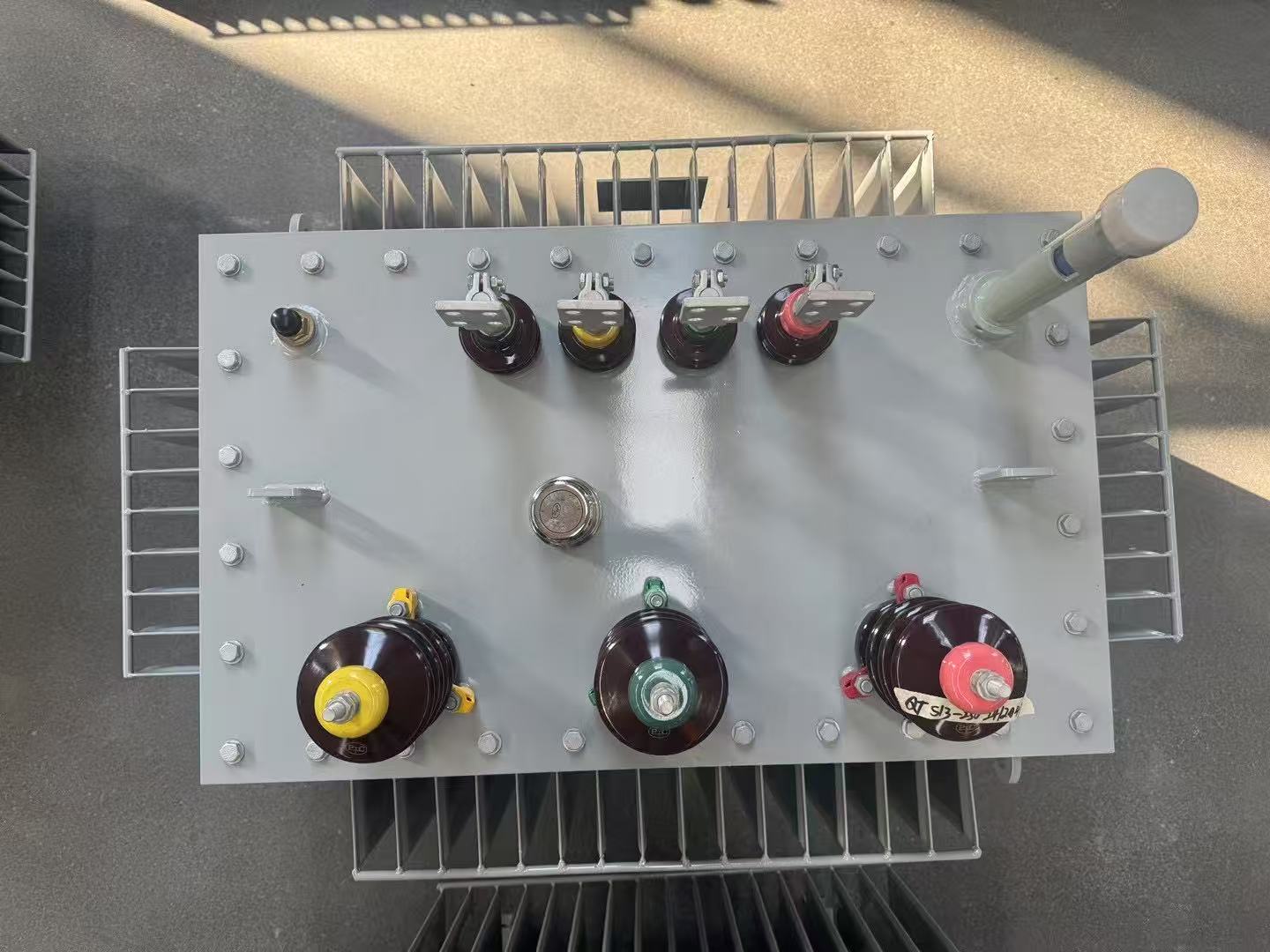

  • Transformador sumergido en aceite 4

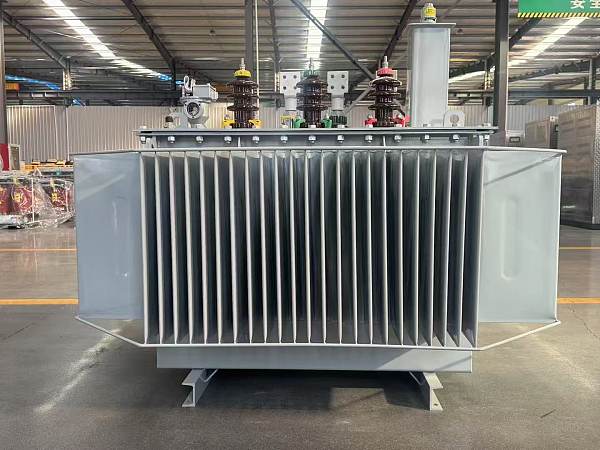

  • Diagrama detallado del transformador sumergido en aceite (2)

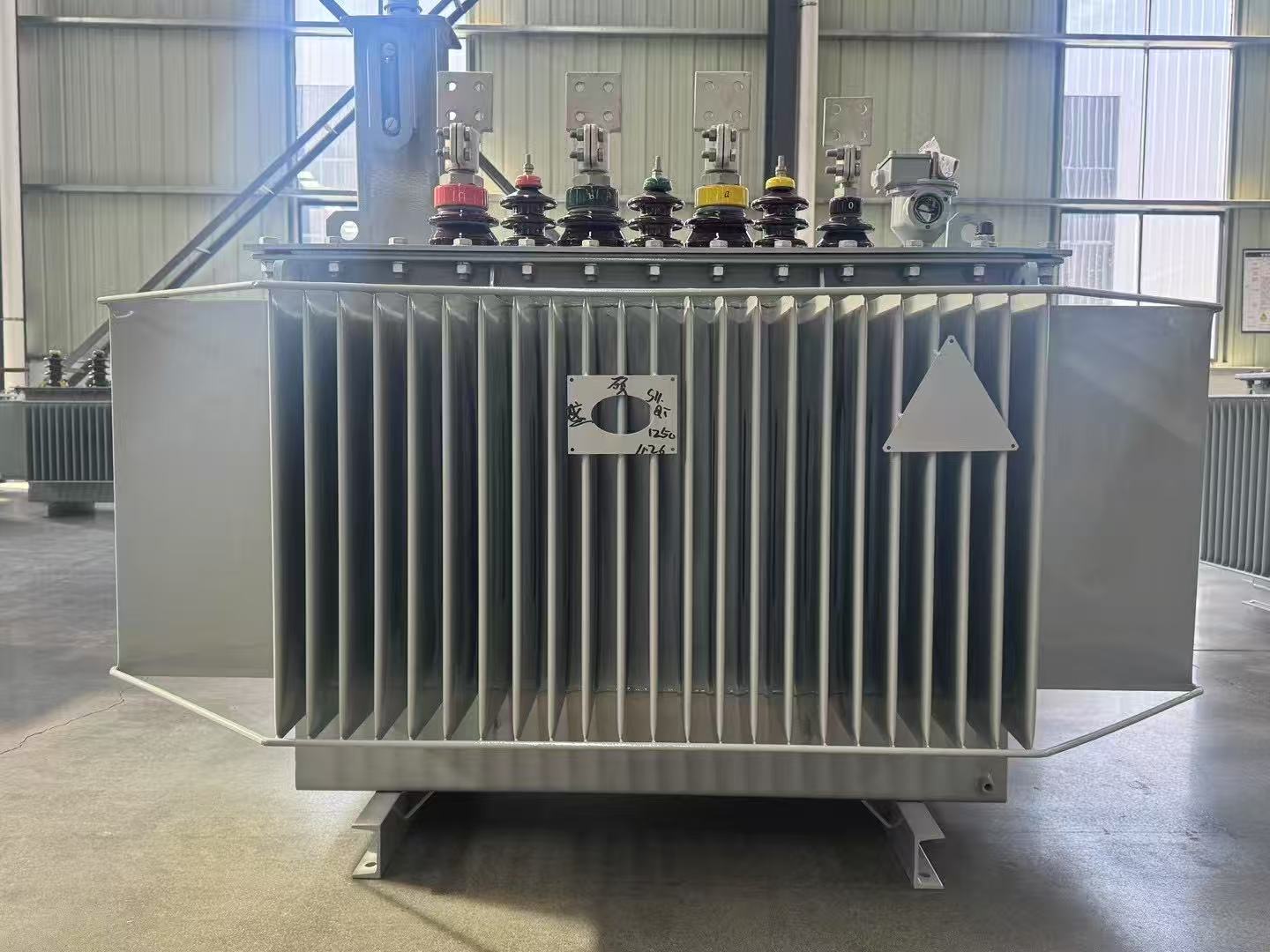

  • Diagrama detallado del transformador sumergido en aceite (3)

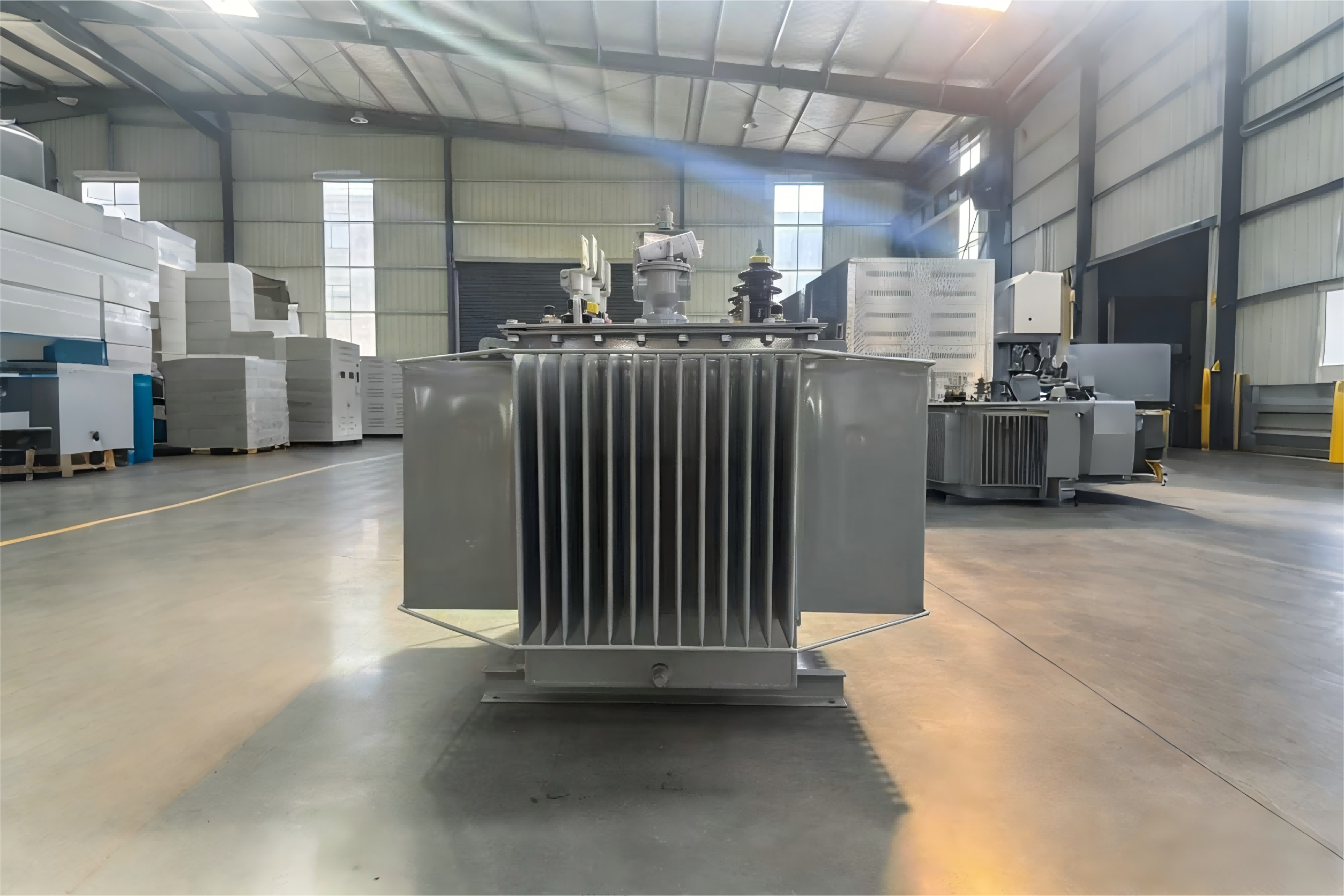

  • Diagrama detallado del transformador sumergido en aceite
