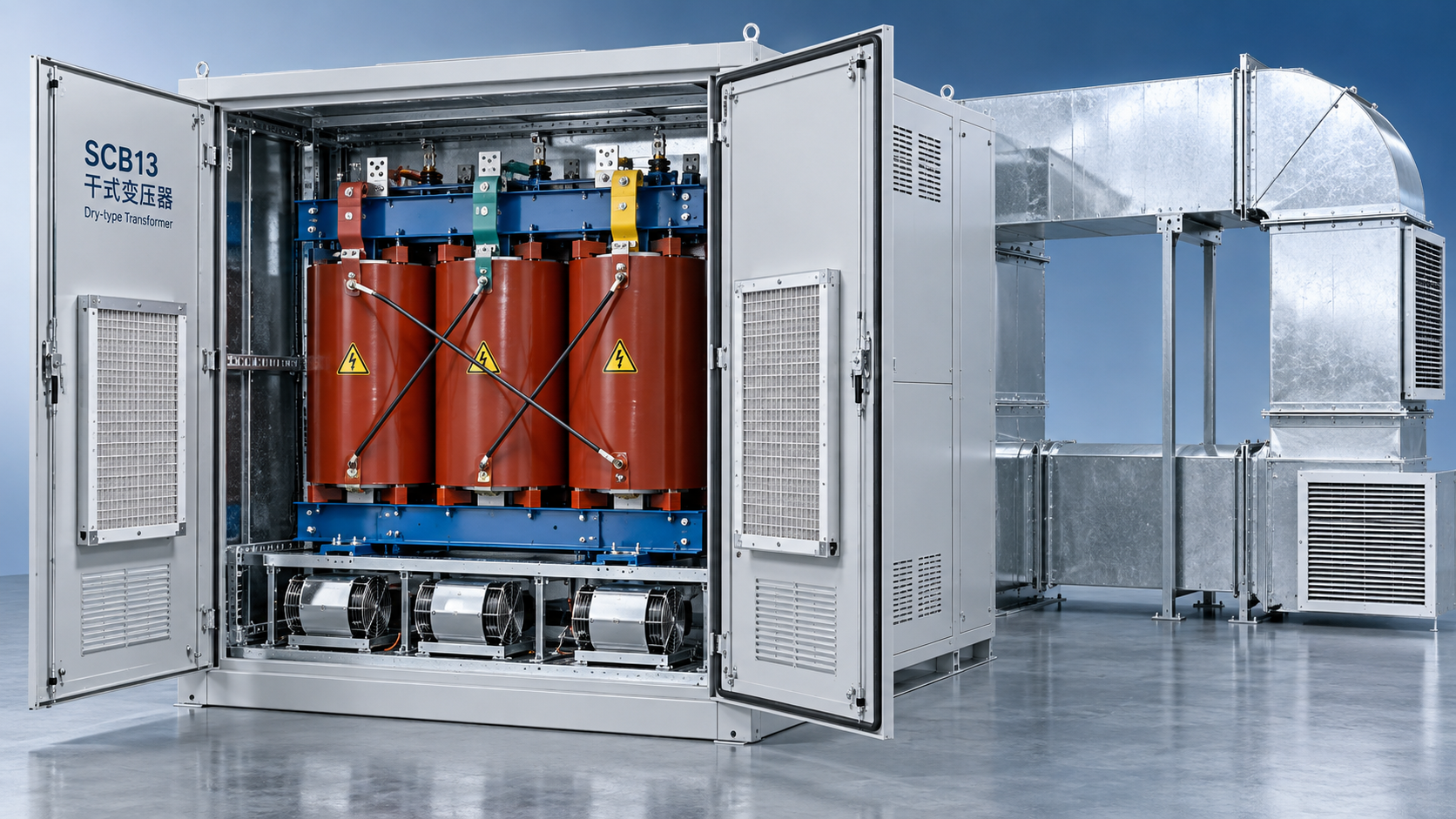

Un transformador seco SCB13 no tiene un grado obligatorio único de protección contra el polvo determinado por su designación de modelo. La envolvente debe ser adecuada para el entorno de instalación: IP2X protege contra el acceso a partes peligrosas y contra objetos sólidos de mayor tamaño, pero no garantiza protección frente a la entrada de polvo. Cuando el polvo en suspensión suponga un riesgo real de contaminación, IP5X o IP6X pueden ser adecuados, pero solo si el sistema de refrigeración está verificado para las condiciones de servicio especificadas para el transformador.

Por lo tanto, la selección no consiste simplemente en «elegir el grado IP más alto». Una envolvente restrictiva puede reducir el flujo de aire de refrigeración, elevar la temperatura de los devanados y limitar la capacidad utilizable. La especificación adecuada combina una barrera contra el polvo apropiada, una vía de disipación del calor validada y requisitos de mantenimiento que el emplazamiento pueda cumplir de forma realista.

Qué garantiza realmente el grado IP

Según IEC 60529, el primer numeral característico describe la protección contra el acceso a partes peligrosas y contra objetos sólidos extraños. El segundo numeral describe la protección contra el agua. Una «X» significa que la característica correspondiente no está especificada; no indica un nivel de protección concreto.

No debe confundirse IP23 con un grado de protección contra el polvo. El primer numeral sigue siendo 2; el numeral de protección contra el agua no mejora la resistencia al polvo. Del mismo modo, IP54 e IP55 comparten la misma clasificación de protección contra el polvo, aunque difieren en su capacidad de protección contra el agua.

El grado debe aplicarse a la envolvente ensamblada, incluidas las puertas, los equipos de ventilación, las entradas de cables, las aberturas de inspección y las juntas. Un armario con clasificación que incorpore una abertura para ventilador no verificada o un prensaestopas inadecuado quizá no mantenga el grado de protección declarado.

La composición del polvo importa tanto como la cantidad visible

Una sala de transformadores donde se deposita polvo ocasionalmente no equivale a un taller con emisiones continuas de partículas finas. Determine dónde se origina el polvo, si permanece en suspensión durante el funcionamiento y si la ventilación lo transporta directamente hacia el transformador. Las actividades cercanas de rectificado, manipulación de materiales o procesamiento de polvos pueden modificar considerablemente la exposición.

La composición de las partículas afecta a las consecuencias de su entrada. Los depósitos pueden obstruir los conductos de refrigeración y cubrir las superficies de transferencia térmica. La contaminación conductora puede comprometer las distancias eléctricas de aislamiento y las superficies aislantes, mientras que los depósitos higroscópicos pueden resultar más problemáticos cuando aumenta la humedad o se produce condensación. Los devanados de resina moldeada no hacen que los terminales, las conexiones ni todas las interfaces de aislamiento sean inmunes a la contaminación.

La descripción ambiental facilitada al fabricante debe especificar el tipo de partículas, la concentración aproximada cuando haya mediciones disponibles, la duración de la exposición, la humedad y las prácticas de limpieza. «Ubicación interior con polvo» es una descripción demasiado amplia para fundamentar una selección de envolvente justificable.

El polvo combustible requiere una evaluación independiente. IP6X por sí solo no establece la idoneidad para una atmósfera explosiva. La clasificación de zonas peligrosas, los riesgos de ignición, las temperaturas de superficie y los requisitos aplicables a los equipos deben abordarse por separado.

La exclusión del polvo no debe comprometer la disipación del calor

Los transformadores de resina moldeada SCB13 disipan el calor mediante su sistema de refrigeración, que puede incluir funcionamiento por circulación natural de aire y refrigeración asistida por ventiladores. Las aberturas de la envolvente, las distancias internas y la sala circundante afectan a ese proceso. Añadir paneles o filtros a una envolvente ventilada existente puede alterar su rendimiento térmico aunque el transformador en sí no cambie.

En un sistema de aire filtrado, no solo importa el rendimiento con un filtro limpio. A medida que se acumula el polvo retenido, aumenta la pérdida de presión y puede disminuir el caudal de aire. El diseño necesita un límite de funcionamiento aceptable para la carga del filtro, un medio para detectar que se ha alcanzado dicho límite y acceso suficiente para sustituirlo sin exponer al personal a equipos energizados.

Una envolvente estanca al polvo no puede depender de una ventilación sin restricciones con aire ambiente. Su sistema de disipación del calor puede utilizar intercambiadores de calor diseñados específicamente, otro sistema de refrigeración verificado o una transferencia de calor adecuada a través de una envolvente diseñada para ese fin. Estos sistemas requieren verificación térmica; sellar un armario estándar no es una solución equivalente.

La aceptación térmica debe contemplar la carga especificada, las pérdidas, la temperatura ambiente, la altitud cuando corresponda, el modo de refrigeración y la configuración de la envolvente. Si la refrigeración forzada permite una capacidad nominal superior, la documentación también debe indicar el servicio admisible tras un fallo del ventilador o de la alimentación auxiliar. Un grado IP no aporta ninguna prueba del comportamiento del transformador en cuanto al aumento de temperatura.

Una sala más limpia puede ser mejor que un armario más restrictivo

Cuando el polvo se origina fuera de la sala eléctrica, controlar su entrada a nivel de la sala puede permitir que el transformador funcione en una envolvente menos restrictiva. Las penetraciones selladas, el aire de impulsión filtrado y la presión controlada de la sala pueden reducir la exposición y, al mismo tiempo, mantener la ventilación del transformador. Su eficacia depende del uso de las puertas, las fugas del edificio, los sistemas de extracción y el funcionamiento continuo de los equipos de tratamiento de aire.

Este enfoque no equivale a asignar un grado IP5X o IP6X a la envolvente del transformador. Es una estrategia de control ambiental cuya fiabilidad debe evaluarse. Si la sala se abre con frecuencia a una zona de producción polvorienta o la ventilación no está disponible durante el funcionamiento del transformador, la protección prevista puede no mantenerse.

La tecnología del transformador también afecta a los límites de protección. En untransformador de potencia sumergido en aceite de la serie S13, la parte activa se encuentra dentro de un tanque lleno de aceite, en lugar de refrigerarse directamente mediante el aire ambiente que circula alrededor de los devanados de tipo seco. Esta diferencia explica por qué los requisitos de envolvente no pueden transferirse entre ambos diseños. No justifica sustituir un SCB13 sin evaluar por separado la seguridad contra incendios, las limitaciones de instalación y las obligaciones de mantenimiento.

Qué exigir en la propuesta de la envolvente

Una propuesta útil debe relacionar el grado IP declarado con las condiciones exactas del transformador y de la instalación. Una declaración de catálogo como «envolvente antipolvo disponible» es insuficiente si no especifica las limitaciones de refrigeración o deja sin definir la configuración de ventilación.

Al solicitar una propuesta de envolvente para un SCB13 a Jiangsu Shengda Power Equipment Co., Ltd. o al comparar proveedores alternativos, exija documentación que incluya:

• La configuración completa de la envolvente: dimensiones, vías de circulación del aire, filtros, ventiladores, juntas de las puertas, entradas de cables y el límite al que se aplica el grado IP.
• Evidencia de protección contra la entrada de cuerpos extraños: la clasificación aplicable según IEC 60529 y documentación de ensayo de respaldo para la configuración propuesta, no solo la clasificación de un componente.
• Rendimiento térmico: evidencia del aumento de temperatura conforme a los requisitos aplicables de IEC 60076-11 o a un equivalente acordado, teniendo en cuenta los efectos de la envolvente.
• Límites de funcionamiento: condiciones ambientales permitidas, capacidad dependiente de la refrigeración, cualquier reducción de potencia necesaria y respuesta ante un fallo del sistema de refrigeración.
• Disposiciones de mantenimiento: límites de carga de los filtros, acceso para inspección, sustitución de juntas, métodos de limpieza aprobados y requisitos de aislamiento eléctrico.

No deduzca el grado de protección de la envolvente a partir de la designación SCB13 ni de una certificación general de gestión de calidad. Ninguna de las dos garantiza la protección contra el polvo de una unidad ensamblada concreta.

Realice la selección según las condiciones de funcionamiento previstas

En una sala interior controlada y cuya limpieza esté demostrada, una envolvente IP2X puede cumplir los requisitos de protección contra el acceso sin necesidad de un armario independiente con protección contra el polvo. Cuando la entrada continua de polvo pueda afectar a la refrigeración o al aislamiento, IP5X es una opción razonable para evaluar. Si es necesario excluir el polvo, evalúe IP6X junto con una solución diseñada para la disipación del calor.

No existe una concentración de polvo universal que determine automáticamente uno de estos grados. La decisión depende de las consecuencias de la contaminación, los controles ambientales, los márgenes térmicos y la facilidad de mantenimiento. Los intervalos de inspección deben basarse en la acumulación real de depósitos y la carga de los filtros, no en plazos de calendario arbitrarios; la limpieza debe realizarse según las instrucciones del fabricante y con el equipo aislado de forma segura.

La condición decisiva de aceptación es que el transformador especificado pueda soportar el servicio requerido en la envolvente seleccionada durante todo el ciclo de mantenimiento, no solo cuando el armario es nuevo y sus filtros están limpios. Si no puede demostrarse esa condición, la especificación de protección contra el polvo sigue incompleta, independientemente del número IP indicado en la oferta.
