¿Cuándo el transformador S13 cumple realmente con el código de red, y no solo con la eficiencia?

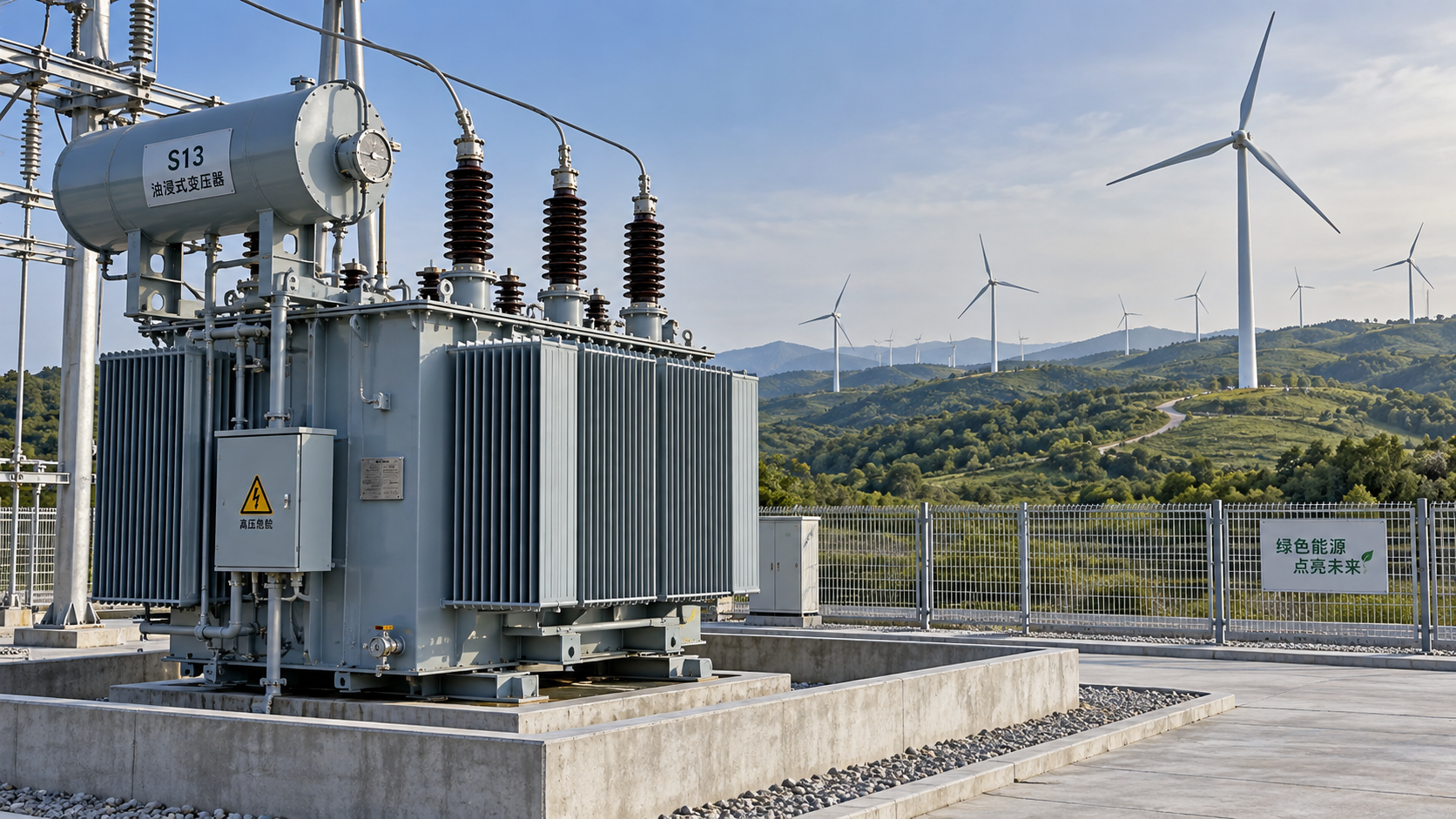

Para los responsables de proyectos que desarrollan parques eólicos o solares, seleccionar un transformador no consiste en elegir la unidad con menores pérdidas sobre el papel. Se trata de determinar si esa unidad puede *responder adecuadamente* ante la aplicación del código de red, especialmente cuando el soporte de potencia reactiva y la mitigación de armónicos se activan debido a caídas de tensión en tiempo real, rápidas fluctuaciones de generación o eventos de conmutación de convertidores. El transformador de potencia sumergido en aceite de la serie S13 se especifica con frecuencia para proyectos de energías renovables, pero su valor en términos de cumplimiento depende por completo de *cómo* se integra con el resto del sistema, y no solo de su índice de pérdidas en vacío.

Soporte de potencia reactiva: por qué el diseño del núcleo importa más que las especificaciones del cambiador de tomas

Los códigos de red (p. ej., ENTSO-E RfG, GB/T 19964 de China o IEEE 1547-2018) exigen que los inversores, y cada vez más los transformadores, contribuyan a la estabilidad de tensión mediante la inyección o absorción de potencia reactiva durante fallas o transitorios. Sin embargo, hay un aspecto que suele pasarse por alto: la capacidad de un transformador para responder de forma fiable no está determinada únicamente por su cambiador de tomas. Depende de la integridad del núcleo magnético durante ciclos de carga dinámicos.

El núcleo de acero al silicio de grano orientado laminado en frío del S13, con apilamiento de laminaciones optimizado y menores entrehierros en las uniones, minimiza las fugas de flujo y la distorsión por histéresis durante variaciones rápidas de VAR. Esto implica un menor riesgo de armónicos inducidos por saturación cuando el inversor ordena una potencia reactiva de +0.95/-0.95 pu en un plazo de 20 ms, condiciones en las que unidades S9 más antiguas o incluso algunas S11 muestran una respuesta retardada o calentamiento localizado en las uniones de las columnas. Es importante destacar que este diseño también mejora la uniformidad de operación del cambiador de tomas bajo carga (OLTC) ante una demanda reactiva desequilibrada, un factor de esfuerzo común en plantas solares distribuidas conectadas a alimentadores radiales.

Dicho esto, la especificación del OLTC sigue siendo innegociable. Un S13 sin coordinación de aislamiento conforme a IEC 60216 para transiciones frecuentes de tomas, o sin monitorización integrada de la deriva de posición de las tomas bajo cargas ricas en armónicos, no mantendrá el cumplimiento a lo largo del tiempo. Verifique que la unidad incluya modelado térmico en tiempo real de los puntos calientes de los devanados durante cargas activas/reactivas combinadas, y no solo valores nominales en estado estacionario.

Mitigación de armónicos: no se trata de «bloquear», sino de contener y amortiguar

Las plantas de energías renovables generan armónicos principalmente a partir de la electrónica de potencia, no del propio transformador. Por tanto, esperar que un S13 «filtre» los armónicos es un planteamiento fundamentalmente erróneo. Su función es la contención: evitar que las corrientes armónicas amplifiquen la resonancia, sobrecalienten los devanados o distorsionen las formas de onda de tensión más allá de los umbrales del código de red (p. ej., <5% THD_V en el PCC según GB/T 14549).

El S13 lo consigue mediante tres características interdependientes: (1) baja impedancia de secuencia cero (posibilitada por la construcción de núcleo de tres columnas), que limita la circulación de armónicos triplén; (2) alta tolerancia a la impedancia de cortocircuito (normalmente 6–8% para unidades de 35 kV), que proporciona amortiguación inherente frente a la resonancia en paralelo con bancos de condensadores; y (3) sistemas robustos de aislamiento aceite-papel clasificados para la superposición continua de tensión armónica de 3.º/5.º/7.º, verificados conforme al Anexo E de GB/T 6451-2008.

Sin embargo, proceda con cautela: un S13 de bajas pérdidas con capas de aislamiento ultrafinas puede cumplir las normas de eficiencia, pero no superar la resistencia dieléctrica a largo plazo bajo esfuerzos armónicos. Confirme que la tensión de inicio de descarga parcial (PDIV) se pruebe a 1.5× la tensión fundamental + 0.3× la tensión del 5.º armónico, y no solo con CA sinusoidal. Esta prueba diferencia las unidades conformes de aquellas optimizadas únicamente para reducir las pérdidas en vacío.

Dónde encajan las alternativas de tipo seco y dónde no

En determinadas configuraciones de subestaciones, especialmente en salas de aparamenta interior adyacentes a centros de control o zonas sensibles al fuego, las unidades de tipo seco ofrecen ventajas diferenciadas. Su aislamiento de resina epoxi ignífuga, resistencia a la humedad y ausencia de aceite inflamable eliminan los riesgos de explosión y derrames. Para estas aplicaciones, eltransformador de tipo seco SCB14 ofrece eficiencia de nivel 2 según GB20052-2020, bajo nivel de ruido y alta resistencia a cortocircuitos, por lo que resulta adecuado cuando la proximidad al personal o a infraestructuras críticas exige seguridad pasiva contra incendios.

No obstante, los transformadores de tipo seco implican compromisos para el cumplimiento del código de red: una mayor reactancia de fuga (a menudo 6–10%) incrementa la distorsión armónica de tensión en el punto de acoplamiento común, lo que exige una coordinación más estricta con filtros activos. Su menor masa térmica también limita la capacidad de sobrecarga durante la permanencia ante fallas, algo crítico cuando el soporte reactivo debe mantenerse durante 150 ms o más. Para subestaciones colectoras primarias conectadas directamente a redes de transmisión, el S13 sumergido en aceite sigue siendo la plataforma más predecible para cumplir requisitos estrictos de armónicos y potencia reactiva.

El cumplimiento no es estático: se valida en contexto

Una unidad S13 certificada conforme a GB1094.1-2-1996 y GB/T6451-2008 es necesaria, pero insuficiente. El cumplimiento en condiciones reales solo se logra cuando el transformador se modela *junto con* las características específicas de los inversores de la planta, las impedancias de los cables y los ajustes de los relés de protección. Hemos visto casos en los que unidades S13 idénticas superaron las pruebas de fábrica, pero fallaron durante la puesta en servicio en sitio debido a interacciones resonantes entre el tamaño de paso del OLTC y el ancho de banda del lazo de control del inversor.

Antes de finalizar la adquisición, exija un análisis de armónicos a nivel de sistema (metodología IEEE 519-2022) utilizando la matriz de impedancia medida del transformador real, y no valores genéricos de catálogo. Asimismo, exija la validación de la respuesta escalonada de potencia reactiva bajo fallas de red simuladas, y no solo el rango nominal de VAR. No se trata de complementos opcionales; son la única forma de confirmar que el S13 funcionará como una interfaz estable y conforme, y no simplemente como un componente eficiente.

En última instancia, el valor del S13 no reside en su etiqueta de eficiencia, sino en cómo su diseño físico tolera la exigencia eléctrica de la integración moderna de energías renovables. Elíjalo cuando necesite un comportamiento predecible y probado en campo bajo esfuerzos transitorios, y no solo menores pérdidas de kWh en el balance.
