La afirmación de que un “transformador seco tipo SCB13 es ecológico” debe respaldarse con pruebas cuantificables, no solo con lenguaje comercial. Para los responsables de control de calidad y seguridad, evaluar esa afirmación implica comprobar los datos verificados de pérdidas, los materiales aislantes, la documentación sobre el comportamiento frente al fuego y las opciones de gestión al final de la vida útil. La decisión no consiste simplemente en determinar si un transformador contiene aceite, sino en comprobar si la unidad propuesta ofrece beneficios medioambientales creíbles sin comprometer la seguridad eléctrica, la fiabilidad ni los requisitos de la instalación.

Un folleto puede describir un transformador como ecológico, de bajas pérdidas y de fácil mantenimiento. Antes de incorporar esas descripciones a las especificaciones de compra, convierta cada una en una pregunta que el proveedor pueda responder con un documento, un resultado de ensayo o una comparación claramente definida.

Empiece por definir qué significa «ecológico» para su instalación

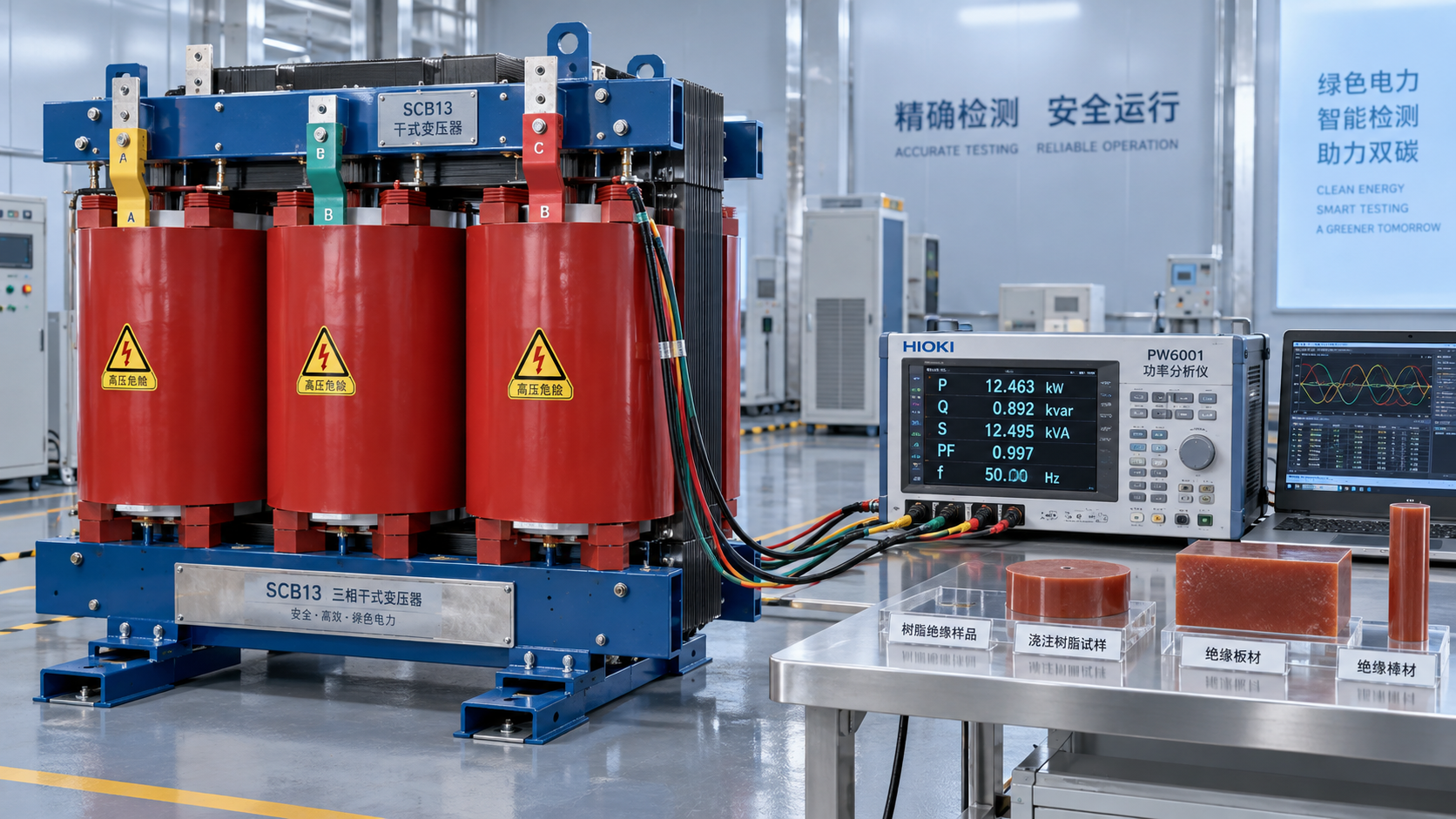

SCB13 suele identificar una serie de transformadores secos de resina moldeada en la nomenclatura china de modelos. La denominación, por sí sola, no establece la huella de carbono, la clasificación de comportamiento frente al fuego ni la tasa de reciclaje. Incluso los transformadores con la misma designación de serie pueden diferir en capacidad, materiales de los devanados, envolvente, sistema de refrigeración y pérdidas garantizadas.

Sus prioridades medioambientales deben reflejar las características de la instalación. En una sala eléctrica interior, evitar fugas de aceite aislante puede ser importante. En una instalación con poca carga que permanece energizada continuamente, las pérdidas en vacío pueden dominar la comparación energética. En zonas cercanas a espacios ocupados, también conviene prestar atención al ruido y a los requisitos de ventilación.

Compruebe los datos de pérdidas antes de aceptar una afirmación de eficiencia

Solicite por separado las pérdidas en vacío y las pérdidas en carga, en lugar de aceptar un único porcentaje de eficiencia. Las pérdidas en vacío se producen siempre que el transformador está energizado. En condiciones comparables, las pérdidas en carga varían aproximadamente con el cuadrado de la corriente de carga. Por tanto, una unidad con una eficiencia atractiva a plena carga puede resultar menos favorable en un edificio que funciona con un nivel de utilización bajo durante gran parte del año.

Un cálculo preliminar útil es:

Energía anual de pérdidas del transformador ≈ Σ[(P₀ + P_k × x²) × horas de funcionamiento]

Aquí, P₀ son las pérdidas en vacío en kilovatios, P_k son las pérdidas nominales en carga a la temperatura de referencia indicada y x es la fracción de carga en cada intervalo de funcionamiento. Para las pérdidas en vacío, utilice las horas durante las que el transformador está energizado. Evalúe las cargas variables en intervalos separados en lugar de elevar al cuadrado la carga media anual.

Se trata de una estimación de ingeniería, no de un sustituto de un modelo detallado de funcionamiento. La temperatura, los armónicos, los ventiladores auxiliares y la refrigeración de la sala pueden alterar el resultado. Cuando las variadores de velocidad u otras cargas no lineales sean significativos, solicite una evaluación de las pérdidas adicionales y de la idoneidad térmica.

Para realizar una comparación justa, iguale la potencia nominal, la relación de tensiones, la frecuencia, la impedancia, la disposición de los devanados, el modo de refrigeración y la temperatura de referencia. Confirme si cada cifra es un valor garantizado, un valor típico de catálogo o un resultado medido. Los documentos de compra también deben definir las tolerancias permitidas y los criterios de aceptación.

Si el proveedor traduce el ahorro energético en emisiones de carbono evitadas, solicite el periodo de cálculo y el factor de emisión de la electricidad. Las menores pérdidas durante el funcionamiento respaldan una afirmación sobre las emisiones operativas; por sí solas, no demuestran una menor huella medioambiental durante todo el ciclo de vida.

Analice por separado las afirmaciones sobre incendios y materiales

Un transformador seco elimina la necesidad de disponer de aceite aislante, pero «sin aceite» no significa que sea incombustible, que no produzca humo o que sea inocuo para el medioambiente. El aislamiento de resina moldeada también exige tener en cuenta el comportamiento térmico, la exposición al fuego y la gestión de residuos.

Para la revisión de calidad y seguridad, solicite:

• Detalles del aislamiento: sistema de resina, clase térmica e información pertinente sobre la seguridad de los materiales.
• Pruebas del comportamiento frente al fuego: clasificación declarada conforme a la norma aplicable, como IEC 60076-11 cuando se especifique, junto con la documentación de ensayo correspondiente.
• Aptitud medioambiental y climática: pruebas adecuadas a la humedad, la condensación, la contaminación, la altitud y la temperatura de la instalación.
• Declaraciones sobre sustancias restringidas: documentos vinculados a los materiales suministrados y a los requisitos del mercado aplicables, en lugar de una afirmación genérica de «no tóxico».

Compruebe si los informes abarcan el modelo ofertado o un diseño representativo y pida al proveedor que explique cualquier cobertura declarada. Una clasificación del comportamiento frente al fuego no garantiza que no haya humo ni riesgo alguno. Siguen siendo necesarias la estrategia de protección contra incendios del edificio, la coordinación de protecciones, las distancias de seguridad y los procedimientos de emergencia.

Una revisión práctica sigue una secuencia: identificar la afirmación, localizar el informe que la respalda, confirmar su alcance y relacionar el resultado con un requisito de la instalación. Los eslabones que falten deben convertirse en puntos que aclarar antes de aprobar la compra.

No confunda la certificación de calidad con las pruebas medioambientales

La certificación ISO 9001 se refiere a un sistema de gestión de la calidad. Puede contribuir a generar confianza en los procesos de fabricación e inspección controlados, pero no certifica que un transformador SCB13 concreto sea superior desde el punto de vista medioambiental.

Jiangsu Shengda Power Equipment Co., Ltd. describe su actividad como investigación, desarrollo, producción y venta de transformadores, y señala que cuenta con sistemas integrales de inspección de calidad y certificación ISO 9001. Su gama incluye transformadores secos de la serie SCB, transformadores sumergidos en aceite de bajas pérdidas, transformadores de aleación amorfa y subestaciones compactas. Para las compras, estas capacidades deben dar lugar a una documentación técnica específica del modelo, no sustituirla.

La información de la empresa facilitada hace referencia a las normas GB1094.1-2-1996 y GB/T6451-2008. Se trata de referencias a normas chinas, no de pruebas de cumplimiento de todos los requisitos internacionales. Confirme las normas y ediciones exactas y el alcance del producto aplicables a la unidad seca propuesta, incluidos los requisitos vigentes que impongan su jurisdicción o contrato.

Cuando haya declaraciones medioambientales o evaluaciones del ciclo de vida verificadas de forma independiente, examine sus límites y supuestos. Compare potencias nominales equivalentes, vida útil, perfiles de carga, combinaciones de electricidad y escenarios al final de la vida útil. De lo contrario, una cifra de carbono aparentemente precisa podría ocultar una comparación inadecuada.

Incluya una alternativa sumergida en aceite en la comparación cuando corresponda

Una evaluación rigurosa de selección no presupone que la construcción seca sea siempre la opción de menor impacto. La estrategia de protección contra incendios en interiores, la contención de derrames, el acceso para mantenimiento y las pérdidas de funcionamiento pueden apuntar a soluciones distintas.

En las instalaciones donde sea aceptable un diseño sumergido en aceite, la serie Transformadores de potencia sumergidos en aceite de la serie S20 de Shengda ofrece una alternativa pertinente que evaluar. La gama facilitada abarca de 30 a 2.500 kVA, con pérdidas en vacío indicadas de entre 70 y 1.440 W para esas potencias. Sus especificaciones hacen referencia a GB20052-2020 y JB/T10088-2016. Estos son datos de productos sumergidos en aceite y no deben presentarse como cifras de rendimiento de SCB13.

El proveedor también declara una reducción media del ruido del 20 % respecto al valor de referencia de la norma nacional citada. Antes de utilizar esta afirmación, solicite la magnitud ensayada, las unidades, las condiciones de medición y los modelos incluidos. Una reducción porcentual no puede interpretarse automáticamente como la misma reducción porcentual en decibelios.

Incluya los beneficios medioambientales en los criterios de aceptación

La planificación del final de la vida útil suele recibir menos atención que la eficiencia, pero permite detectar rápidamente las afirmaciones poco sólidas. Los devanados de cobre o aluminio y los núcleos de acero tienen valor recuperable, pero la separación de componentes unidos con resina puede requerir un procesamiento especializado. Pregunte quién puede realizar ese trabajo en la zona y qué materiales residuales requieren una eliminación controlada.

Antes de la aprobación, prepare un expediente de pruebas conciso que incluya las pérdidas garantizadas del modelo ofertado, los informes de ensayo aplicables, las declaraciones de materiales, los requisitos de instalación y las indicaciones para la recuperación. Cuando sean pertinentes para el proyecto, incluya el consumo de los ventiladores, las necesidades de ventilación, los límites acústicos y la monitorización de la temperatura.

Acepte un beneficio concreto, no una etiqueta sin restricciones. «Menor energía anual estimada de pérdidas según nuestro perfil de carga» o «sin riesgo de derrame de aceite aislante en esta ubicación» son afirmaciones más defendibles que «respetuoso con el medioambiente». Si las pruebas están incompletas, condicione la aprobación a que se aclaren los puntos pendientes o se realicen ensayos. Este enfoque protege tanto el objetivo medioambiental como a las personas responsables de un funcionamiento seguro y fiable.
